Pressure Sensor Load Cell Timbangan Elektronik 1KG, 5KG, 10KG, 20KG YZ-13 – Sensor Berat / Weighing Scale (Tanpa Modul, untuk STM32 & Mikrokontroler)

Rentang harga: Rp24.000 hingga Rp29.500

1 Item sold in last 48 months

Variasi	Display

Variasi

SKU: N/A

Spesifikasi

Informasi Spesifikasi

Berat	32 gram
Dimensi	7 × 4 × 2 cm
Variasi	10Kg, 1Kg, 1kg tanpa modul, 20Kg, 5Kg, Display

Deskripsi

SEN-0062 = 5Kg (Dengan Modul)
SEN-0196 = 1Kg (Dengan Modul)
SEN-0192 = 20Kg (Dengan Modul)
SEN-0191 = 10Kg (Tanpa Modul)
SEN-0289 = 1Kg (Tanpa Modul)
========

Kenapa CNC STORE BANDUNG?

Produk high quality

Ada garansi 14 hari

Bisa tanya teknis & dibantu

Cocok untuk teknisi, pelajar, & DIY

==== Deskripsi ====

Mau bikin timbangan digital tapi hasilnya cuma “kira-kira”?

Atau sudah pakai MCU canggih tapi sensornya malah nggak kebaca?

Tenang Insan Bangor

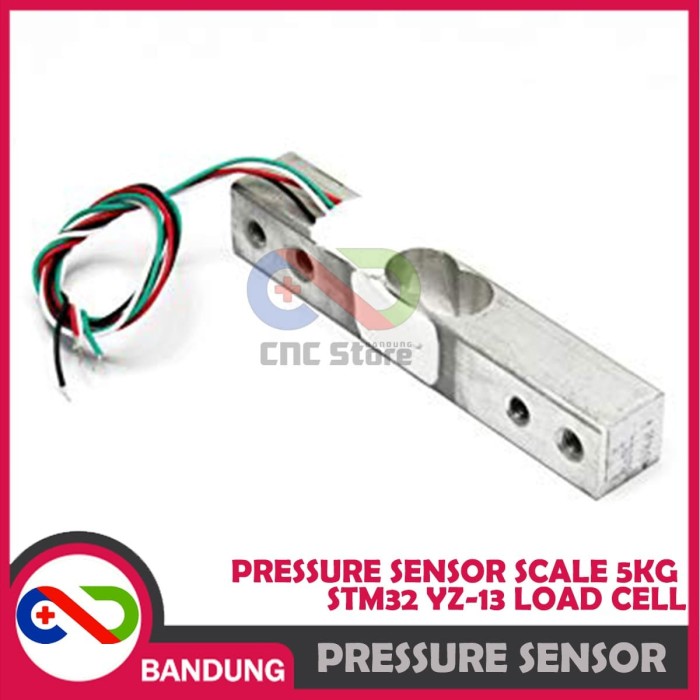

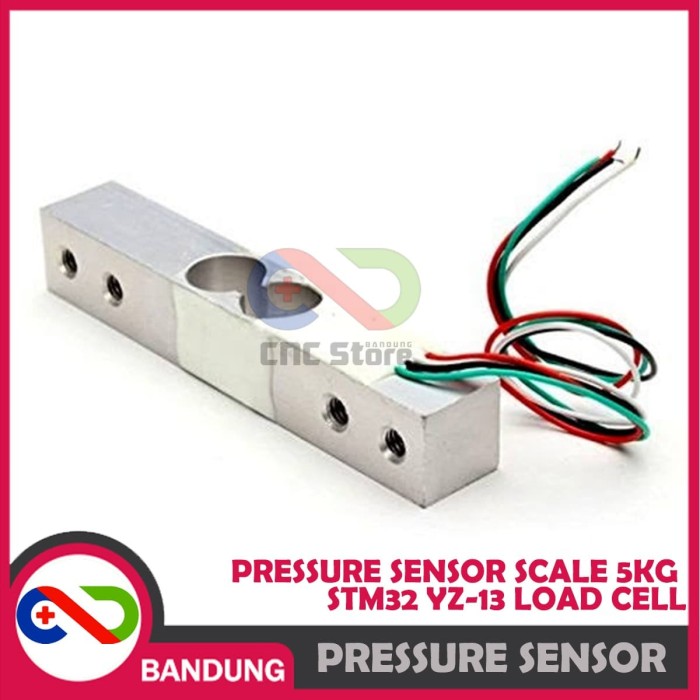

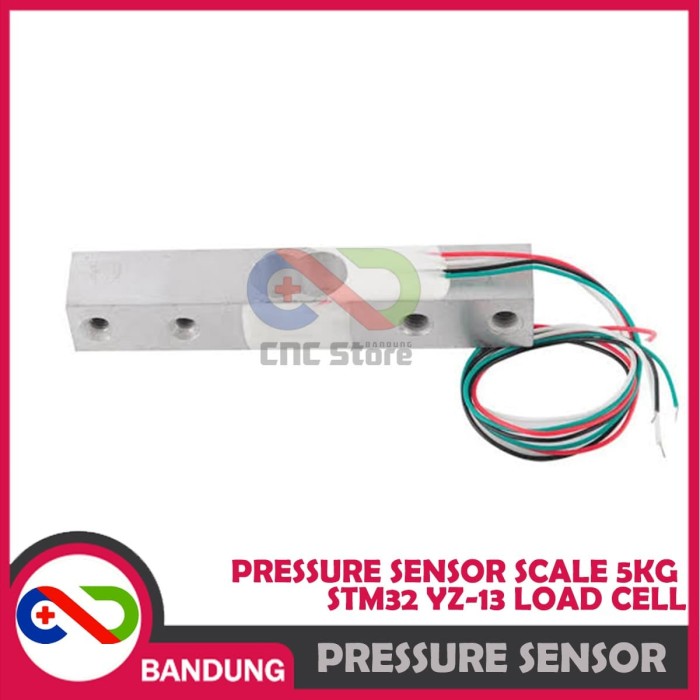

Load Cell YZ-13 ini adalah fondasi utama timbangan elektronik.

Cocok buat proyek timbangan, IoT, dan eksperimen sensor berat.

Pressure Sensor Load Cell YZ-13 adalah sensor berat berbasis strain gauge yang digunakan pada timbangan elektronik. Sensor ini menghasilkan sinyal analog diferensial yang sangat kecil dan memerlukan rangkaian penguat (load cell amplifier) untuk dapat dibaca oleh mikrokontroler.

Tersedia dalam beberapa varian kapasitas, mulai dari 1KG, 5KG, 10KG, hingga 20KG, cocok untuk berbagai kebutuhan pengukuran berat.

Dari eksperimen sains, proyek DIY, hingga pembuatan timbangan elektronik sederhana untuk hobi atau sekolah, modul ini jadi solusi ideal untuk mengukur berat secara digital dengan hasil yang stabil dan akurat.

==== Spesifikasi ====

– Model:YZ-13

– Jenis Sensor: Load Cell (Strain Gauge)

– Kapasitas Beban:1 KG, 5 KG, 10 KG, 20 KG

– Output Sinyal: Analog (mV level, diferensial)

– Tegangan Excitation: ± 5V DC (umum)

– Akurasi: Tergantung rangkaian penguat & kalibrasi

– Material; Aluminium Alloy

– Wiring: (Red: Power+) (Black: Power-) (Green: Signal+) (White: Signal-)

==== Aplikasi ====

– Timbangan digital DIY: untuk dapur, laboratorium mini, atau eksperimen

– Proyek IoT: sistem monitoring berat otomatis

– Alat ukur tekanan: membaca berat benda dalam penelitian atau eksperimen

– Robotika & otomasi

==== Paket ====

1x PRESSURE SENSOR WEIGHING ELECTRONIC SCALE 5KG STM32 YZ-13 LOAD CELL

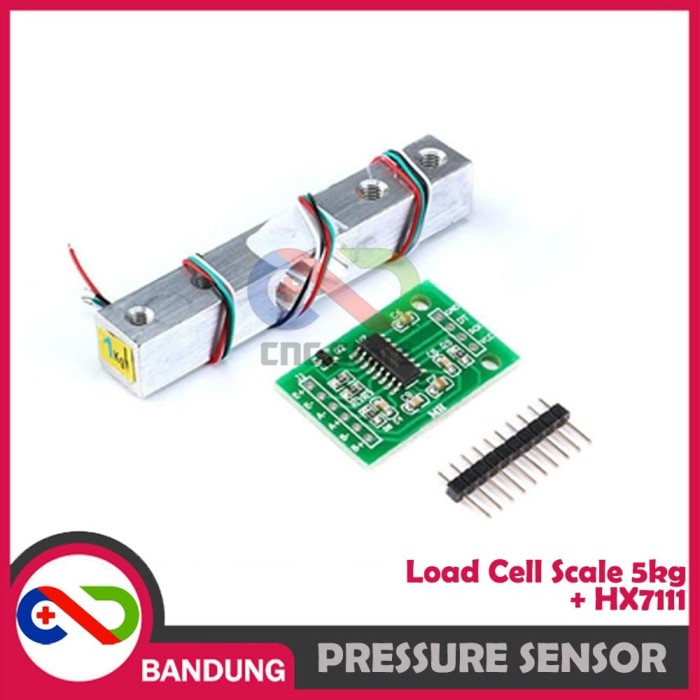

1x Modul HX711 (Khusus untuk variasi 1, 5, dan 20 kg)

Variasi 10kg dan 1kg tanpa modul

UNTUK HARGA GROSIR CHAT US ^^

Pertanyaan Sebelum Membeli

Mengapa saya tidak bisa menghubungkan Load Cell langsung ke pin analog Arduino/STM32?

Load cell bekerja berdasarkan perubahan hambatan yang sangat kecil dari strain gauge. Sinyal listrik yang dihasilkan berada dalam skala milivolt (mV), yang terlalu lemah untuk dibaca langsung oleh ADC mikrokontroler. Anda membutuhkan modul amplifier seperti HX711 untuk memperkuat dan mengubah sinyal tersebut menjadi data digital.

Apa perbedaan antara varian 1KG, 5KG, 10KG, dan 20KG?

Perbedaannya terletak pada batas beban maksimal dan sensitivitasnya. Semakin kecil kapasitas maksimalnya (misal 1KG), semakin tinggi sensitivitasnya dalam mendeteksi perubahan berat kecil (gram). Pastikan memilih kapasitas yang sedikit lebih besar dari beban maksimal yang akan ditimbang agar sensor tidak rusak.

Bagaimana cara memasang Load Cell ini agar berfungsi?

Load cell ini memiliki dua sisi. Satu sisi harus dipasang secara kaku pada dasar (base), dan sisi lainnya dipasang pada platform timbangan. Pemasangan harus membentuk celah agar sensor dapat sedikit melengkung saat diberi beban. Biasanya terdapat tanda panah yang menunjukkan arah beban.

Apakah kabelnya bisa diperpanjang?

Bisa, namun tidak disarankan terlalu panjang (lebih dari 2 meter) tanpa pelindung (shielding). Karena sinyalnya sangat lemah, kabel yang terlalu panjang dapat menangkap gangguan listrik (noise) yang membuat hasil timbangan tidak stabil atau "loncat-loncat".

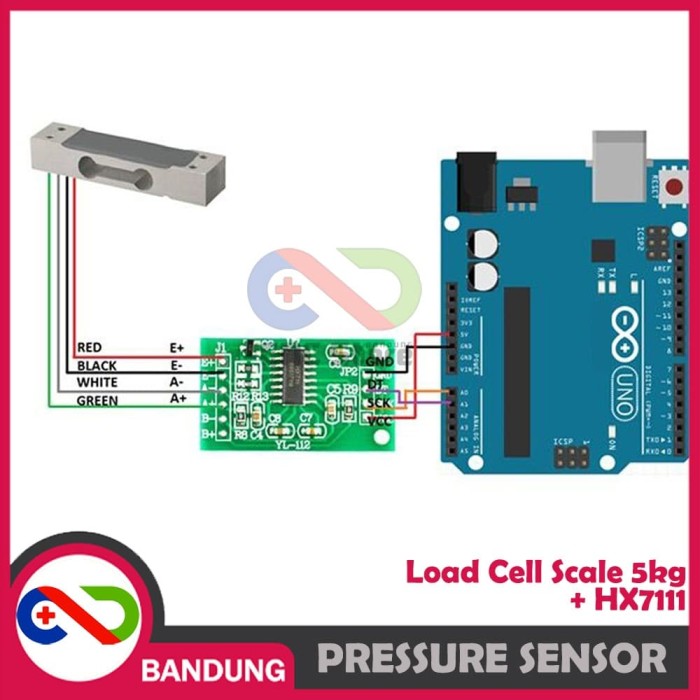

Apa arti warna pada 4 kabel Load Cell ini?

Meskipun bisa berbeda antar pabrikan, standar umum kabel Load Cell adalah:

Putih: Signal- (S-) / Output Negatif

Merah: Excitation+ (E+) / VCC

Hitam: Excitation- (E-) / GND

Hijau: Signal+ (S+) / Output Positif
