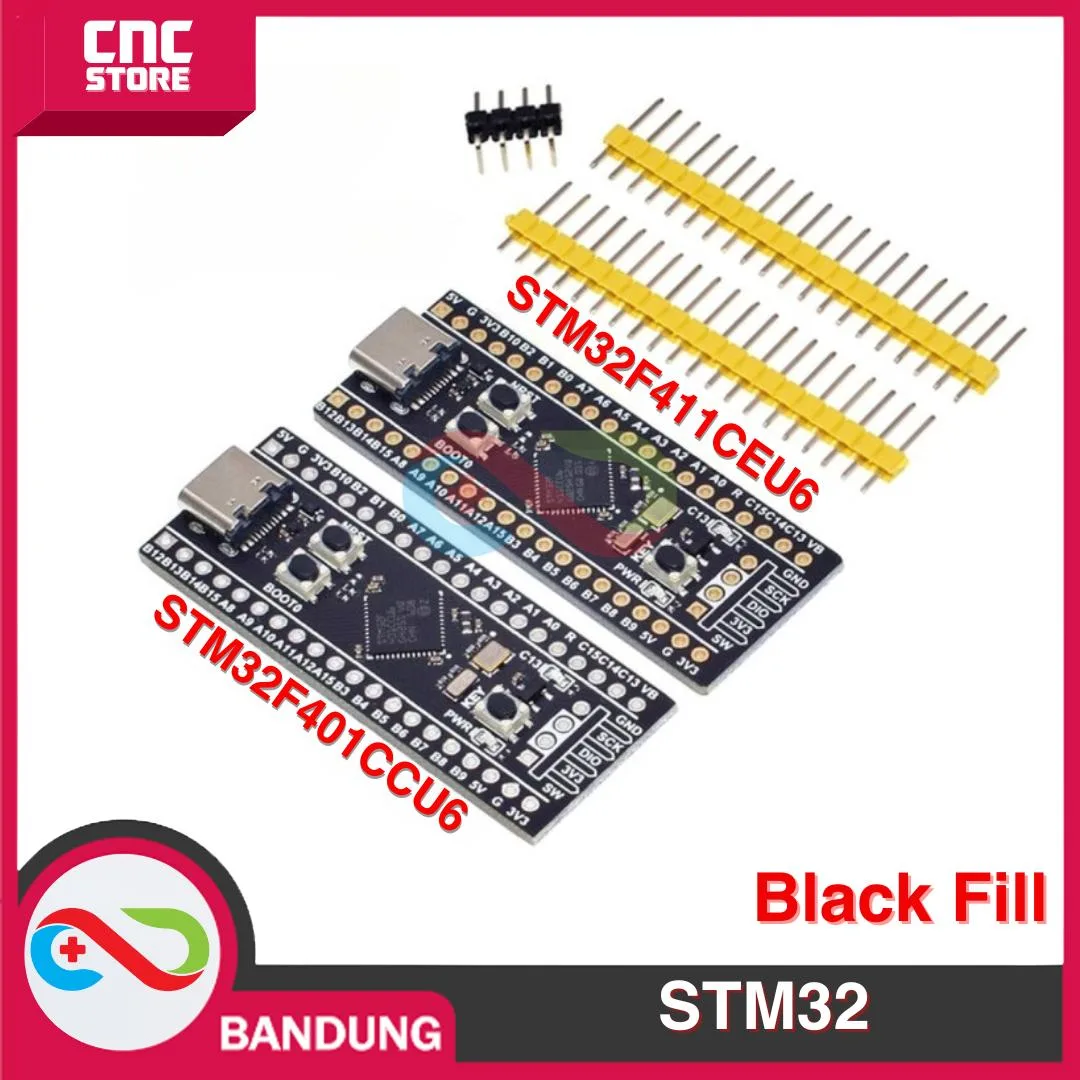

STM32F401CCU6 MicroPython STM32 F4 Core Development Board STM32F4 ARM 84Mhz USB C GREEN

Posted by author-avatar
STM32F401CCU6 MicroPython STM32 F4 Core Development Board STM32F4 ARM 84Mhz USB C GREEN

STM32F401CCU6 MicroPython STM32 F4 Core Development Board STM32F4 ARM 84Mhz USB C GREEN

SKU: BRD-0105

STM32F401CCU6 Development Board adalah powerhouse kecil untuk pengembang sistem tertanam (embedded system). Dengan ukuran yang hanya sedikit lebih besar dari Arduino Nano, board ini menawarkan performa komputasi tinggi yang cocok untuk pengolahan data sensor yang kompleks, audio, hingga kontrol motor yang presisi.

Penggunaan konektor USB Type-C pada versi ini memberikan durabilitas yang lebih baik dan kemudahan koneksi dengan kabel modern. Papan ini juga dilengkapi dengan kristal osilator berkecepatan tinggi (HSE) dan kristal jam (LSE) untuk aplikasi RTC.
Lihat Produk
Mengapa papan ini disebut “Black Pill” padahal deskripsinya “Green”?

Istilah “Black Pill” awalnya merujuk pada desain PCB berwarna hitam untuk keluarga STM32F4. Namun, beberapa produsen merilis varian dengan PCB berwarna hijau atau menggunakan konektor USB Type-C (versi terbaru) untuk membedakannya dengan versi lama yang masih menggunakan Micro USB. Secara fungsional, keduanya tetap menggunakan chip STM32F401.

Seberapa cepat performa STM32F401 dibanding Arduino?

Perbedaannya sangat jauh. STM32F401 berjalan pada kecepatan 84 MHz, memiliki arsitektur 32-bit, dan dilengkapi dengan FPU (Floating Point Unit) untuk perhitungan matematika cepat. Sebagai perbandingan, Arduino Uno hanya berjalan pada 16 MHz tanpa FPU.

Bagaimana cara memprogram papan ini dengan MicroPython?

Papan ini sangat populer untuk MicroPython. Kamu hanya perlu melakukan flashing firmware MicroPython ke dalam chip menggunakan mode DFU (lewat USB-C langsung) atau menggunakan ST-Link. Setelah itu, kamu bisa menulis kode Python sederhana menggunakan IDE seperti Thonny.

Apa perbedaan antara STM32F401 (papan ini) dan STM32F411?

F401: Kecepatan 84 MHz, Flash 256KB, RAM 64KB.

F411: Kecepatan 100 MHz, Flash 512KB, RAM 128KB. Untuk proyek MicroPython menengah, F401 sudah sangat mumpuni dan lebih ekonomis.

Apa fungsi tombol “BOOT0” dan “NRST” pada board ini?

NRST: Tombol Reset untuk memulai ulang program.

BOOT0: Digunakan untuk masuk ke mode Bootloader. Tekan dan tahan BOOT0 sambil mencolokkan USB ke komputer agar chip bisa dikenali sebagai perangkat DFU untuk pengisian firmware.
