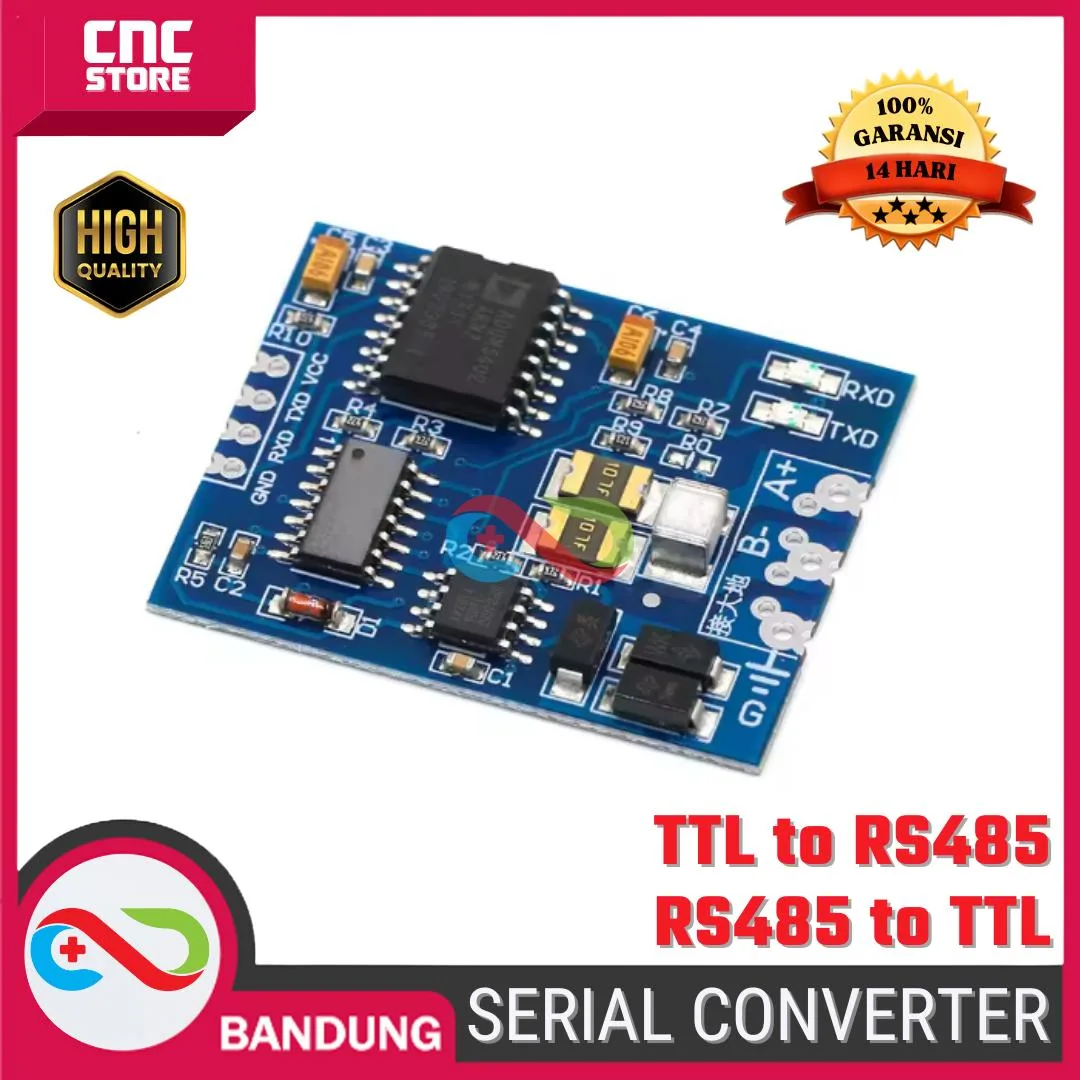

TTL to RS485 RS485 to TTL Industrial Grade Single Chip Microcomputer Hardware Automatic Flow Control
Ini adalah fitur paling krusial. Pada modul RS485 standar, kamu harus mengatur pin RE/DE secara manual lewat kode program untuk menentukan kapan sensor “mengirim” atau “menerima” data. Dengan Hardware Automatic Flow Control, modul secara otomatis mendeteksi arah data. Kamu cukup menggunakan pin TX dan RX saja seperti komunikasi serial biasa.
Modul ini dilengkapi dengan berbagai proteksi tingkat industri, seperti:
120 Ohm Termination Resistor: Memastikan integritas sinyal pada kabel yang sangat panjang agar tidak terjadi pantulan data (echo).
TVS Diode: Melindungi dari lonjakan tegangan (surge protection).
Lightning Protection: Menahan induksi petir ringan.
Dengan menggunakan kabel Twisted Pair berkualitas, modul ini dapat mengirimkan data hingga jarak 1200 meter. Ini jauh melampaui kemampuan kabel serial TTL biasa yang biasanya hanya stabil di bawah 5 meter.
Ya, modul ini bersifat Multi-Voltage. Ia kompatibel dengan logika 3.3V (seperti ESP32, Raspberry Pi Pico, atau STM32) maupun logika 5V (seperti Arduino Uno/Nano) tanpa membutuhkan konverter level tambahan.
RS485 menggunakan sinyal diferensial. Pin A (D+) dan B (D-) adalah jalur utama komunikasi. Kamu cukup menghubungkan pin A ke A dan B ke B pada perangkat lawan untuk membentuk jaringan komunikasi dua arah.
