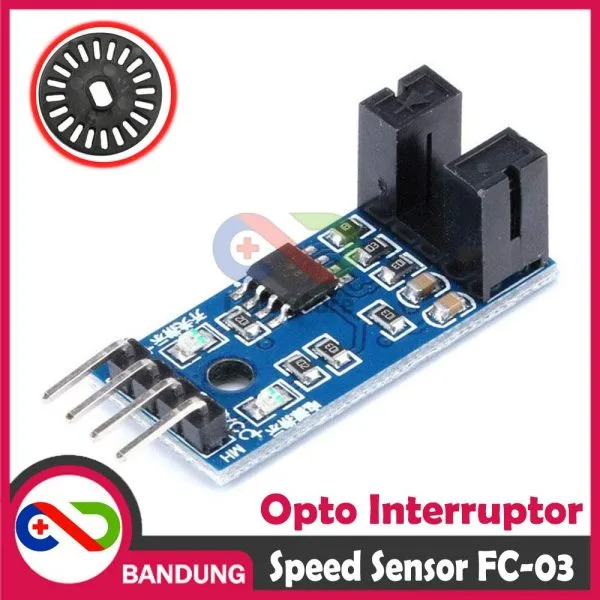

FC-03 IR INFRARED SPEED KECEPATAN SENSOR PHOTO OPTO INTERRUPTOR 4 PIN LM393 MODULE
Sensor ini bekerja berdasarkan prinsip Opto-Interruptor. Terdapat sepasang pemancar inframerah (IR LED) dan penerima (Phototransistor) yang saling berhadapan di celah sensor. Ketika ada benda padat (seperti bilah kipas atau piringan encoder) masuk ke celah tersebut dan menghalangi cahaya IR, sinyal akan berubah.
Biasanya, sensor ini dipasangkan dengan Piringan Encoder (Slotted Disc) yang ditempelkan pada as motor. Dengan menghitung berapa kali cahaya terputus (pulsa) dalam satu menit menggunakan fitur Interrupt pada Arduino, kamu bisa menghitung nilai RPM secara presisi.
VCC: Input tegangan (3.3V – 5V).
GND: Ground.
DO (Digital Output): Memberikan sinyal HIGH/LOW saat celah terhalang atau terbuka.
AO (Analog Output): Memberikan nilai tegangan real-time berdasarkan seberapa banyak cahaya yang terhalang (jarang digunakan untuk hitung RPM, tapi berguna untuk deteksi posisi yang lebih halus).
Itu adalah perilaku normal. Pada kebanyakan modul FC-03, saat celah terbuka, output berada pada logika LOW dan LED indikator menyala. Saat celah terhalang, output menjadi HIGH dan LED indikator mati.
Celah pada sensor FC-03 biasanya memiliki lebar sekitar 5 mm. Pastikan benda atau piringan encoder yang kamu gunakan memiliki ketebalan di bawah angka tersebut agar tidak bergesekan dengan badan sensor.
