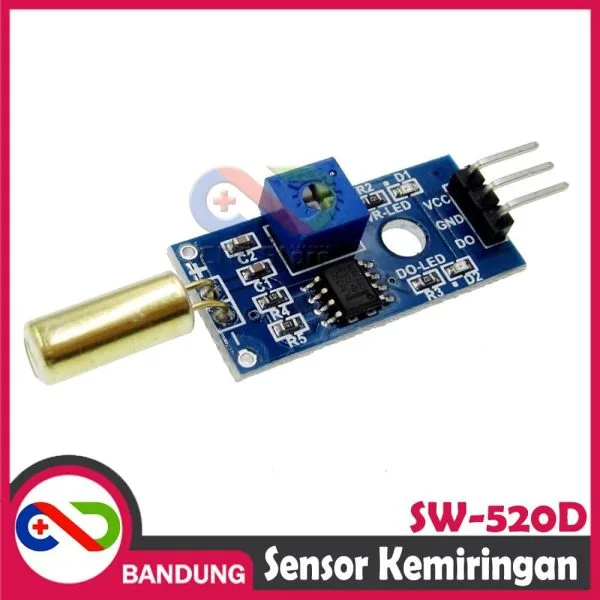

SW-520D SW520D ANGLE TILT KEMIRINGAN 3 PIN SWITCH SENSOR MODULE
Di dalam tabung sensor ini terdapat bola logam kecil. Saat sensor dimiringkan melebihi sudut tertentu (biasanya 15-45 derajat), bola tersebut akan bergeser dan menghubungkan dua plat kontak di dalamnya, sehingga aliran listrik tersambung. Saat dikembalikan ke posisi semula, bola akan menjauh dan sirkuit terputus.
SW-520D adalah sensor Digital (Switch). Ia hanya memberi tahu “Ya” atau “Tidak” (sudut tercapai atau tidak). Jika kamu butuh mengetahui derajat kemiringan secara presisi (misal: tepat 12.5 derajat), kamu harus menggunakan Accelerometer. SW-520D jauh lebih murah dan mudah diprogram.
Meskipun sensor mekanis di dalamnya tetap, potensiometer pada modul ini berfungsi untuk mengatur Sensitivitas rangkaian komparator. Ini membantu menstabilkan sinyal agar tidak terjadi flicker (sinyal ON/OFF yang terlalu cepat) saat sensor berada di ambang batas kemiringan.
Bisa, namun tidak seakurat sensor getar khusus (seperti SW-420). Karena ada bola logam di dalamnya, guncangan keras akan membuat bola memantul dan memicu sinyal ON/OFF.
VCC: Hubungkan ke 3.3V atau 5V.
GND: Hubungkan ke Ground.
DO (Digital Output): Hubungkan ke Pin Digital Arduino. Saat miring, nilai akan berubah (biasanya dari HIGH ke LOW).
