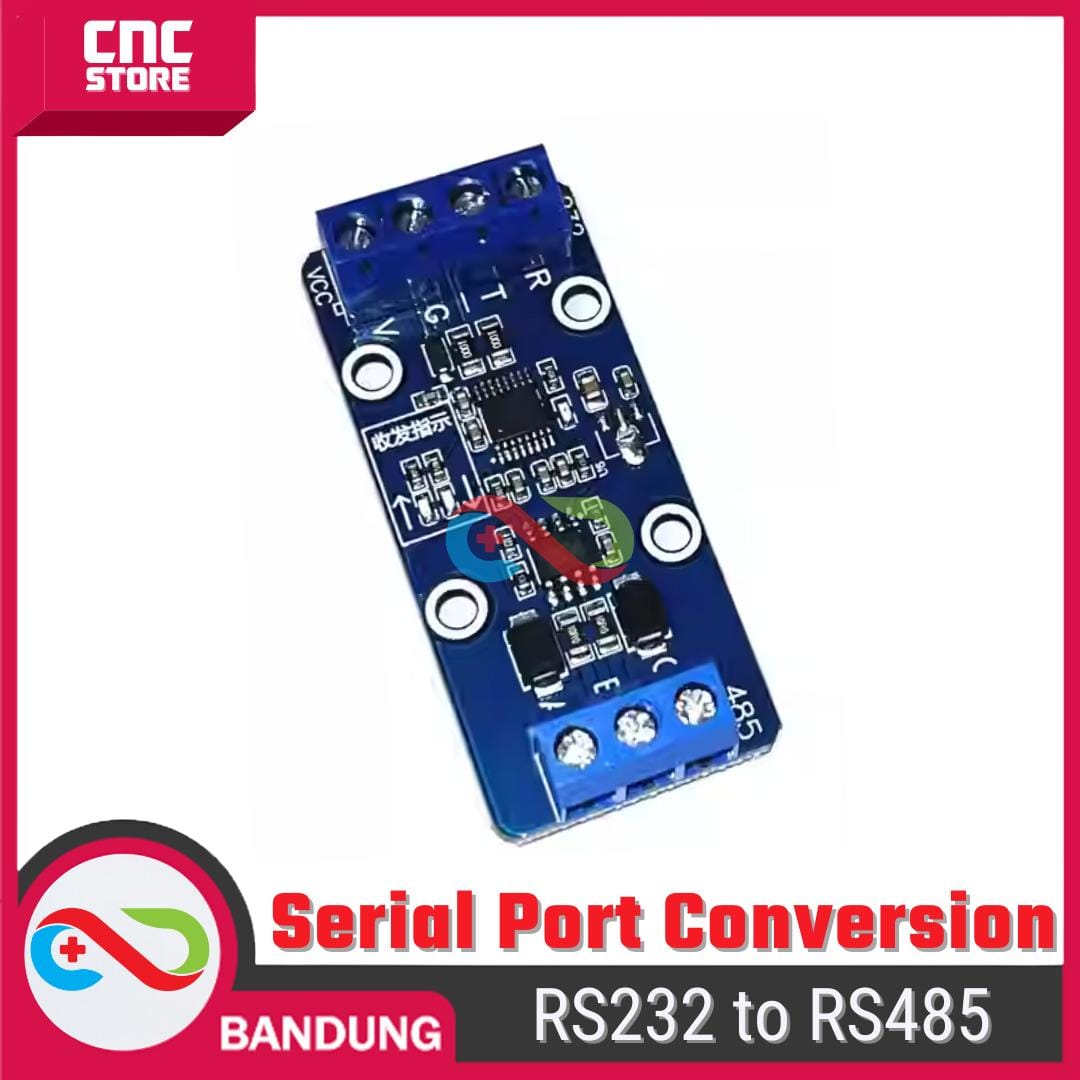

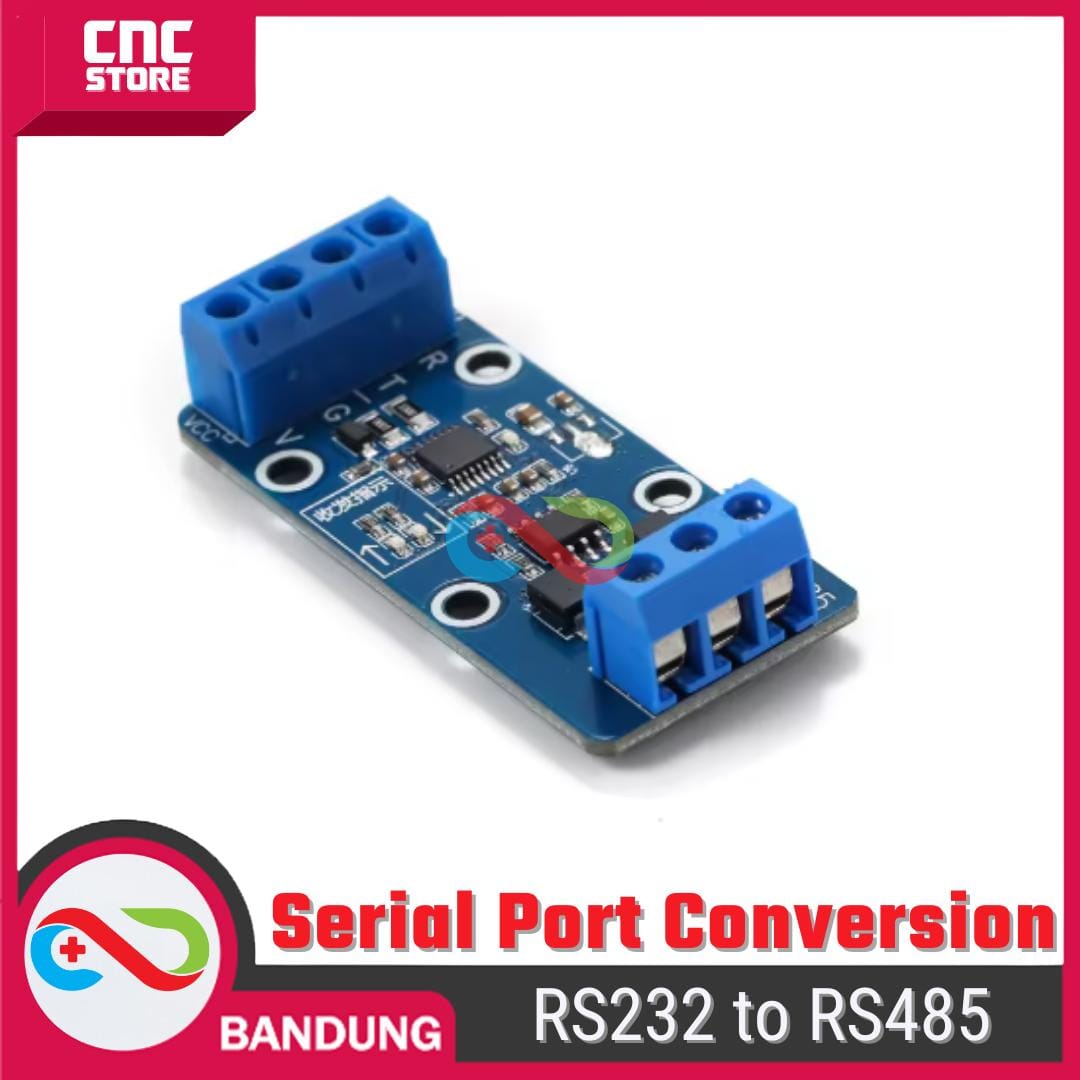

RS232 to RS485 Module Serial Port Conversion Module 232 485 Conversion Module Industrial Grade Protect

Name: RS232 to RS485 Module Serial Port Conversion Module 232 485 Conversion Module Industrial Grade Protect - CNC STORE BANDUNG
SKU: BRD-0108
Price: 56000 IDR
Availability: OutOfStock

Rp56.000

Stok habis

Lihat FAQ Produk

Compare

Add to wishlist

SKU: BRD-0108

Spesifikasi

Informasi Spesifikasi

Berat	7 gram
Dimensi	0,7 × 0,7 × 0,7 cm

Deskripsi

BRD-0108

=================================

Modul ini dirancang untuk mengonversi sinyal RS232 menjadi RS485 dengan perlindungan tingkat industri, cocok untuk aplikasi jarak jauh dengan kinerja yang stabil dan andal. ?

Keunggulan Produk:?

1. Chip Industri Berkualitas: Menggunakan chip impor asli dengan kemampuan transmisi jarak jauh. ?

2. Indikator LED: Terdapat indikator RXD, TXD, dan power untuk memantau status operasional. ?

3. Minim Gangguan EMI: Dilengkapi driver dengan pembatas laju ayunan untuk meminimalkan gangguan elektromagnetik. ?

4. Komunikasi Multi-Komputer: Mendukung hingga 128 perangkat terhubung pada satu bus. ?

5. Desain Tahan Panas: Berfungsi dalam suhu ekstrem -40?C hingga +85?C. ?

6. Hot Swappable: Aman untuk pemasangan atau pelepasan tanpa memengaruhi sistem. ?

7. Perlindungan Lebih: Menggunakan diode TVS 600W untuk proteksi over-voltage dan resistor 10? untuk proteksi arus. ?

8. Kompatibilitas Baud Rate: Mendukung berbagai baud rate dari 300 hingga 921600 bps. ?

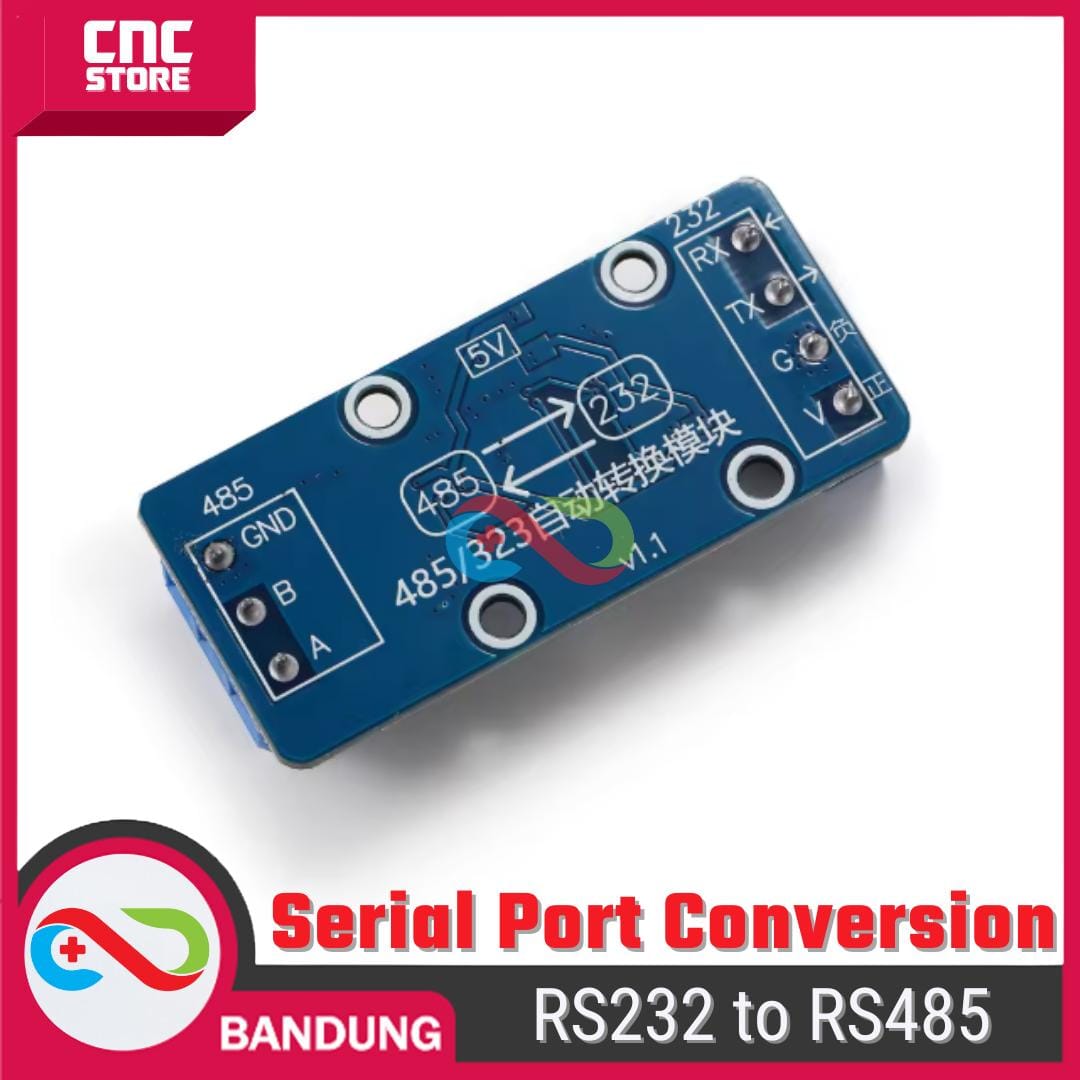

Keterangan Koneksi:?

– Terminal RS232:

??- R dan T: RX dan TX dari bus RS232, perlu koneksi silang dengan modul RS232 lain (RX ke TX). ?

??- G: Ground untuk RS232. ?

??- V: Terminal positif untuk daya modul. ?

– Terminal RS485:

??- A dan B: Data+ (A) dan Data- (B) dari bus RS485. ?

??- G:Ground referensi RS485 (opsional). ?

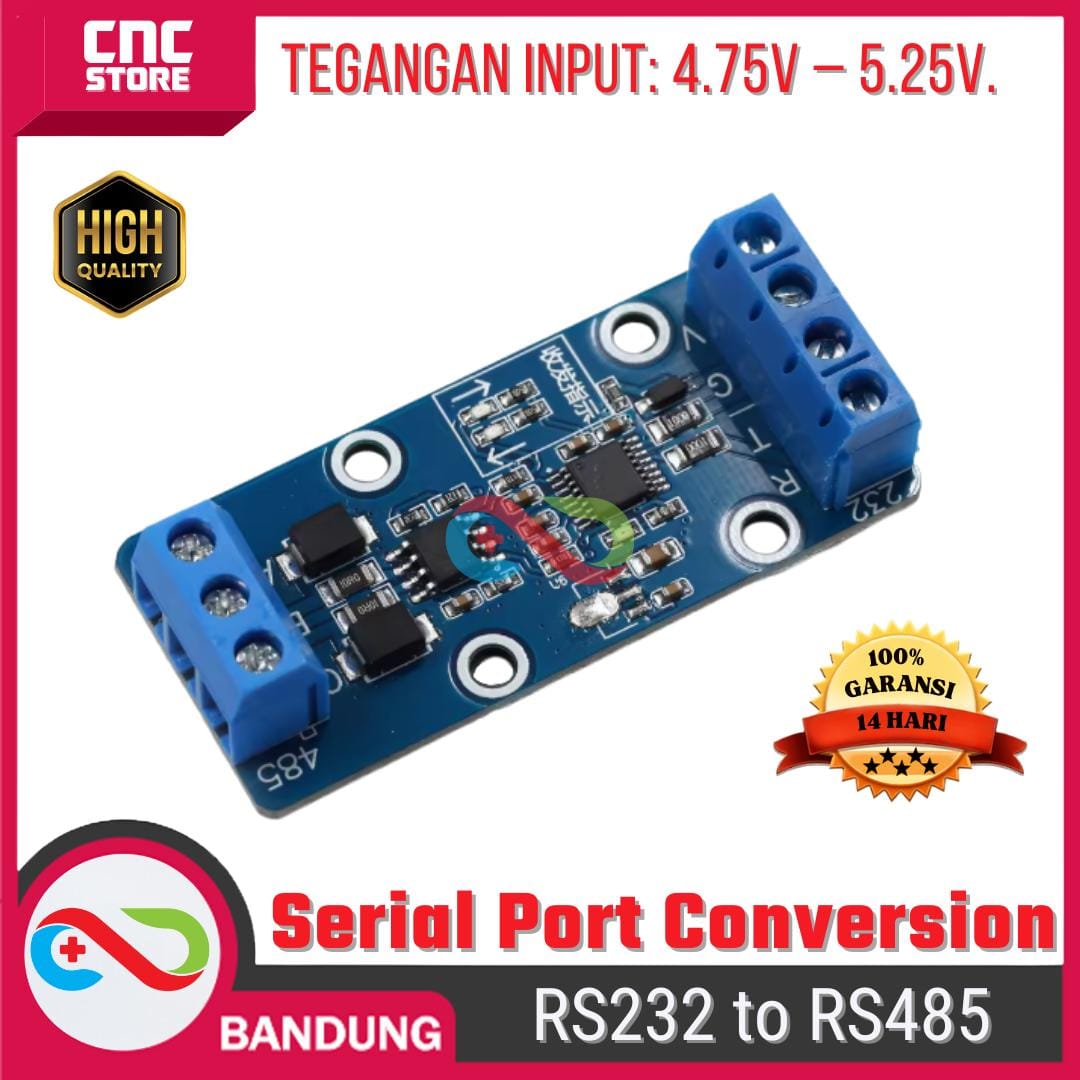

Tegangan Input: 4.75V ? 5.25V.

Dimensi Modul:

– Ketebalan terminal: 11.3mm ?

– Ketebalan komponen: 3.75mm ?

Produk ini ideal untuk aplikasi industri dan DIY dengan kebutuhan komunikasi serial yang stabil?dan?handal.

Pertanyaan Sebelum Membeli

Apa perbedaan utama antara RS232 dan RS485?

RS232 dirancang untuk komunikasi satu-ke-satu (point-to-point) dengan jarak pendek (maksimal 15m), biasanya menggunakan konektor DB9. RS485 dirancang untuk komunikasi banyak perangkat (multi-drop) hingga 32 atau lebih perangkat, dengan jarak hingga 1.200 meter.

Apakah modul ini memerlukan daya tambahan (External Power)?

Kebanyakan modul RS232 to RS485 kelas industri bersifat Passive atau Port-Powered. Artinya, modul mengambil daya kecil yang dibutuhkan langsung dari pin sinyal RS232 (seperti pin TX, DTR, atau RTS). Kamu tidak perlu mencolokkan adaptor tambahan.

Bagaimana cara menentukan arah data (Kapan mengirim/menerima)?

Modul ini dilengkapi dengan I/O Circuit Automatic Steering. Kamu tidak perlu mengatur sinyal kontrol seperti RTS secara manual. Modul akan mendeteksi aliran data secara otomatis dan berpindah mode antara kirim (transmit) dan terima (receive) dalam hitungan mikrodetik.

Apa fungsi fitur "Industrial Grade Protect" pada modul ini?

Fitur ini biasanya mencakup TVS (Transient Voltage Suppressor) yang melindungi sirkuit dari lonjakan listrik statis (ESD) dan induksi petir, sehingga aman digunakan di lingkungan pabrik yang banyak menggunakan motor listrik besar.

Apakah saya bisa menghubungkan ini langsung ke port USB komputer?

Tidak secara langsung. Modul ini memiliki konektor DB9 (Serial Port). Jika komputer atau laptop kamu hanya memiliki port USB, kamu memerlukan tambahan kabel USB to RS232 terlebih dahulu, baru kemudian disambungkan ke modul ini.
