PD QC MODULE STEP UP FIX OUTPUT VOLTAGE 5V 9V 12V 15V 20V

Name: PD QC MODULE STEP UP FIX OUTPUT VOLTAGE 5V 9V 12V 15V 20V - CNC STORE BANDUNG
SKU: PSU-0217
Price: 15000 IDR
Availability: OutOfStock

Rp15.000

Stok habis

Compare

Add to wishlist

SKU: PSU-0217

Spesifikasi

Informasi Spesifikasi

Berat	2 gram

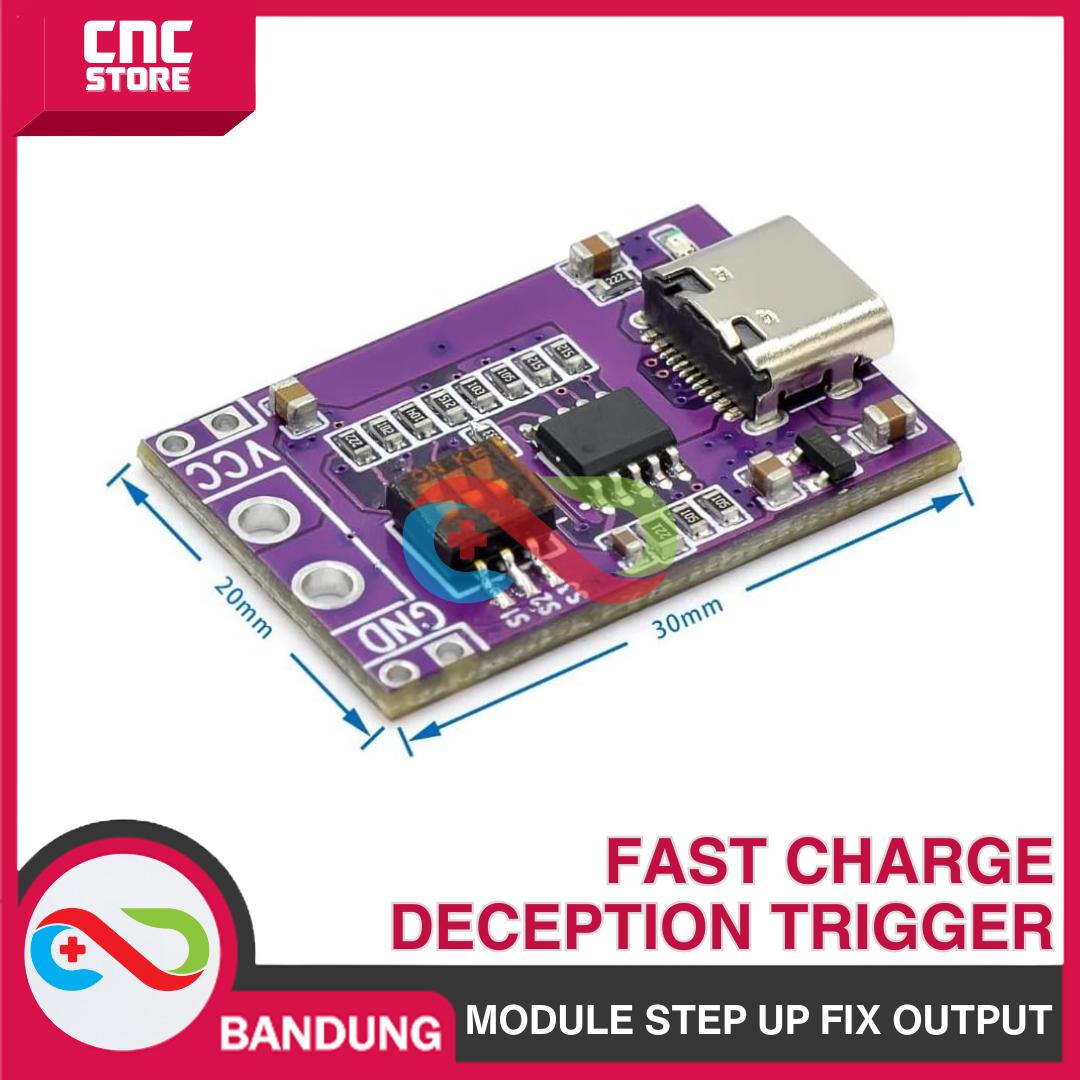

Dimensi	0,2 × 0,1 × 0,3 cm

Deskripsi

PSU-0217

========

Jangan lewatkan detail penting sebelum membeli! Baca deskripsi produk kami untuk memastikan kamu mendapatkan produk yang sesuai?kebutuhan?ya?:)

====== DESKRIPSI ======

SPESIFIKASI :

* Type C

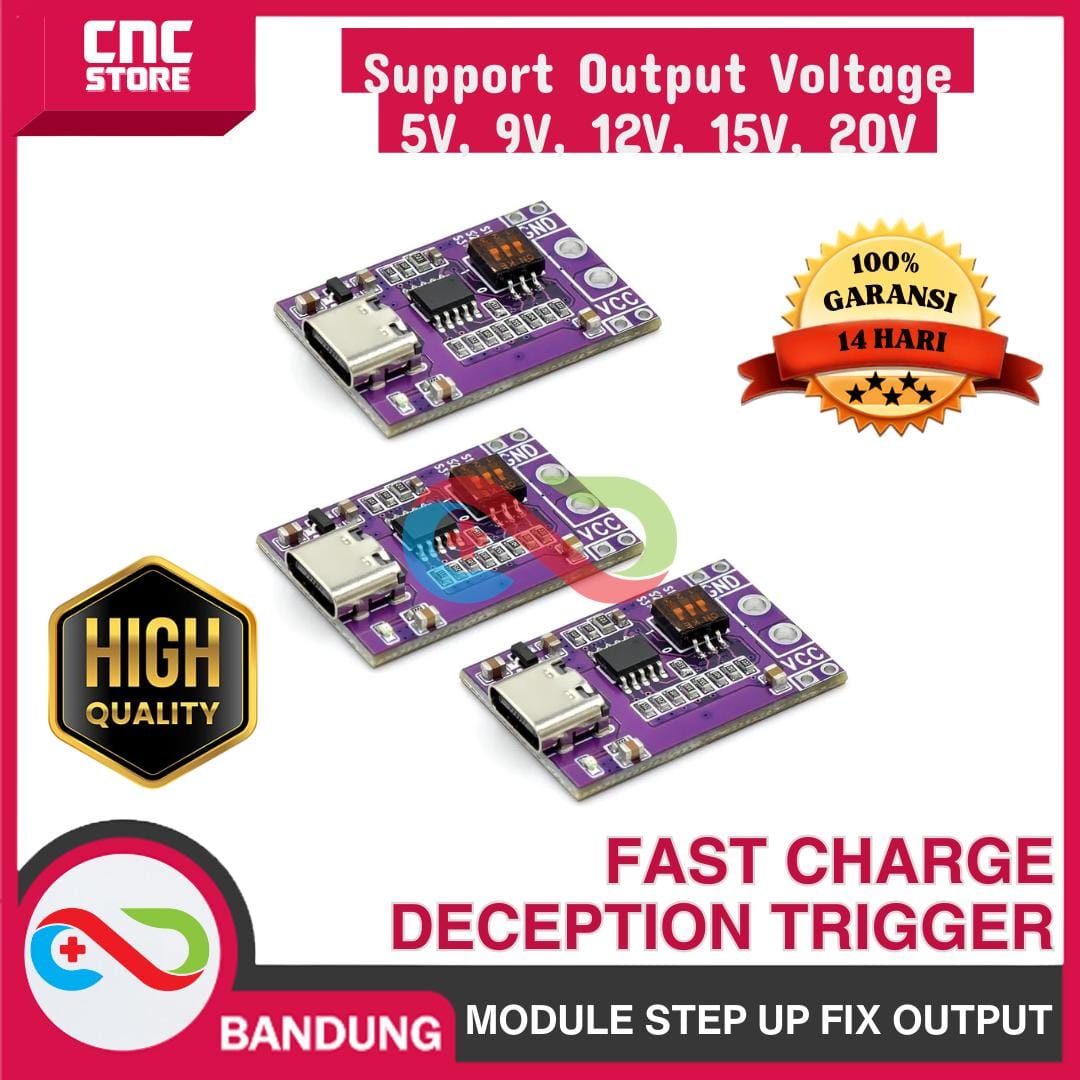

* Support Output : 5V, 9V, 12V, 15V, 20V
* Fast charge support protocol: PD2.0/PD3.0, QC2.0/QC3.0, AFC
* Daya Maksimal : PD2.0/PD3.0 -> 100W (20V, 5A), ?QC2.0->18W, ?QC3.0->36W, ?AFC->15W ?

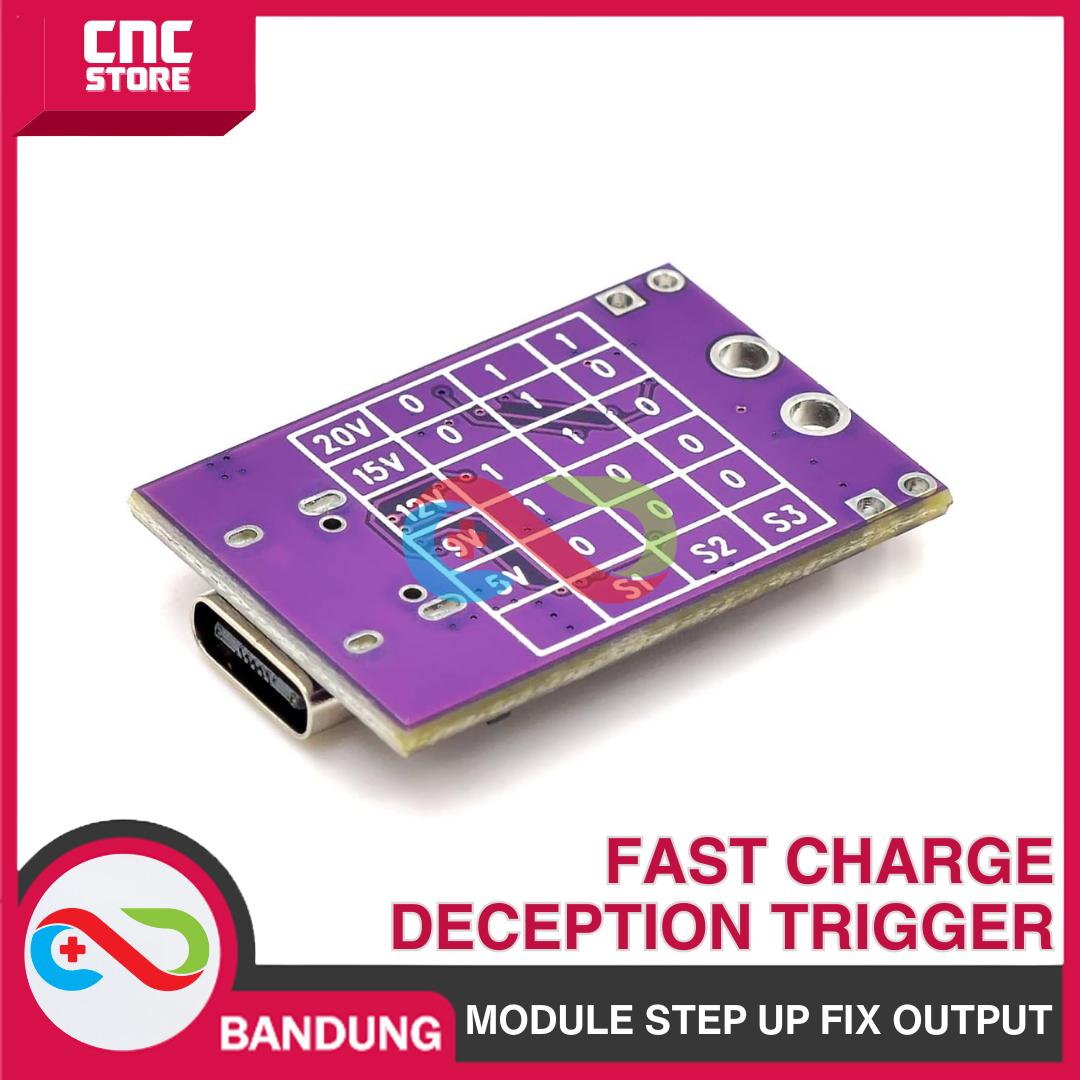

* Metode Penyesuaian Tegangan : Sesuai dengan tabel di bagian belakang module, sesuaikan saklear DIP untuk mengontrol keluaran tegangan.

===========

APLIKASI :

* Pengisian Perangkat Elektronik
* Proyek DIY dengan Mikrokontroler
* Sistem Audio Portable
* Sistem Pengisian Daya Portable
* Sistem Lampu LED

=========

HARGA : Per 1 pcs

Pertanyaan Sebelum Membeli

Apa fungsi modul PD QC ini?

Modul ini berfungsi sebagai trigger fast charging PD/QC untuk meminta tegangan tertentu dari adaptor atau charger yang kompatibel.

Berapa pilihan tegangan output yang tersedia?

Modul mendukung pilihan tegangan 5V, 9V, 12V, 15V, dan 20V, tergantung protokol dan kemampuan adaptor yang digunakan.

Apakah modul ini benar-benar merupakan step up converter?

Tidak seperti boost converter biasa, modul ini tidak menaikkan tegangan sendiri. Modul melakukan komunikasi dengan charger PD/QC agar charger mengeluarkan tegangan yang dipilih. Manusia ternyata bahkan membuat negosiasi tegangan menjadi sebuah modul.

Bagaimana cara memilih tegangan output?

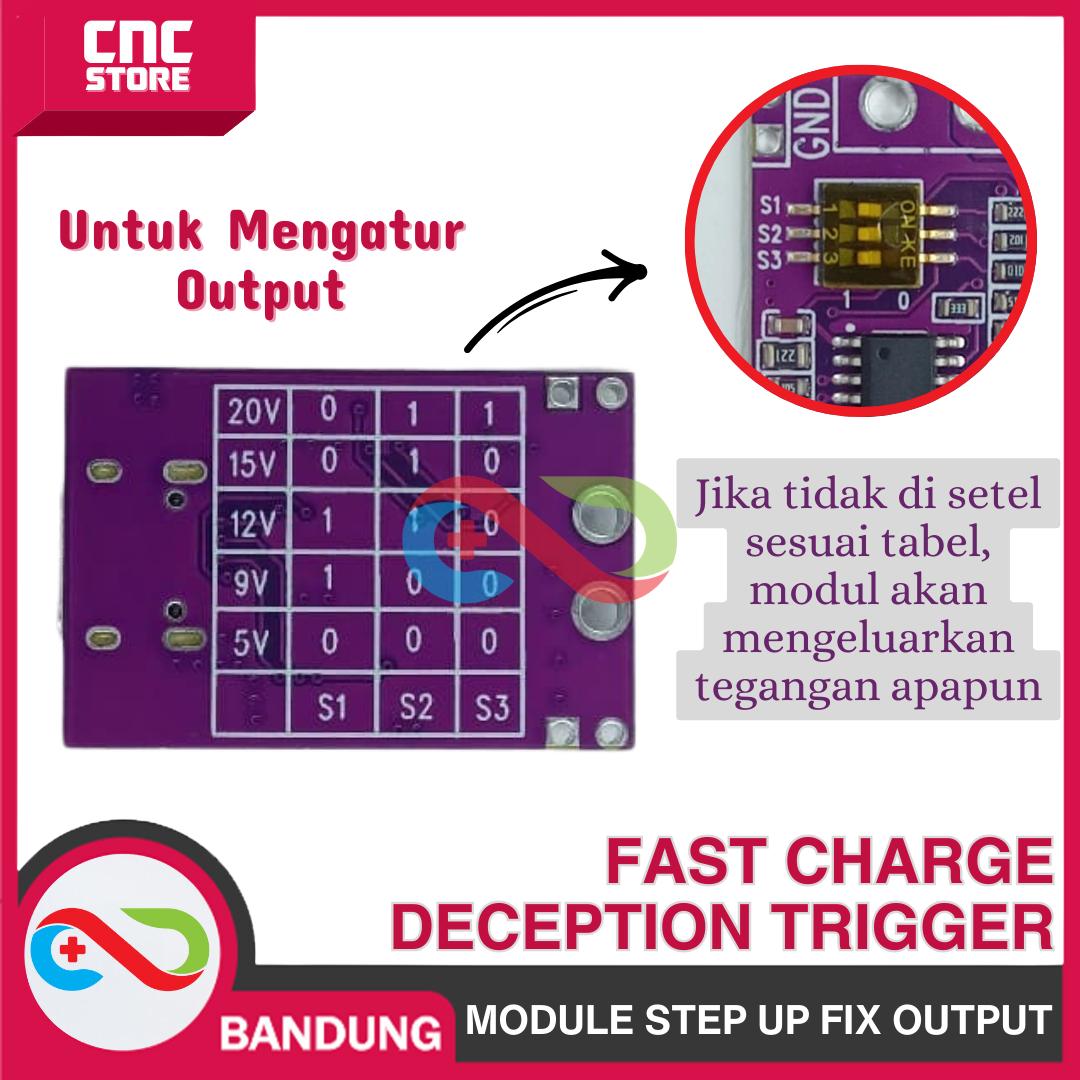

Tegangan output dipilih melalui pad/jumper konfigurasi pada board sesuai tegangan yang diinginkan.

Apakah bisa mendapatkan output 20V dari semua charger USB?

Tidak. Adaptor harus mendukung PD/QC dan menyediakan profil 20V. Jika adaptor tidak mendukung tegangan tersebut, modul tidak dapat memaksanya menghasilkan 20V.

Apa fungsi port USB Type-C pada modul?

Port USB Type-C digunakan sebagai input yang dihubungkan ke adaptor atau charger fast charging yang kompatibel.

Dari mana mengambil tegangan outputnya?

Tegangan hasil trigger dapat diambil melalui terminal/pad VCC (+) dan GND (-) pada board.

Apakah output 5V, 9V, 12V, 15V, dan 20V keluar secara bersamaan?

Tidak. Modul digunakan untuk memilih satu tegangan output sesuai konfigurasi yang telah ditentukan.

Apakah bisa digunakan untuk project elektronik?

Bisa. Modul cocok untuk mendapatkan supply tegangan tertentu dari charger PD/QC untuk router, modul elektronik, project DIY, perangkat DC, dan berbagai rangkaian lainnya, selama kebutuhan dayanya sesuai.

Apa yang perlu diperhatikan sebelum digunakan?

Pastikan charger mendukung tegangan yang dipilih, konfigurasi jumper sudah benar, polaritas VCC/GND tidak terbalik, dan cek output dengan multimeter sebelum menghubungkannya ke perangkat.
