Halo Insan Bangor!

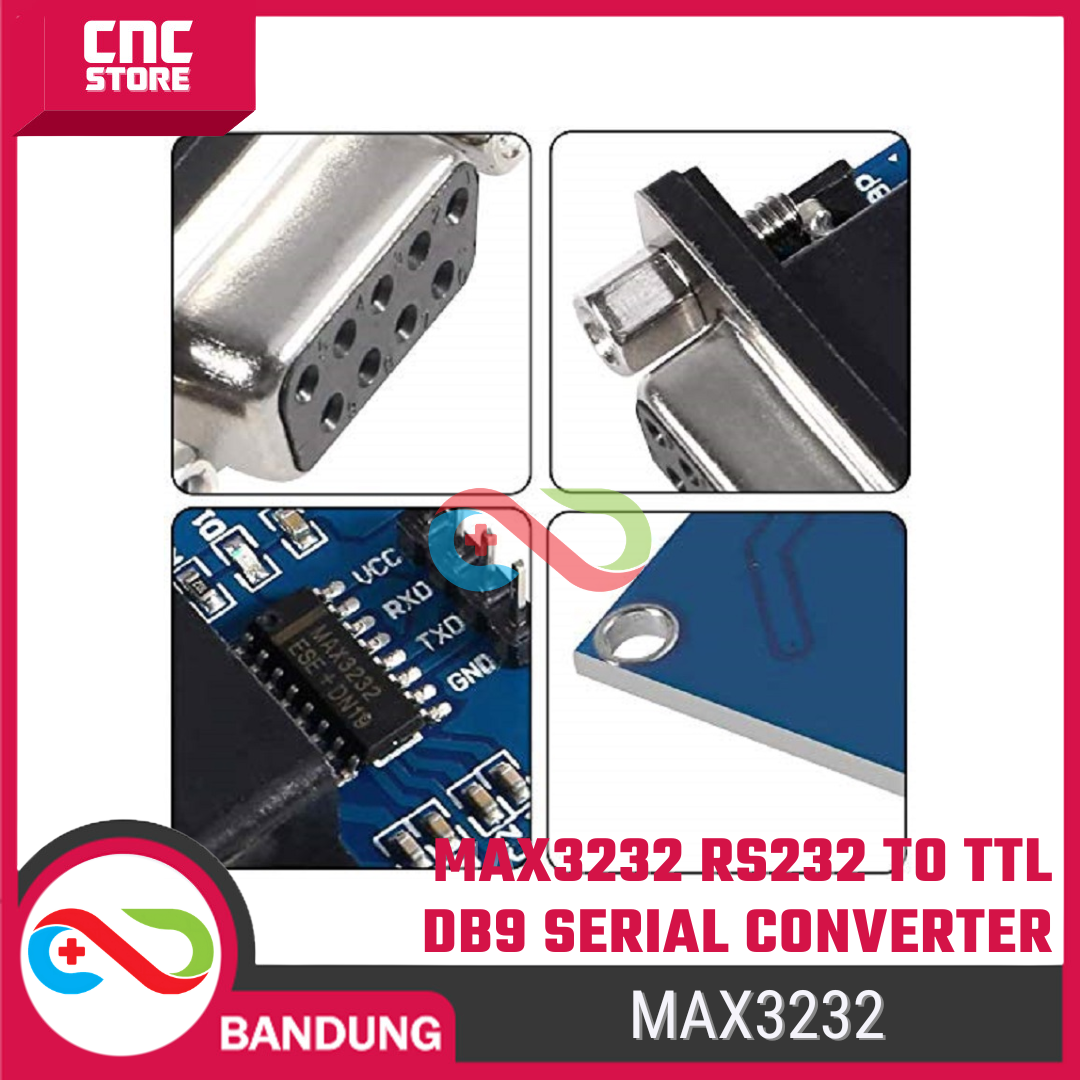

Punya perangkat RS232 lama tapi mau dihubungkan ke Arduino, ESP32, STM32, atau mikrokontroler modern? Modul MAX3232 ini berfungsi untuk mengubah sinyal komunikasi RS232 menjadi TTL UART sehingga perangkat serial lama tetap bisa digunakan dengan sistem modern.
Menggunakan IC MAX3232 yang stabil dan kompatibel untuk komunikasi serial berbagai device seperti PLC, mesin industri, GPS, modem, barcode scanner, mesin CNC, hingga perangkat komunikasi serial lainnya.
Karena dunia industri suka sekali mempertahankan port DB9 sejak zaman komputer masih bunyi “tiiit” waktu nyala.
=== Spesifikasi ===

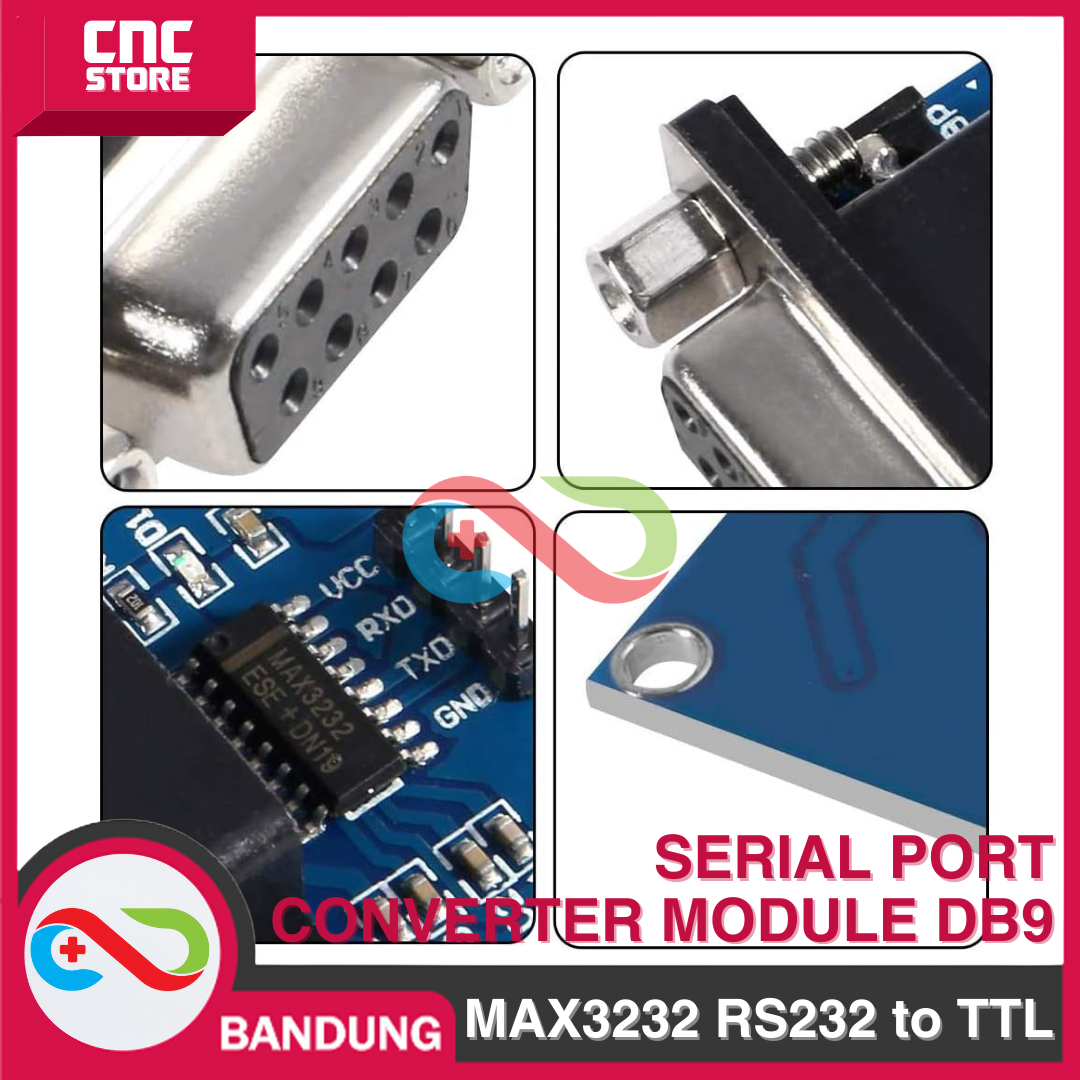

– Chipset: MAX3232
– Interface:
RS232 DB9
TTL UART
– Tegangan Kerja: 3V – 5V
– Komunikasi:
TX
RX
GND
– Support level TTL:
3.3V
5V
+Tipe komunikasi: UART Serial

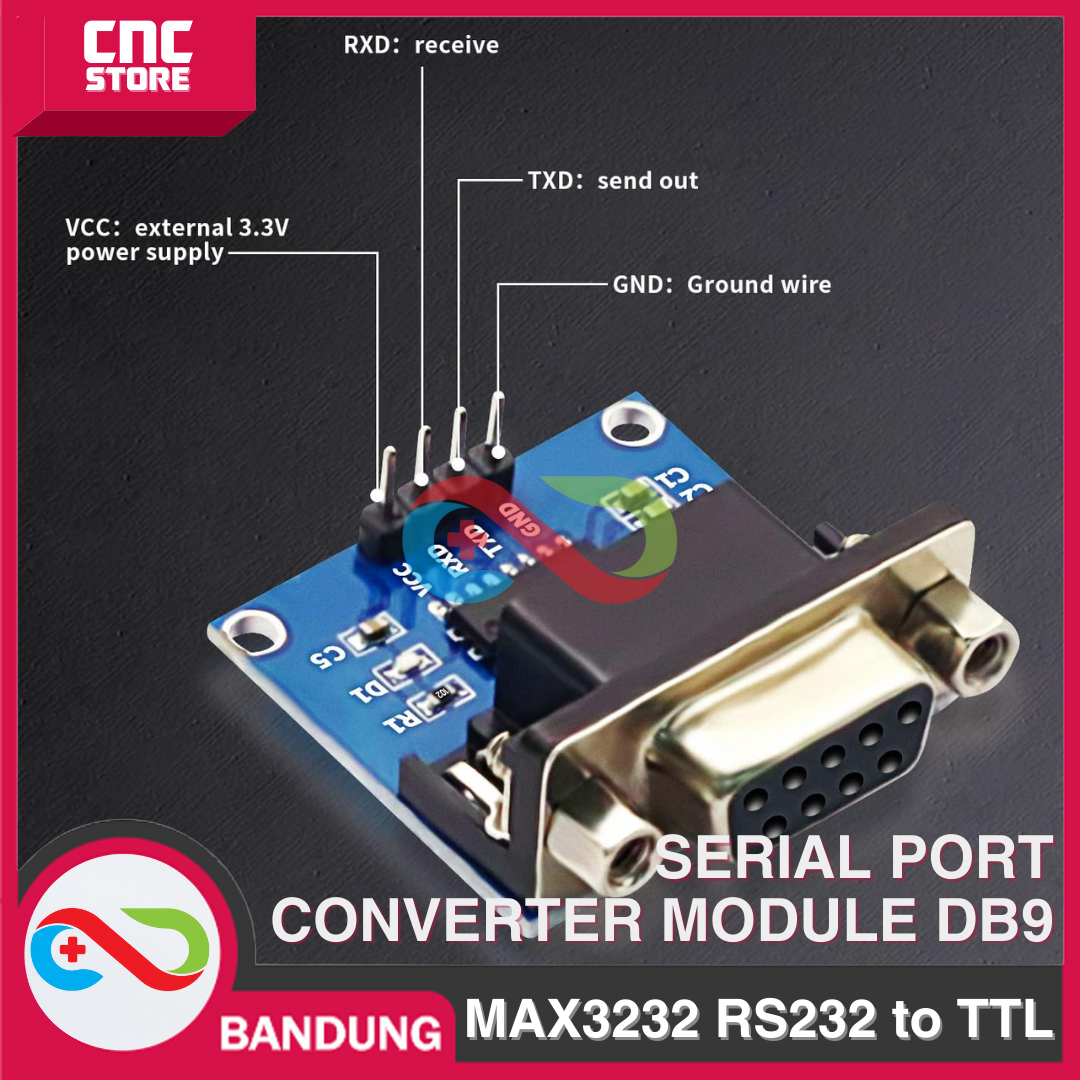

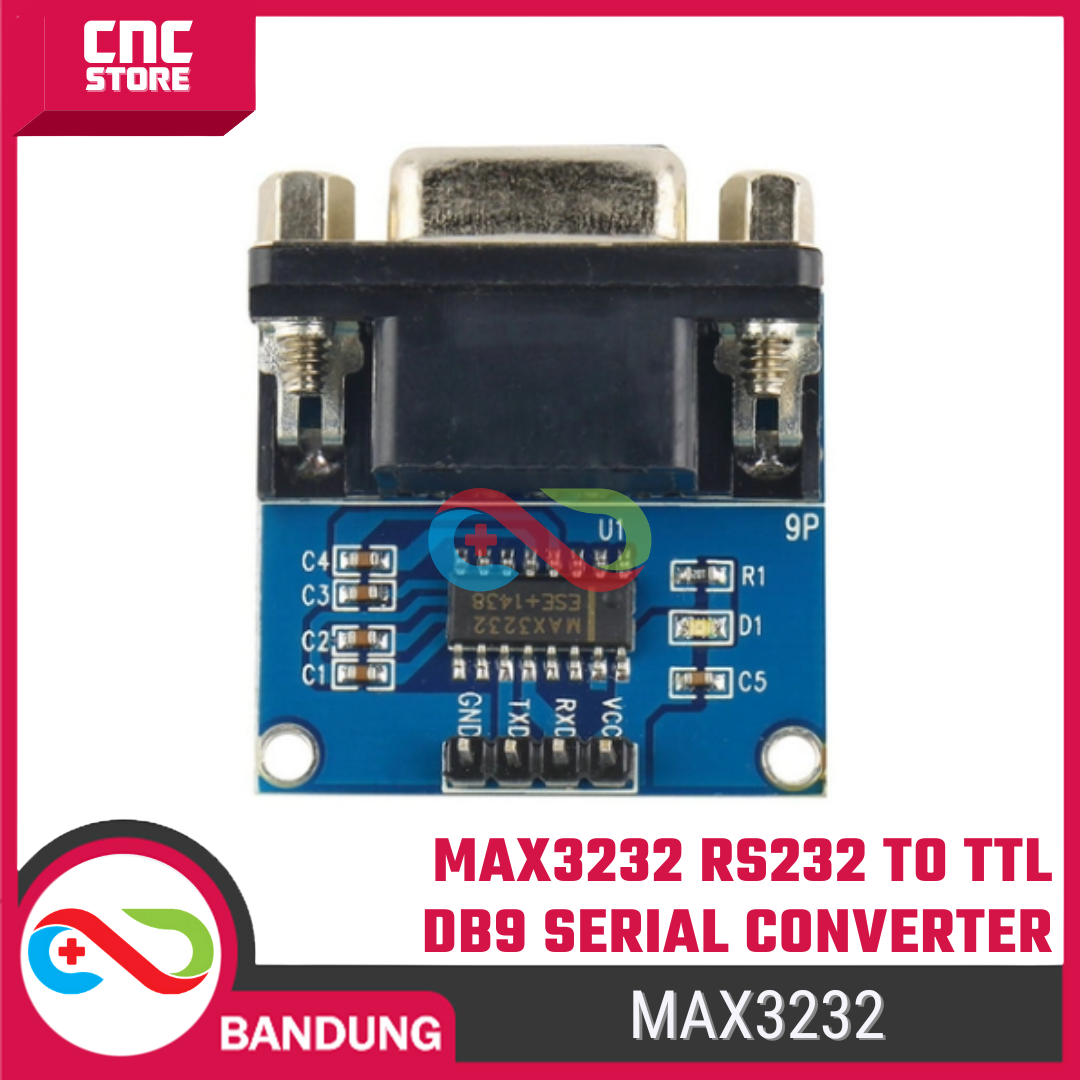

+! Pinout TTL
VCC -> Power
GND -> Ground
TX -> Transmit
RX -> Receive
+! Cara Koneksi Dasar
TX modul -> RX mikrokontroler
RX modul -> TX mikrokontroler
GND -> GND
+ Library Arduino
Modul ini tidak memerlukan library khusus karena menggunakan komunikasi UART Serial bawaan.
Gunakan:
Serial
SoftwareSerial (Arduino UNO/Nano) – NEW RS232 serial port TTL module, chip: MAX3232, more stable.
+ Fungsi Utama:
Konversi RS232 <-> TTL UART
Menghubungkan DB9 serial ke mikrokontroler
Komunikasi serial device industri
Interface perangkat lama ke sistem modern
+ Cocok Untuk:
Arduino
ESP32
STM32
Raspberry Pi
PLC
GPS Module
Barcode Scanner
CNC Machine
Modem serial
Industrial automatio
=== Paket ===

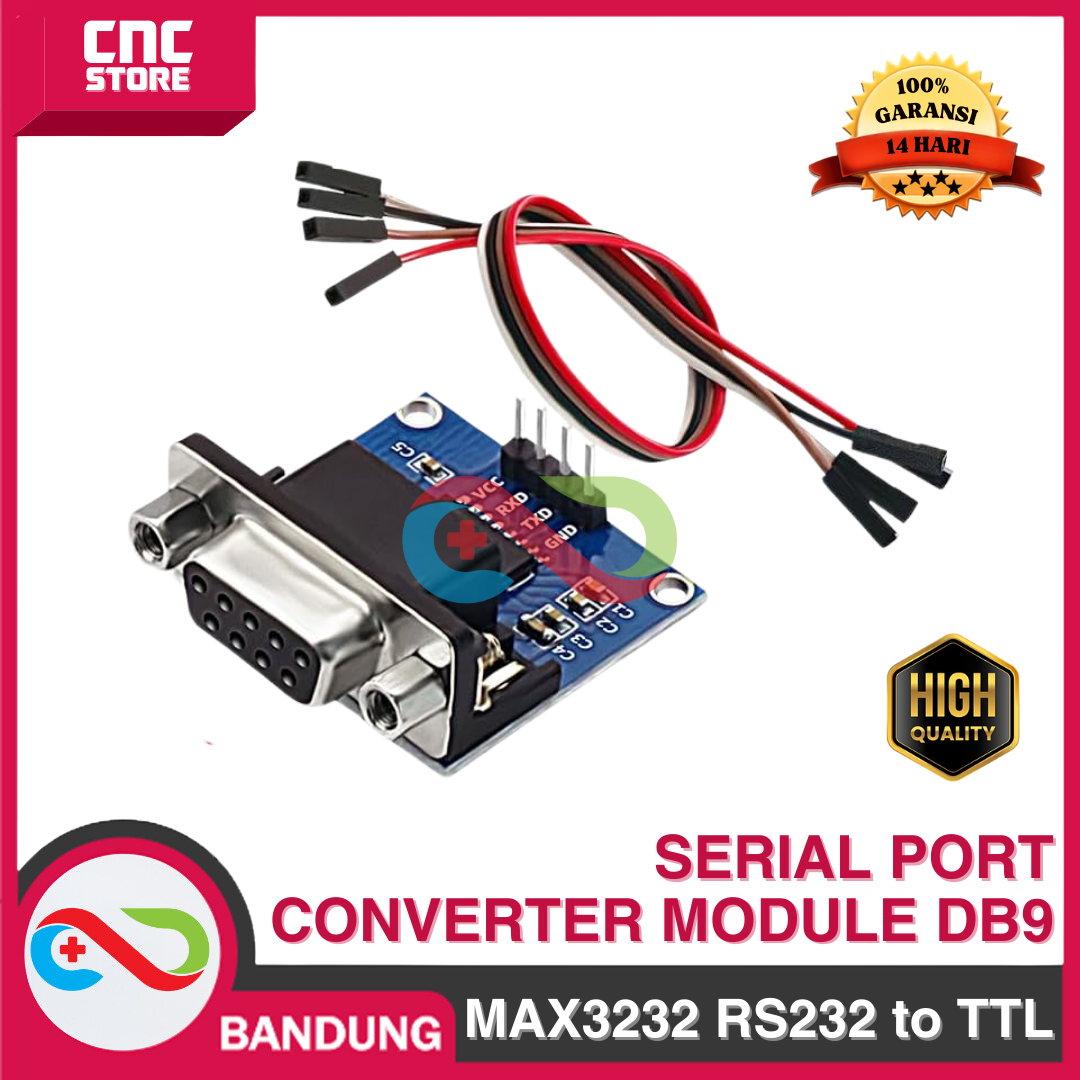

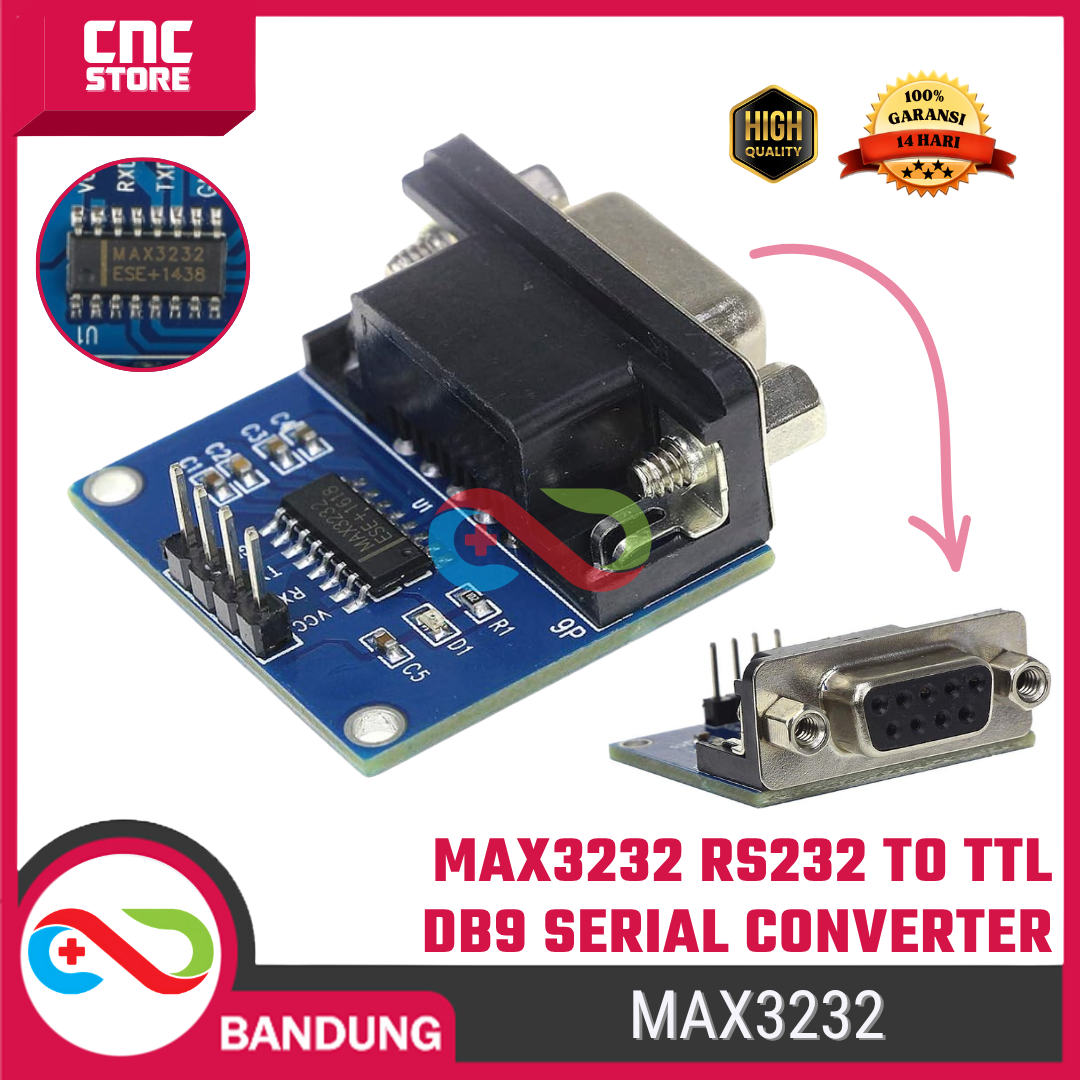

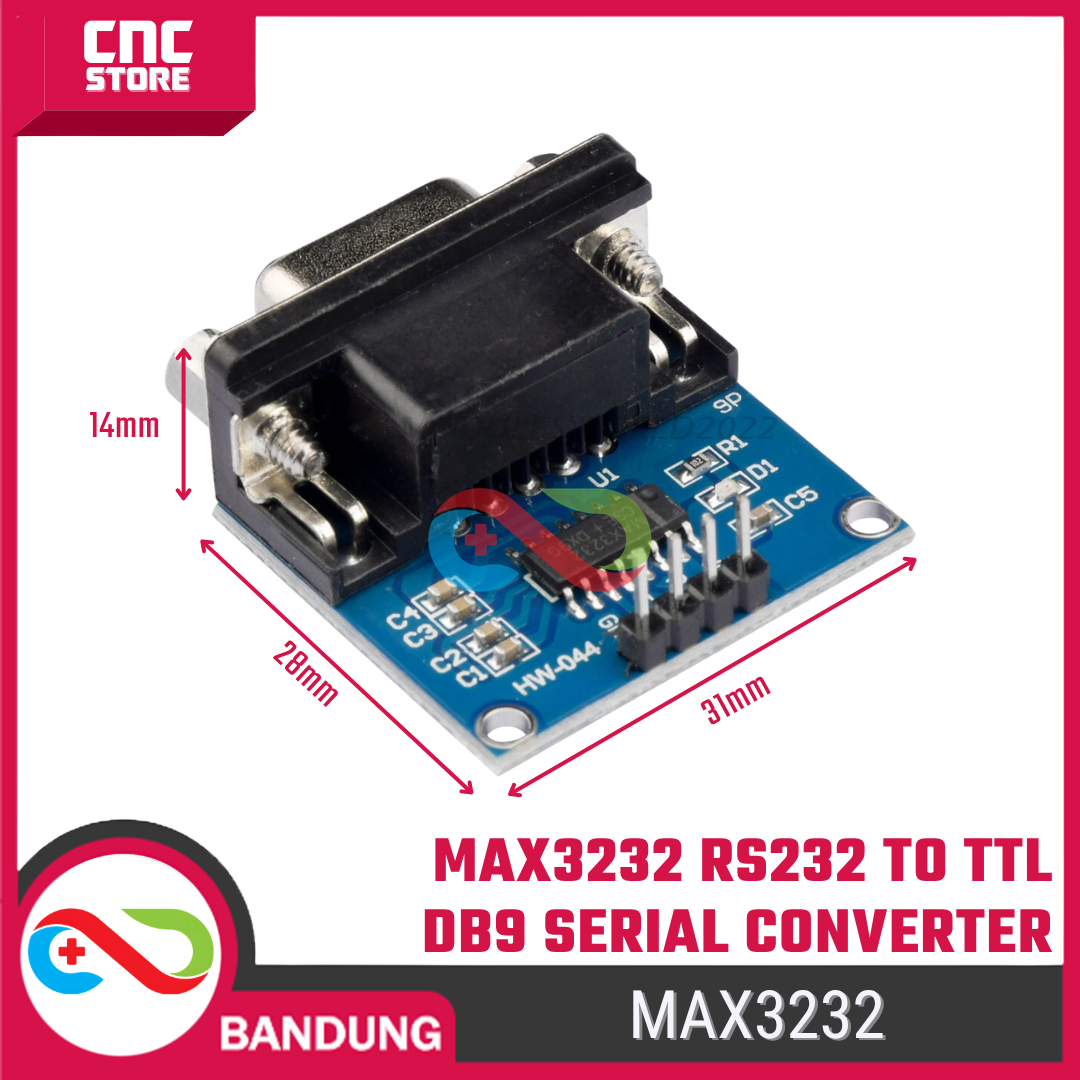

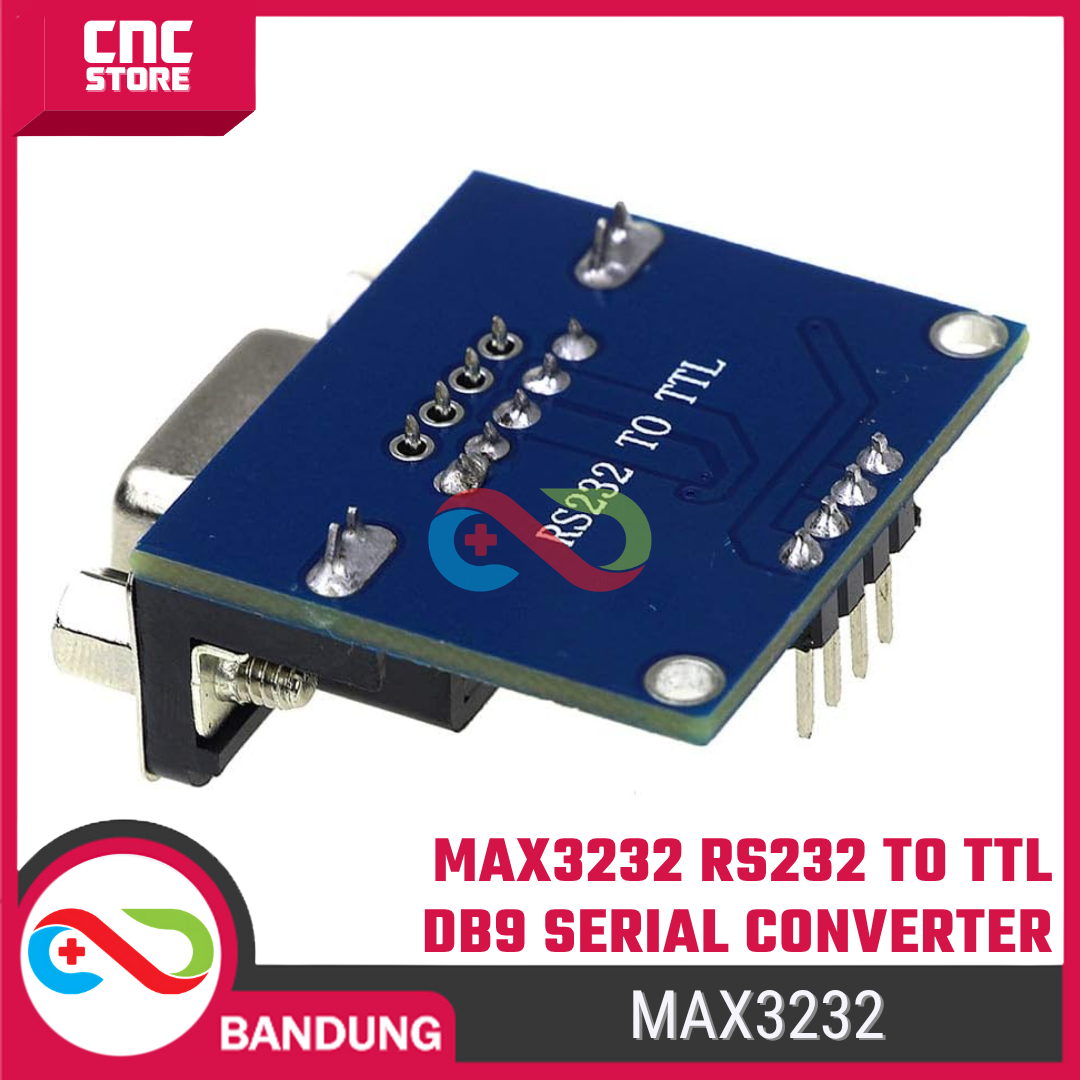

1x MAX3232 RS232 to TTL DB9 Converter Module
Catatan Penting:
RS232 dan TTL memiliki level tegangan berbeda. Modul ini diperlukan agar komunikasi serial tidak merusak mikrokontroler secara langsung. Karena colok langsung RS232 ke pin UART tanpa converter itu semacam speedrun menuju penyesalan elektronik.
