L298N L298 DUAL H BRIDGE STEPPER MOTOR DRIVER MODULE

Name: L298N L298 DUAL H BRIDGE STEPPER MOTOR DRIVER MODULE - CNC STORE BANDUNG
SKU: MTR-0001
Price: 22500 IDR
Availability: InStock

Rp22.500

14 Items sold in last 48 months

Tersedia

Lihat FAQ Produk

Compare

Add to wishlist

SKU: MTR-0001

Spesifikasi

Informasi Spesifikasi

Berat	35 gram
Dimensi	0,4 × 0,4 × 0,3 cm

Deskripsi

MTR-0001
========

Deskripsi :
=================================
Hallo,,, !!! slamat datang di lapak/toko kita “CNC STORE BANDUNG” :-)

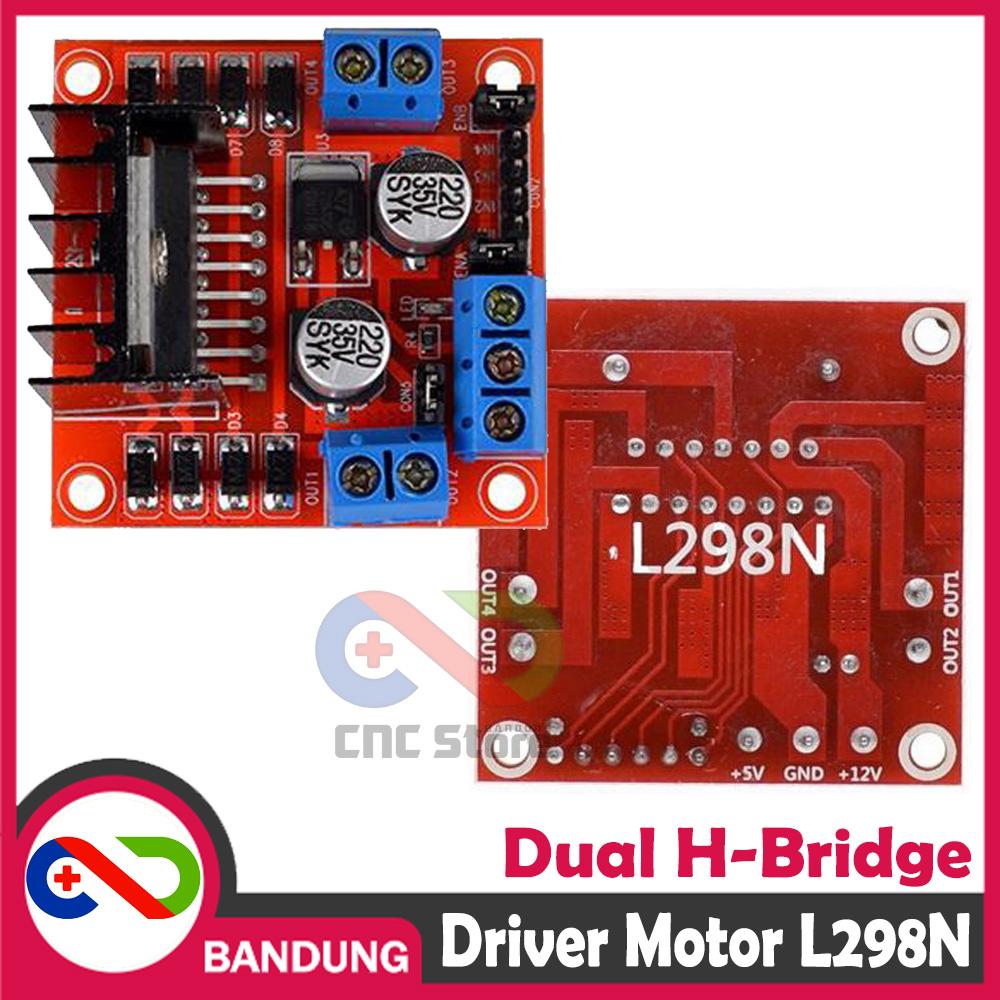

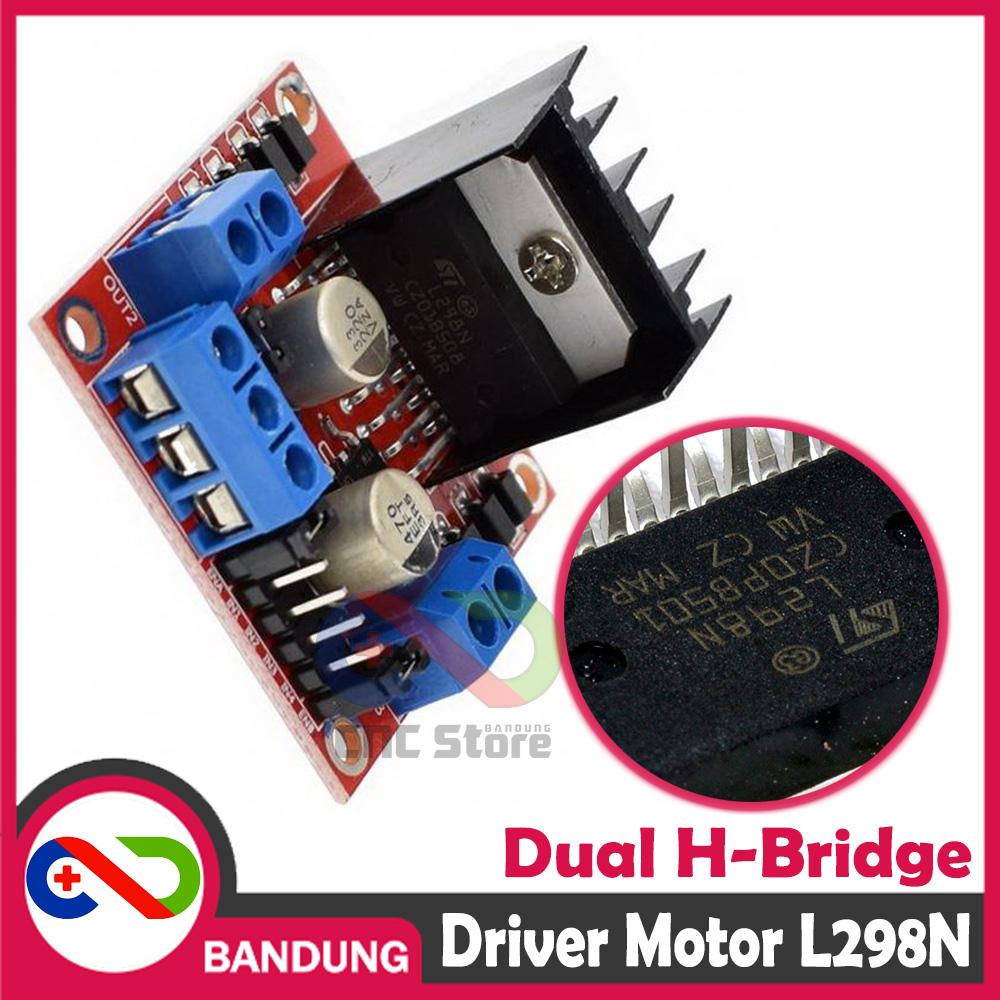

Modul ini menggunakan IC ST L298N dual full bridge driver, yag dikemas dalam packaging Multiwatt dan sudah dilengkapi heatshink. Modul ini memiliki kemampuan men-drive berbagai macam beban induktif seperti motor, relay, dan solenoid dengan arus dan tegangan yang cukup tinggi(2A/46VDC), yang dikontrol oleh level tegangan TTL nya arduino/mokrokontroller agan.

Dengan modul driver ini, agan bisa mengatur kecepatan dan arah putaran motor DC. Di board, terdapat jumper yang bisa meng-enable atau men-disable supply external, karena terdapat regulator internal di modul ini.

Soo, silahkan di ORDER gan !!!! :D

Spesifikasi :
=================================
– Driver: L298N
– Driver power supply: +5V~+46V
– Driver Io: 2A
– Logic power output Vss: +5~+7V (internal supply +5V)
– Logic current: 0~36mA
– Controlling level: Low -0.3V~1.5V, high: 2.3V~Vss
– Enable signal level: Low -0.3V~1.5V, high: 2.3V~Vss
– Max power: 25W (Temperature 75C)
– Working temperature: -25C~+130C

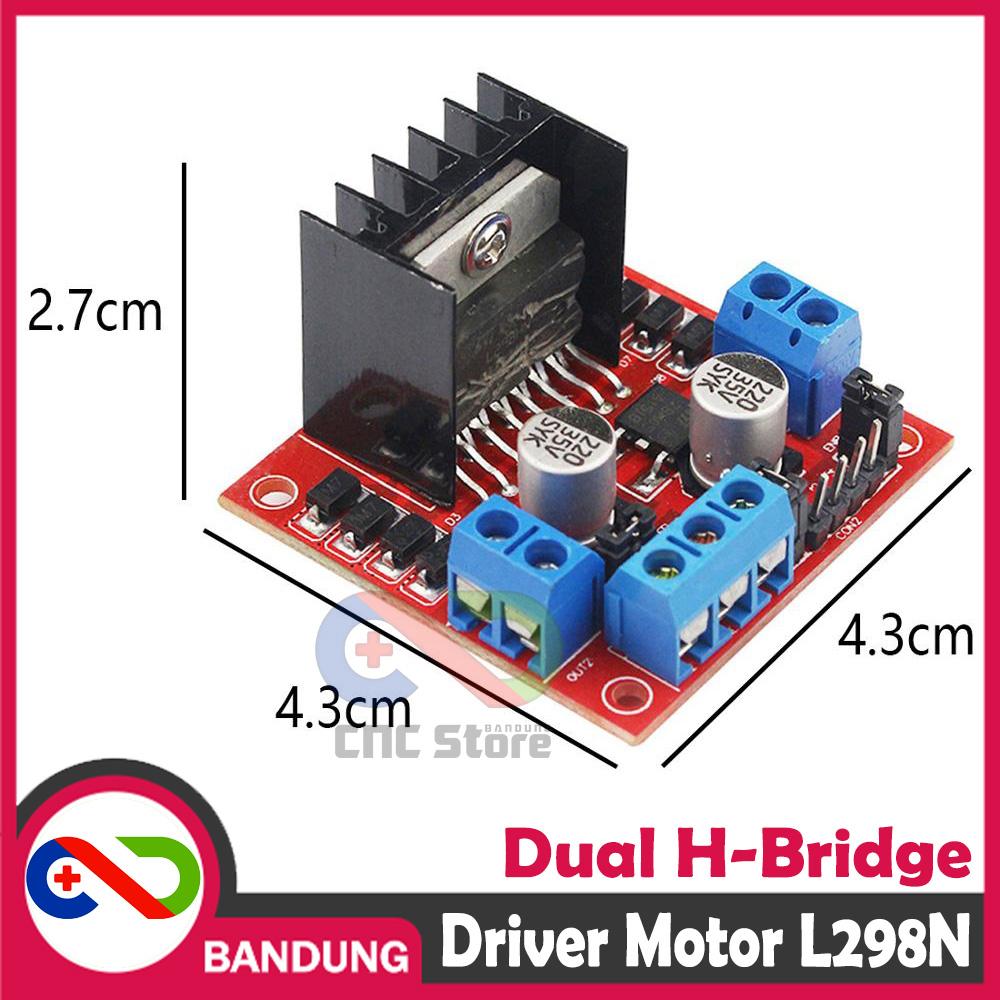

– Dimension: 60mm*54mm

LINK PENGGUNAAN : bisa dilihat pada bagian deskripsi vedeonya.

PRODUK LAINNYA:
==============================

Paket :
=================================
– 1x L298N L298 DUAL H BRIDGE STEPPER MOTOR DRIVER MODULE

UNTUK HARGA GROSIR CHAT US ^^

Pertanyaan Sebelum Membeli

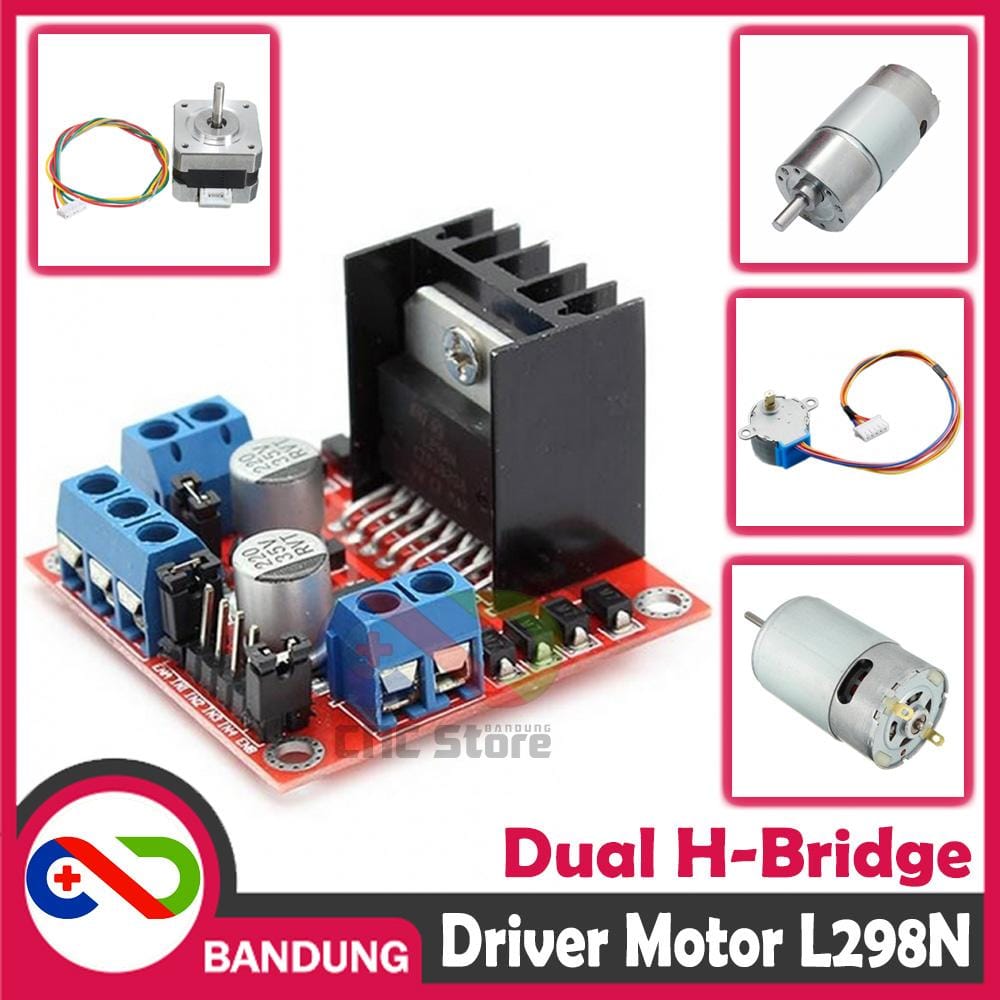

Modul ini bisa kontrol berapa motor sekaligus?

Bisa untuk 2 motor DC sekaligus (kontrol arah & kecepatan independen), atau 1 motor stepper (unipolar maupun bipolar 4-wire).

Berapa tegangan dan arus maksimal yang didukung?

Berdasarkan datasheet chip L298N, tegangan motor 5V–35V dengan arus maksimal 2A per channel. Jangan melebihi batas ini agar modul tidak rusak.

Pin 5V onboard-nya bisa dipakai untuk nyalain Arduino?

Bisa, selama tegangan input motor yang digunakan tidak melebihi 12V. Di atas 12V, regulator onboard bisa overheat. Lebih aman menggunakan power supply terpisah untuk Arduino jika tegangan motor tinggi.

Apakah bisa dikontrol dari Arduino Uno/Nano?

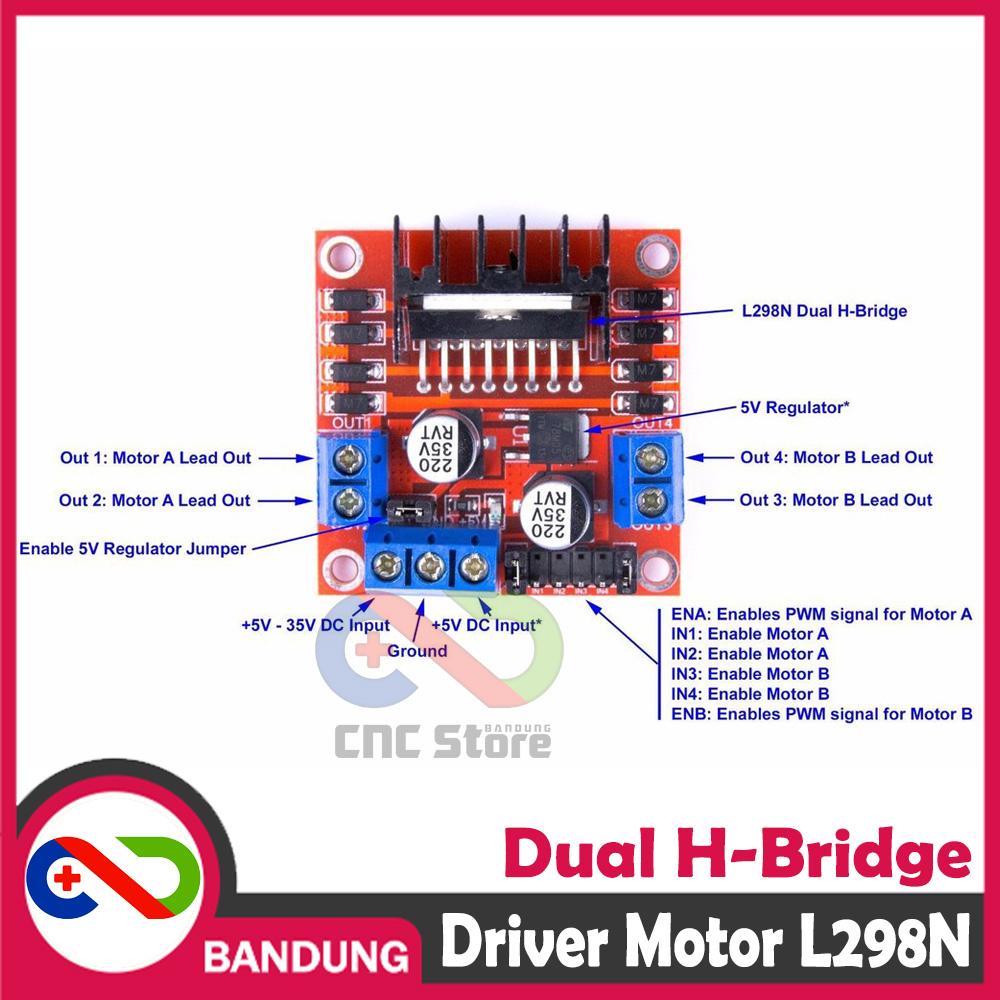

Ya, L298N adalah salah satu driver yang paling banyak digunakan bersama Arduino. Hubungkan pin IN1, IN2, IN3, IN4 dan ENA/ENB ke pin digital/PWM Arduino, dan modul langsung siap digunakan.

Apa kekurangan L298N dibanding driver modern seperti TB6612 atau BTS7960?

L298N menggunakan transistor bipolar sehingga efisiensinya lebih rendah dan menghasilkan lebih banyak panas dibanding driver MOSFET modern seperti TB6612FNG atau BTS7960. Namun L298N tetap pilihan terbaik untuk pemula karena harga terjangkau, dokumentasi melimpah, dan sangat mudah digunakan.

Bisa dipakai untuk motor bldc?

untuk motor bldc brushless sangat bisa kak,karena tegangannya 24v dan tegangan dc

Bisa untuk menjalankan motor 24volt?

sangat bisa kok kak untuk 24v . Jika tegangan kerja motor yang dibutuhkan lebih dari 12V yaitu 13V - 35V maka sumber tegangan motor dan IC sebaiknya dipisah untuk mencegah panas berlebih pada IC regulator LM78M05 dan jumper 1 (pin 1) harus terbuka (nonaktif).

1 board ini cuma bisa buat kontrol 1 motor?

untuk motor stepper sangat bisa kak, namun hanya bisa memakai 2 stepper saja dan harus menggunakan arus dc jika ingin 4 stepper maka harus di paralelkan
