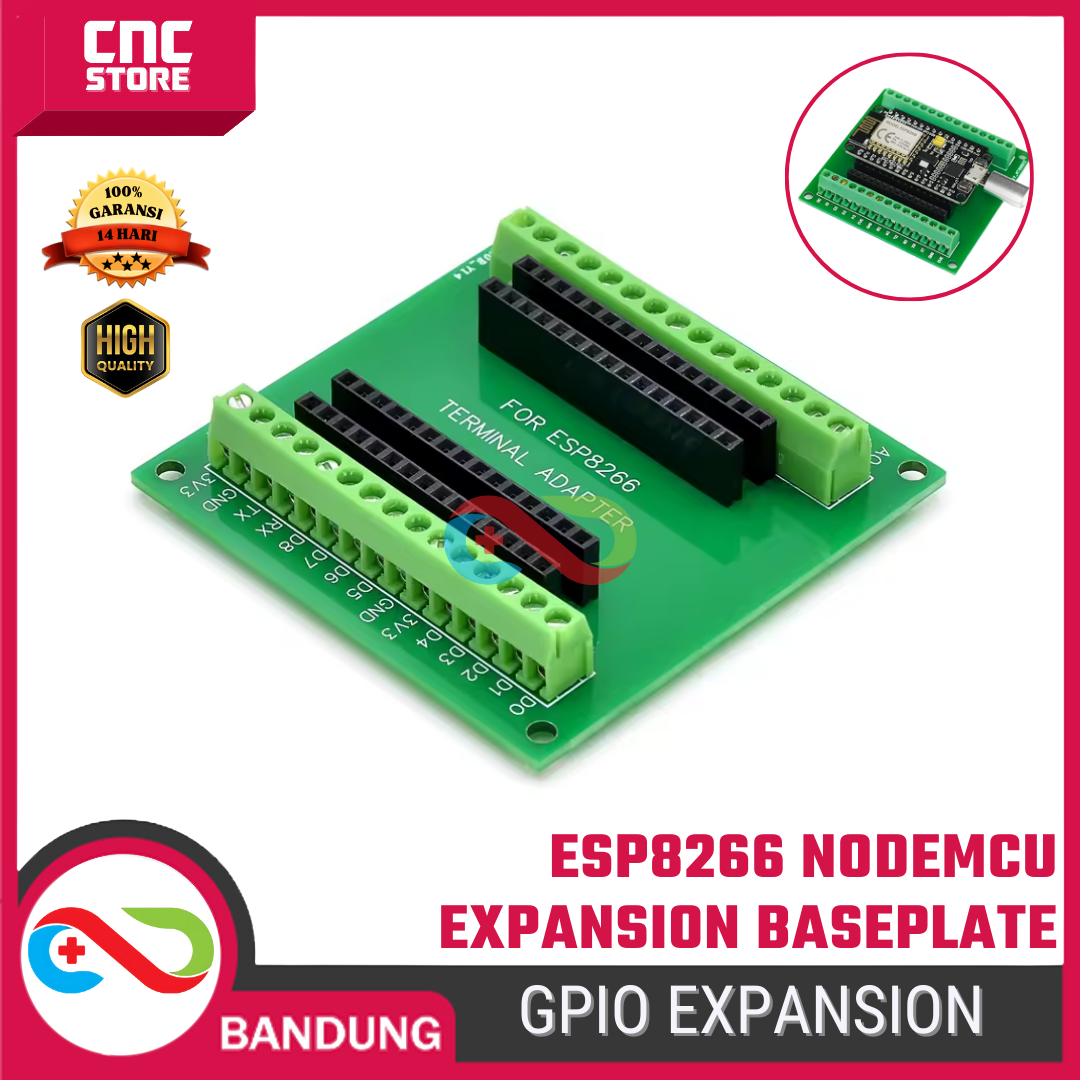

Expansion Baseplate ESP8266 NodeMCU Lua WiFi IoT Development Board

Name: Expansion Baseplate ESP8266 NodeMCU Lua WiFi IoT Development Board - CNC STORE BANDUNG
SKU: ESP-0143
Price: 24000 IDR
Availability: OutOfStock

Rp24.000

Stok habis

Lihat FAQ Produk

Compare

Add to wishlist

SKU: ESP-0143

Spesifikasi

Informasi Spesifikasi

Berat	31 gram
Dimensi	0,7 × 0,7 × 0,2 cm

Deskripsi

ESP-0143
========
Kenapa CNC STORE BANDUNG?
Produk high quality
Ada garansi 14 hari
Bisa tanya teknis & dibantu
Cocok untuk teknisi, pelajar, & DIY

==== Deskripsi ====
Capek nyolok kabel jumper satu-satu ke NodeMCU?
Atau mau wiring permanen tapi breadboard terasa terlalu rapuh?

Ini bukan modul WiFi.
Ini bukan NodeMCU.
Ini “meja kerja”-nya NodeMCU.

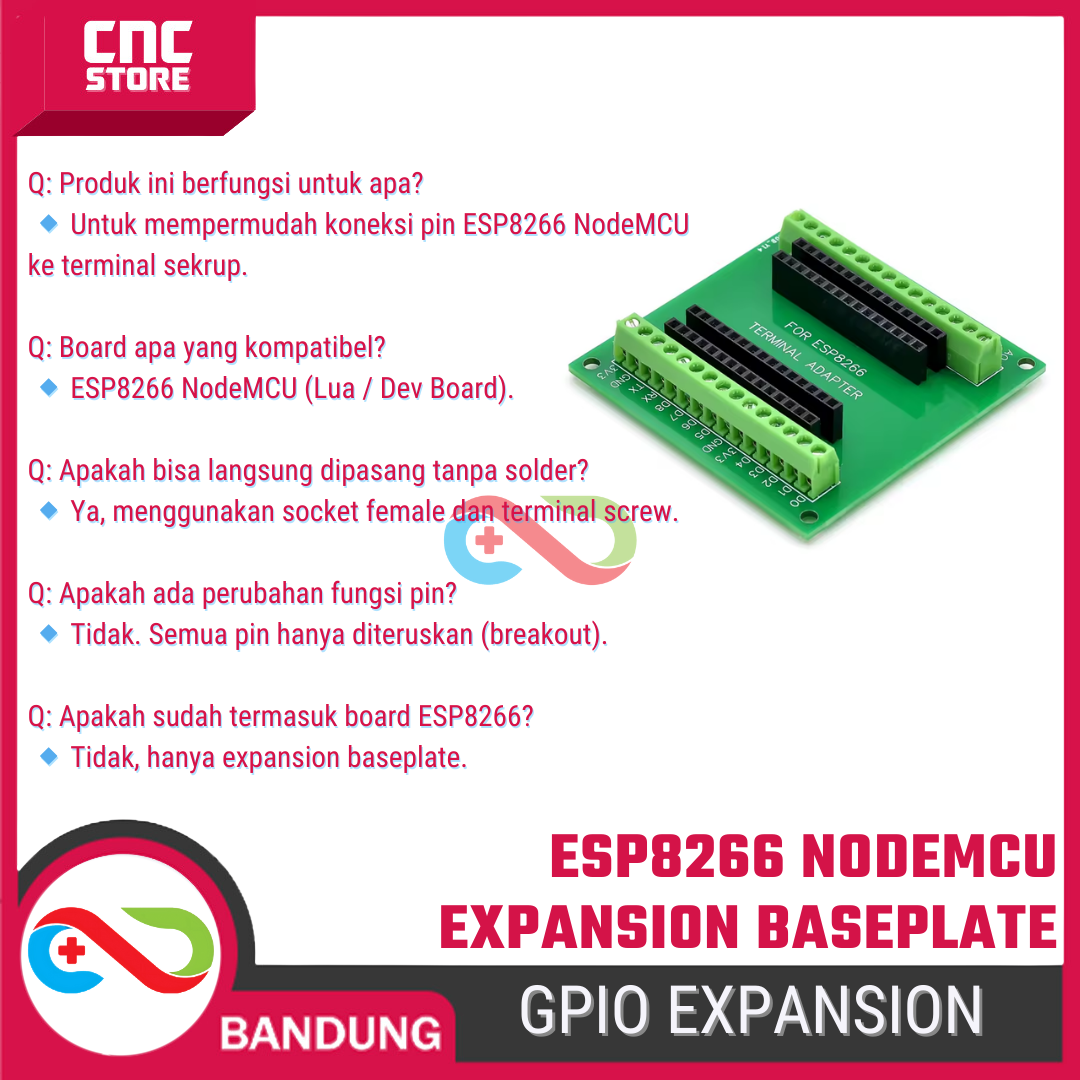

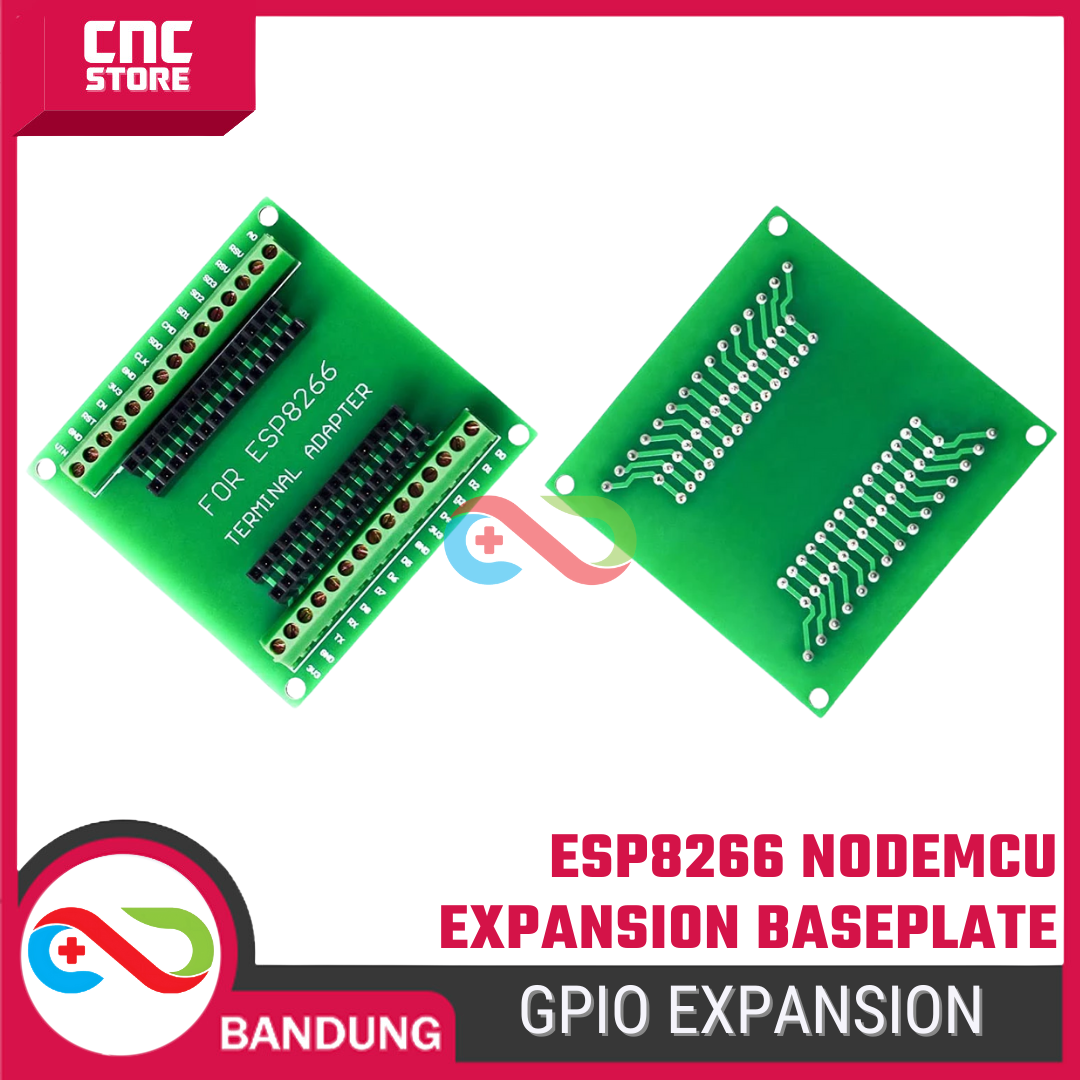

Expansion Baseplate ESP8266 NodeMCU adalah papan adaptor terminal yang berfungsi memecah seluruh pin ESP8266 NodeMCU ke terminal sekrup (screw terminal). Dengan modul ini, semua pin GPIO, power, dan komunikasi bisa dihubungkan langsung menggunakan kabel tanpa perlu solder atau breadboard.

Baseplate ini membuat NodeMCU jauh lebih rapi, kuat, dan aman untuk instalasi semi permanen, panel kontrol, maupun proyek IoT yang butuh koneksi kabel stabil.

==== Spesifikasi ====
– Tipe: Expansion Base / Terminal Adapter
– Kompatibilitas: ESP8266 NodeMCU (ESP-12 / ESP-12E / ESP-12F)
– Jenis Terminal: Screw Terminal (klem sekrup)

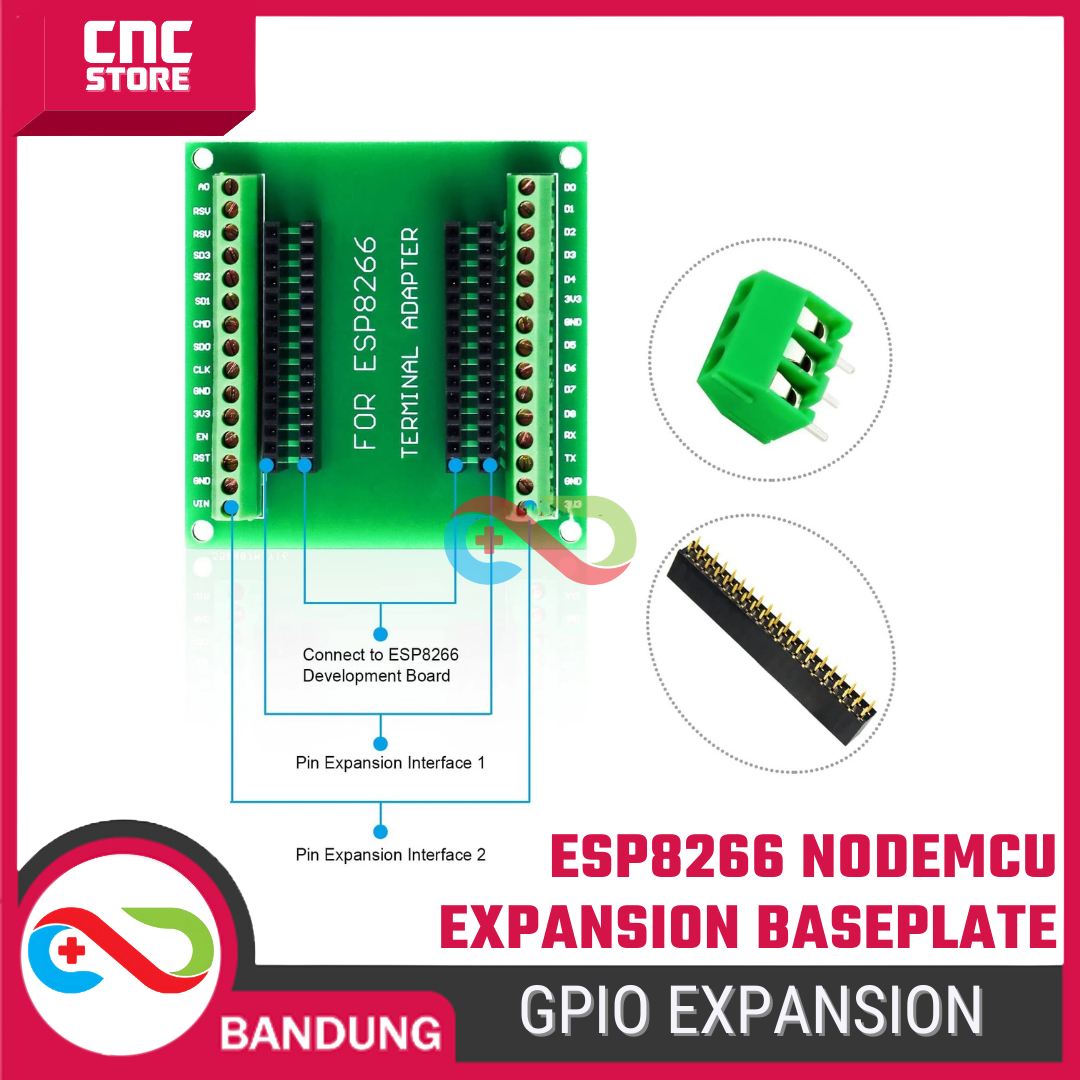

– Pin yang Diekspose: Semua pin NodeMCU (GPIO, VIN, 3V3, GND, RX, TX, dll)
– Tegangan Kerja
Mengikuti board NodeMCU
3.3V logic

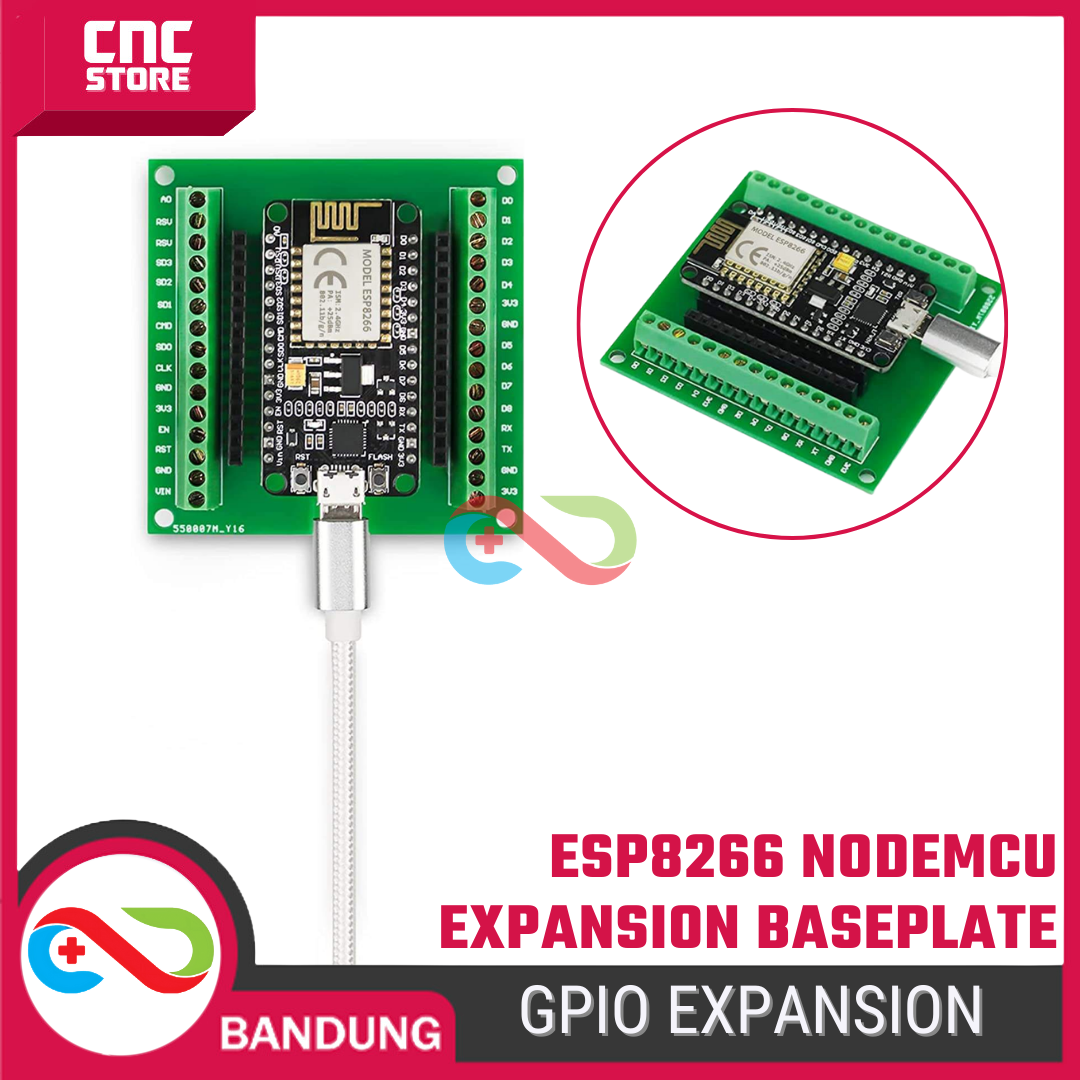

– Konektor Board: Female header (langsung pas NodeMCU)
– Fungsi Utama
Breakout pin
Wiring permanen
Panel & enclosure project

==== Catatan ====
Ini bukan modul ESP8266, tidak ada chip WiFi di dalamnya
Tidak mengubah fungsi atau kemampuan NodeMCU
Tegangan dan arus mengikuti spesifikasi NodeMCU yang dipasang
Pastikan arah pemasangan NodeMCU benar sebelum diberi daya
Cocok untuk kabel solid maupun serabut kecil

==== Aplikasi ====
Panel kontrol IoT
Prototype yang butuh wiring rapi & kuat
Praktikum dan pembelajaran ESP8266

==== Paket ====
1× Expansion Baseplate ESP8266 NodeMCU Terminal Adapter
(Tidak termasuk board NodeMCU)

Pertanyaan Sebelum Membeli

Apakah baseplate ini cocok untuk semua jenis NodeMCU?

Perlu diperhatikan bahwa baseplate ini dirancang khusus untuk NodeMCU V3 (Lolin) yang memiliki bodi lebih lebar. Jika kamu menggunakan NodeMCU V2 (Amica) yang lebih ramping, pin-pinnya mungkin tidak akan pas dengan lubang header pada baseplate ini.

Apa fungsi utama dari baseplate ini selain sebagai dudukan?

Fungsi utamanya adalah distribusi pin G-V-S (Ground-Voltage-Signal). Setiap pin GPIO pada NodeMCU diperluas menjadi tiga baris pin header, sehingga kamu bisa langsung mencolokkan kabel sensor tipe 3-pin tanpa perlu berbagi jalur daya di breadboard.

Berapa tegangan maksimal yang bisa diterima oleh DC Jack-nya?

Baseplate ini biasanya dilengkapi dengan regulator internal yang mendukung input daya dari 6V hingga 24V DC. Ini sangat berguna jika kamu ingin menyalakan proyek menggunakan adaptor dinding atau baterai 12V tanpa merusak modul ESP8266.

Apakah saya bisa menyalakan relay atau motor melalui baseplate ini?

Ya, baseplate ini jauh lebih aman untuk menyuplai daya ke komponen eksternal dibandingkan hanya mengandalkan pin 3.3V dari NodeMCU. Namun, untuk beban motor yang sangat besar, tetap disarankan menggunakan driver motor tambahan agar tidak membebani regulator baseplate.

Apakah baseplate ini menghambat sinyal Wi-Fi?

Tidak. Desain PCB baseplate ini sudah memperhitungkan posisi antena pada modul ESP-12F. Area di bawah antena biasanya dibuat bebas dari jalur tembaga atau komponen besar untuk memastikan koneksi Wi-Fi tetap stabil dan jangkauannya tidak berkurang.
