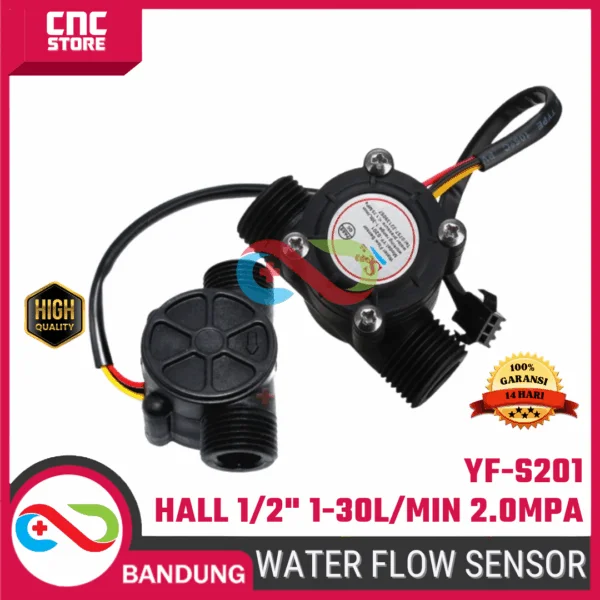

YF-S201 WATER FLOW SENSOR ALIRAN AIR HALL 1/2 1-30L/MIN 2.0MPA


Di dalam sensor ini terdapat roda kincir (turbine wheel) dengan magnet kecil. Ketika air mengalir melalui sensor, kincir akan berputar. Di luar jalur air, terdapat Hall Effect Sensor yang mendeteksi setiap putaran magnet tersebut dan mengubahnya menjadi pulsa elektrik (sinyal square wave).
Sensor ini mampu menahan tekanan air hingga 2.0 MPa (Mega Pascal). Ini cukup kuat untuk penggunaan pada pompa air rumah tangga standar atau sistem tandon air.
Akurasi sangat dipengaruhi oleh posisi pemasangan. Pastikan air mengalir sesuai arah panah pada bodi sensor. Selain itu, sensor ini paling akurat jika dipasang pada posisi horizontal (mendatar) dan pastikan tidak ada udara yang terjebak di dalam pipa.
Merah: VCC (5V – 18V DC).
Hitam: GND (Ground).
Kuning: Sinyal Pulsa (Output ke Pin Digital/Interrupt Arduino).
