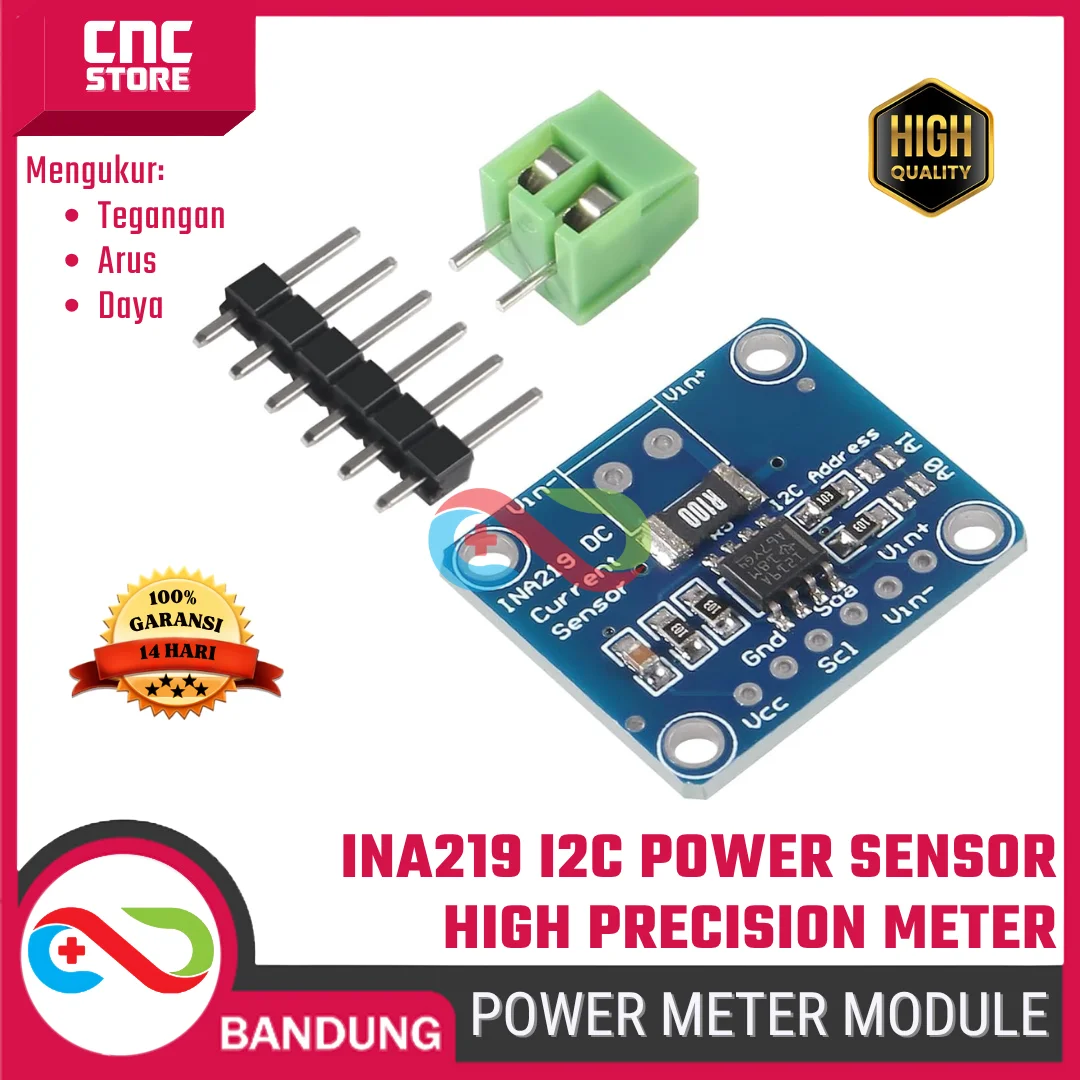

Sensor Daya INA219 CJMCU-219 I2C – Modul Pengukur Arus, Tegangan, dan Daya Presisi untuk Arduino & ESP32
INA219 bekerja secara Digital. Ia menggunakan ADC internal 12-bit untuk mengolah data, sehingga jauh lebih akurat dan tidak rentan terhadap gangguan listrik (noise) analog. Selain itu, ia bisa menghitung Watt (Daya) secara otomatis di dalam chip.
Sensor ini menggunakan metode Shunt Resistor. Terdapat resistor bernilai sangat kecil pada modul. Chip akan mengukur perbedaan tegangan (voltage drop) yang melewati resistor tersebut dan mengonversinya menjadi nilai arus menggunakan Hukum Ohm.
Tidak. INA219 dirancang khusus untuk arus searah (DC). Jangan menggunakannya untuk mengukur arus PLN atau AC karena dapat merusak modul dan berbahaya.
Tegangan: Hingga 26V DC.
Arus: Secara standar hingga 3.2A. Namun, dengan mengganti resistor shunt atau mengubah konfigurasi melalui code, rentangnya bisa disesuaikan, meski varian standar ini paling optimal untuk perangkat elektronik kecil.
Karena menggunakan protokol I2C, kamu hanya butuh 2 kabel data (SDA & SCL) untuk banyak sensor. Kamu bisa mengubah alamat I2C modul dengan menyolder jumper (A0/A1) pada PCB, sehingga satu Arduino bisa membaca beberapa sensor INA219 sekaligus.
