Cara Membuat Rangkaian Sensor Sentuh (Touch Sensor) Sederhana dengan BC547

Pernah terpikir bagaimana layar smartphone atau sakelar lampu modern bisa mendeteksi sentuhan jari kita? Di proyek kali ini, kita akan membuat sebuah Rangkaian Sensor Sentuh yang sangat keren tapi simpel. Rangkaian ini memungkinkan kamu menyalakan lampu LED hanya dengan sentuhan jari!

Kabar baiknya, kamu tidak butuh komponen yang rumit. Proyek ini sangat cocok untuk pemula yang baru pertama kali menyentuh dunia elektronika karena hanya membutuhkan 3 komponen utama. Yuk, kita mulai!

Diagram Rangkaian Sensor Sentuh

Untuk membuat proyek ini, kita hanya perlu menghubungkan sebuah resistor, sebuah transistor, dan sebuah LED.

Komponen yang Dibutuhkan

Sebelum mulai merakit, siapkan dulu “bahan-bahan” berikut ini:

1. Baterai 9V (sebagai sumber listrik).
2. Kancing/Klip Baterai 9V (untuk menghubungkan baterai ke papan).
3. Breadboard (papan eksperimen untuk menancapkan komponen tanpa perlu menyolder).
4. Kabel Jumper (kabel kecil untuk menghubungkan antar komponen).
5. Resistor 470Ω (berfungsi untuk membatasi arus listrik agar LED tidak putus).
6. Lampu LED Merah (atau warna apa saja yang kamu suka).
7. Transistor NPN (Tipe BC546, BC547, atau BC548. Ini adalah komponen utama kita!).

Catatan: Semua komponen di atas sangat standar dan bisa kamu temukan dengan mudah di toko komponen elektronik terdekat atau toko online cnc store bandung.

Bagaimana Cara Kerjanya?

Sebenarnya, tubuh manusia memiliki resistansi (hambatan) listrik. Kamu bisa membuktikannya dengan mengukur jarak antara dua jarimu menggunakan alat bernama multimeter.

Ketika kamu menyentuh dua kabel sensor (lempengan sentuh) secara bersamaan dengan satu jari, tubuhmu akan bertindak sebagai jalan alternatif bagi listrik (resistor).

1. Arus listrik yang sangat kecil dari kutub positif baterai akan mengalir melalui jarimu menuju kaki Base (Basis) pada transistor.
2. Arus mini ini sudah cukup untuk memicu transistor agar berada dalam kondisi “ON” (bekerja seperti sakelar otomatis).
3. Begitu transistor aktif, arus listrik yang lebih besar bisa mengalir bebas dari kaki Collector (Kolektor) ke kaki Emitter (Emitor), dan akhirnya membuat lampu LED menyala terang!

Langkah demi Langkah Merakit di Breadboard

Kita akan merakit rangkaian ini di atas breadboard. Jika nanti rangkaianmu sudah bekerja dengan baik, kamu bebas untuk melangkah lebih jauh dengan menyoldernya di papan PCB!

Langkah 1: Pasang Transistor

Tancapkan transistor agak ke bagian bawah breadboard.

• Jika kamu menggunakan transistor tipe BC546 / BC547 / BC548, urutan kakinya dari kiri ke kanan (saat sisi datarnya menghadap ke kamu) adalah: Collector (Kolektor), Base (Basis), dan Emitter (Emitor).

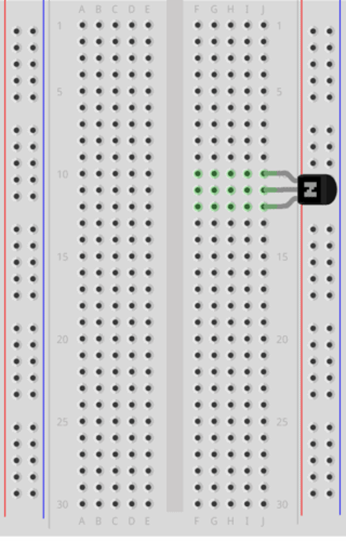

• Tancapkan kaki Kolektor di baris 10, Basis di baris 11, dan Emitor di baris 12.

(Catatan: Jika menggunakan tipe lain seperti 2N3904, cek dulu datasheet-nya di Google karena urutan kakinya bisa berbeda).

Langkah 2: Pasang Resistor

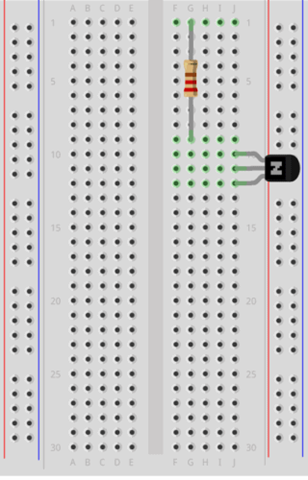

Hubungkan kaki resistor dari baris 1 ke baris 9. Perhatikan bahwa resistor ini belum menyentuh transistor secara langsung, karena kaki teratas transistor berada di baris 10.

Langkah 3: Membuat Lempengan Sentuh (Touchpad) dan Pasang LED

Untuk membuat area sentuh, kita bisa memanfaatkan sisa potongan kaki LED yang panjang!

1. Potong kaki LED kamu hingga tersisa sekitar 1 cm.

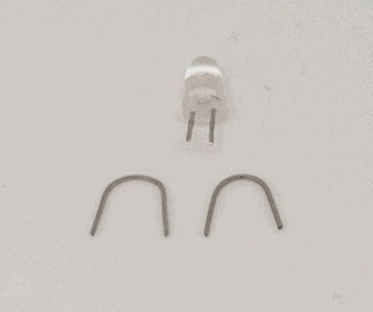

2. Ambil dua kawat sisa potongan kaki LED tadi, lalu tekuk membentuk huruf “U” terbalik.

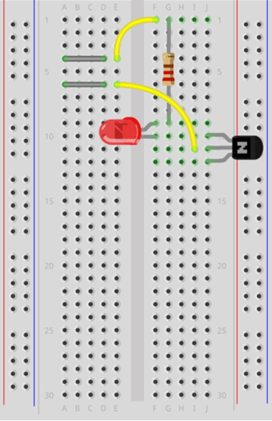

3. Tancapkan kawat pertama di baris 4 (antara kolom A dan D), dan kawat kedua di baris 6 (antara kolom A dan D). Ini akan menjadi area sensor yang akan kita sentuh nanti.
4. Sekarang pasang lampu LED-nya. Ingat, LED punya kutub positif (kaki panjang) dan negatif (kaki pendek). Tancapkan kaki positif di baris 9 kolom F, dan kaki negatif di baris 10 kolom F.

Sekarang LED sudah terhubung di antara resistor dan kaki Kolektor transistor.

Langkah 4: Hubungkan Kabel Sensor

Gunakan kabel jumper untuk menghubungkan area sentuh ke rangkaian utama:

• Hubungkan kabel jumper dari baris 1 kolom F ke baris 4 kolom E (menuju kawat sentuh pertama).
• Hubungkan kabel jumper dari baris 6 kolom E ke baris 11 kolom I (dari kawat sentuh kedua menuju kaki Basis transistor).

Langkah 5: Sambungkan Daya & Waktunya Uji Coba!

1. Hubungkan kabel jumper dari baris 1 kolom J ke jalur positif (garis merah) breadboard.
2. Hubungkan kabel jumper dari baris 12 kolom I (kaki Emitor) ke jalur negatif (garis biru) breadboard.

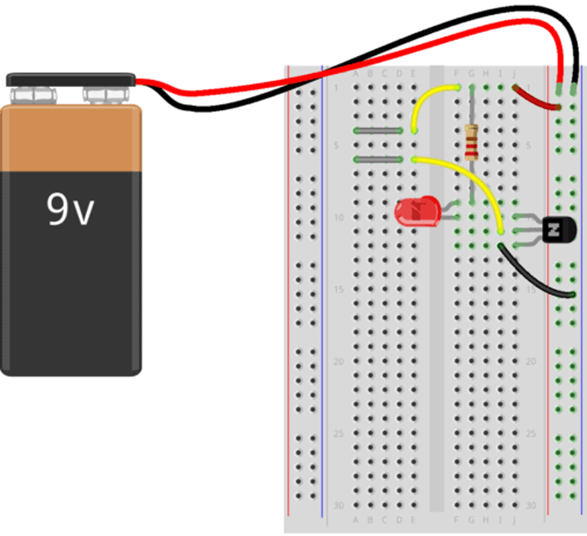

3. Pasang klip baterai dan hubungkan ke baterai 9V.

Saat pertama kali baterai dipasang, LED seharusnya mati.

Sekarang, coba sentuh kedua kawat sensor tadi secara bersamaan dengan jarimu. Taraa..! Lampu LED akan langsung menyala!

Tips: Jika lampunya tidak menyala atau redup, coba sedikit basahi ujung jarimu. Kulit yang lembap atau basah memiliki hambatan listrik yang lebih rendah, sehingga arus listrik lebih mudah mengalir untuk mengaktifkan transistor.

Mengatasi Masalah (Troubleshooting)

Jika kamu sudah mengikuti langkah di atas tapi LED tetap tidak menyala, jangan berkecil hati! Ini adalah hal biasa dalam belajar elektronika. Coba periksa 4 kesalahan umum ini:

1. Kutub LED Terbalik: Coba cabut LED lalu putar posisinya. Kaki positif harus terhubung ke arah resistor.
2. Posisi Transistor Terbalik: Pastikan sisi datar dan lengkung transistor tidak tertukar posisinya.
3. Salah Tipe Transistor: Pastikan kamu menggunakan transistor jenis NPN (seperti BC547). Jika yang kamu gunakan berkode BC557, itu adalah tipe PNP dan tidak akan bekerja di rangkaian ini.
4. Jari Terlalu Kering: Seperti tips di atas, coba gunakan jari yang agak lembap.

Jika semua orientasi komponen sudah benar namun tetap mati, pastikan nilai resistormu adalah 470Ω (bisa dilihat dari gelang warnanya: Kuning, Ungu, Cokelat, Emas). Jika nilainya terlalu besar, arus akan tertahan dan LED tidak bisa menyala.

Selamat mencoba proyek pertamamu! Jika ada bagian yang membingungkan, jangan ragu untuk membongkar dan merakitnya kembali dari awal ya!
