Step Up vs Step Down Converter: Pengertian, Cara Kerja, dan Perbedaannya

Kenapa sih ada step up dan step down converter dalam dunia elektronika?

Di dunia elektronika, step up dan step down converter ada karena sumber tegangan dan kebutuhan perangkat hampir tidak pernah sama. Setiap perangkat elektronik dirancang untuk bekerja pada tegangan tertentu yang spesifik dan stabil. Sementara itu, sumber daya seperti baterai, adaptor, aki, atau panel surya menghasilkan tegangan yang bisa lebih tinggi, lebih rendah, atau bahkan berubah-ubah. Perbedaan inilah yang membuat rangkaian konverter tegangan menjadi sangat penting.

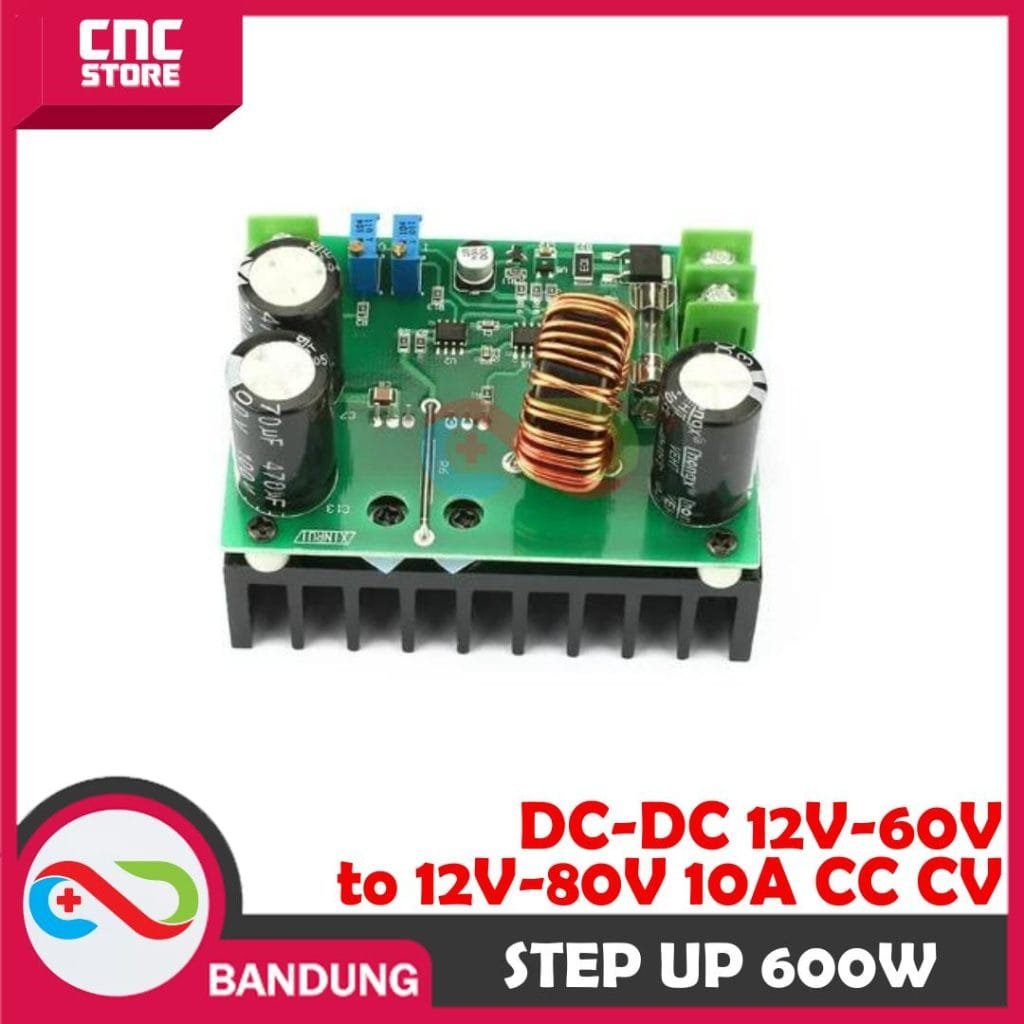

Step Up (Boost Converter)

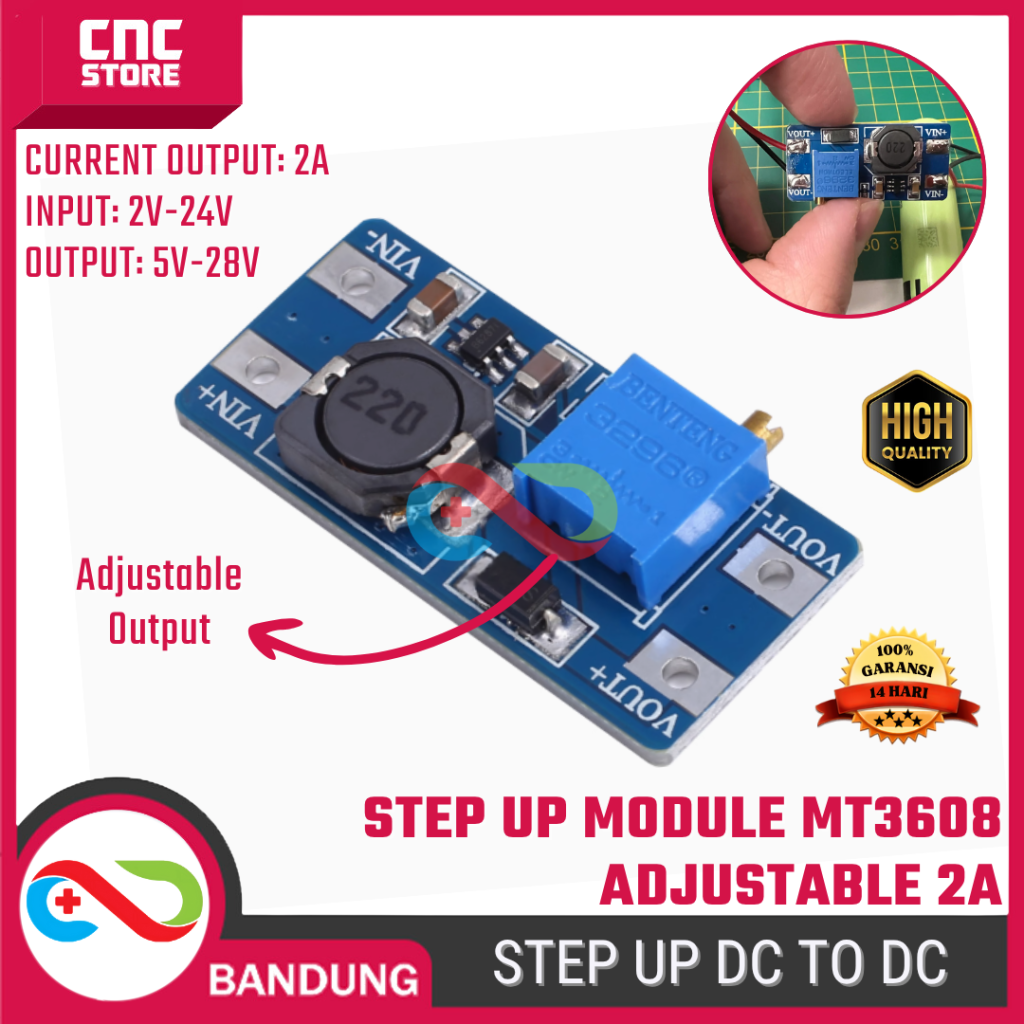

Step up converter adalah rangkaian elektronika yang berfungsi menaikkan tegangan DC dari level yang lebih rendah menjadi lebih tinggi. Artinya, tegangan output selalu lebih besar daripada tegangan input. Misalnya: Input 3,7V dari baterai lithium, output dinaikkan menjadi 5V atau 12V tanpa mengubah sumber dayanya.

Bagaimana Step Up Bisa Menaikan Tegangan?

Step up bekerja menggunakan prinsip penyimpanan dan pelepasan energi melalui induktor. Ketika saklar elektronik (MOSFET) aktif, arus mengalir dan energi disimpan dalam induktor dalam bentuk medan magnet. Saat saklar mati, energi dalam induktor dilepaskan dan ditambahkan ke tegangan input. Hasilnya, tegangan output menjadi lebih tinggi dari input.

Proses ini terjadi sangat cepat, ribuan hingga jutaan kali per detik. Karena itu disebut switching converter. Tidak ada energi yang diciptakan, hanya dikonversi.

Contoh Penggunaan dan Cara Penggunaan Step Up

Step up banyak dipakai pada sistem yang menggunakan baterai kecil tetapi membutuhkan tegangan lebih tinggi, seperti:

1. Powerbank (3,7V → 5V USB)
2. Driver LED
3. Modul IoT portable
4. Proyek Arduino berbasis baterai
5. Sistem sensor tenaga surya kecil

Kalau kamu pernah ngecas HP pakai powerbank, tanpa kamu sudah pakai step up.

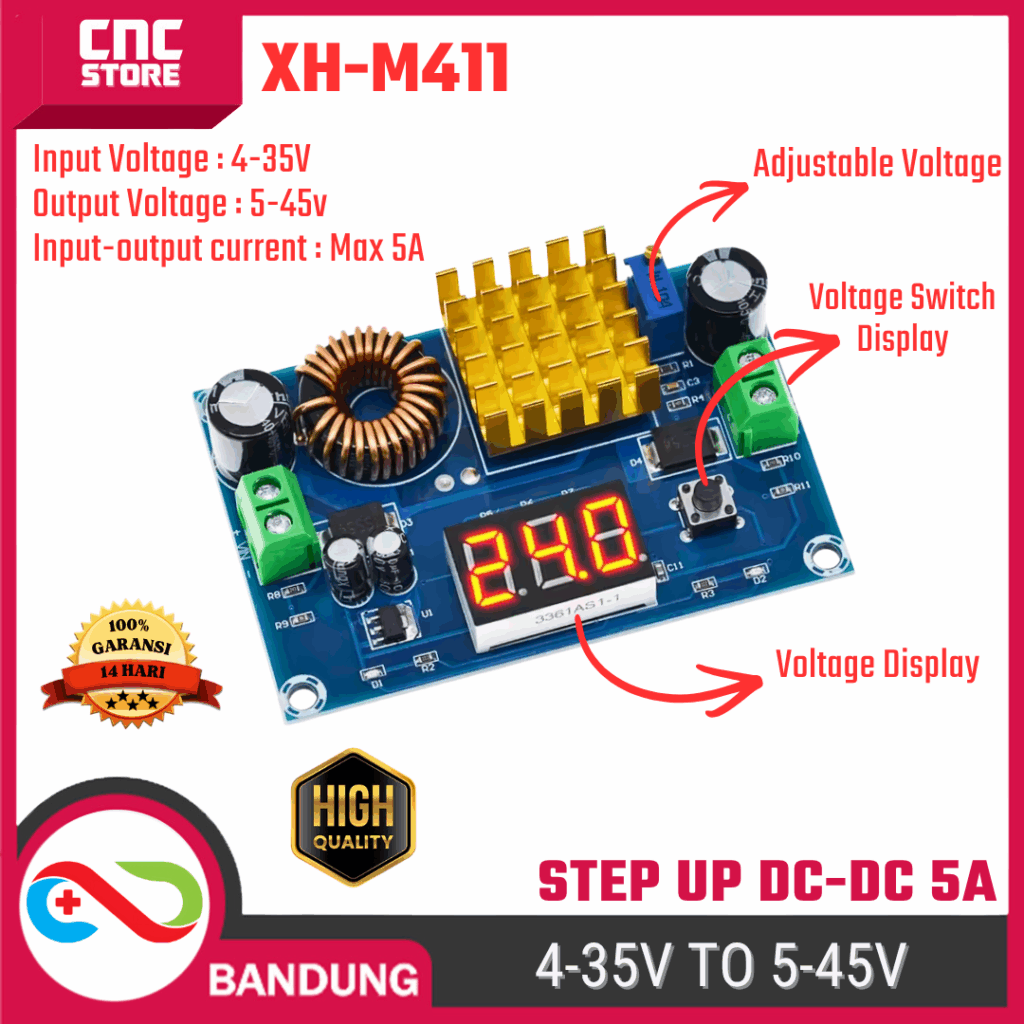

Cara Menggunakan Step Up

1) Tentukan kebutuhan tegangan output dulu

Sebelum colok-colok kayak lagi main lego:

• Tentukan output mau berapa volt (contoh 5V untuk USB, 9V, 12V, dll)

Pastikan device kamu kuat di tegangan itu (jangan asal “coba aja”)

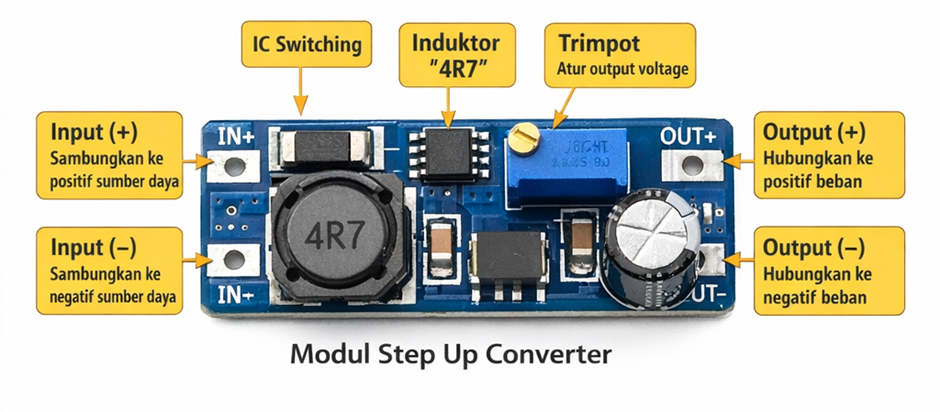

2) Sambungkan input ke sumber daya (IN+ dan IN−)

• IN+ ke positif sumber (misal + baterai 3.7V)
• IN− ke negatif sumber (GND baterai)

Catatan penting yang sering bikin orang nangis:

• Kalau polaritas kebalik, banyak modul langsung KO.
• Sumber daya harus DC, bukan AC.

3) Setel tegangan output dulu (tanpa beban)

Ini langkah yang paling sering dilewatin, lalu heran kenapa alatnya panas.

• Nyalakan sumber daya (input sudah masuk)
• Ambil multimeter
• Ukur di OUT+ dan OUT−
• Putar trimpot pelan-pelan sampai dapat tegangan target

Tips:

• Putar pelan, jangan kayak nyetel volume speaker hajatan.
• Beberapa modul: searah jarum jam biasanya naik, tapi tidak selalu. Kalau bingung ya lihat multimeter.

4) Baru sambungkan beban ke output (OUT+ dan OUT−)

Setelah output sudah sesuai:

• OUT+ ke positif beban
• OUT− ke negatif beban (GND)

5) Cek arus dan daya (biar tidak drop)

Ini yang sering bikin hasil “kok outputnya turun ya”:

Step up itu menaikkan tegangan, tapi daya tetap dibatasi. Kalau output butuh daya besar, arus input akan naik drastis.

Rumus gampangnya:

• Pout = Vout × Iout
• Pin kira-kira = Pout / efisiensi
• Iin kira-kira = Pin / Vin

Contoh realistis:

Kalau kamu mau 5V 1A (5 watt) dari baterai 3.7V, maka arus baterai bisa mendekati:

• 5W / 3.7V ≈ 1.35A (belum termasuk rugi-rugi)e

Kalau baterai/sumber kamu lemah, output bakal:

• drop
• modul panas
• restart sendiri
• atau mati permanen (opsi favorit semesta)

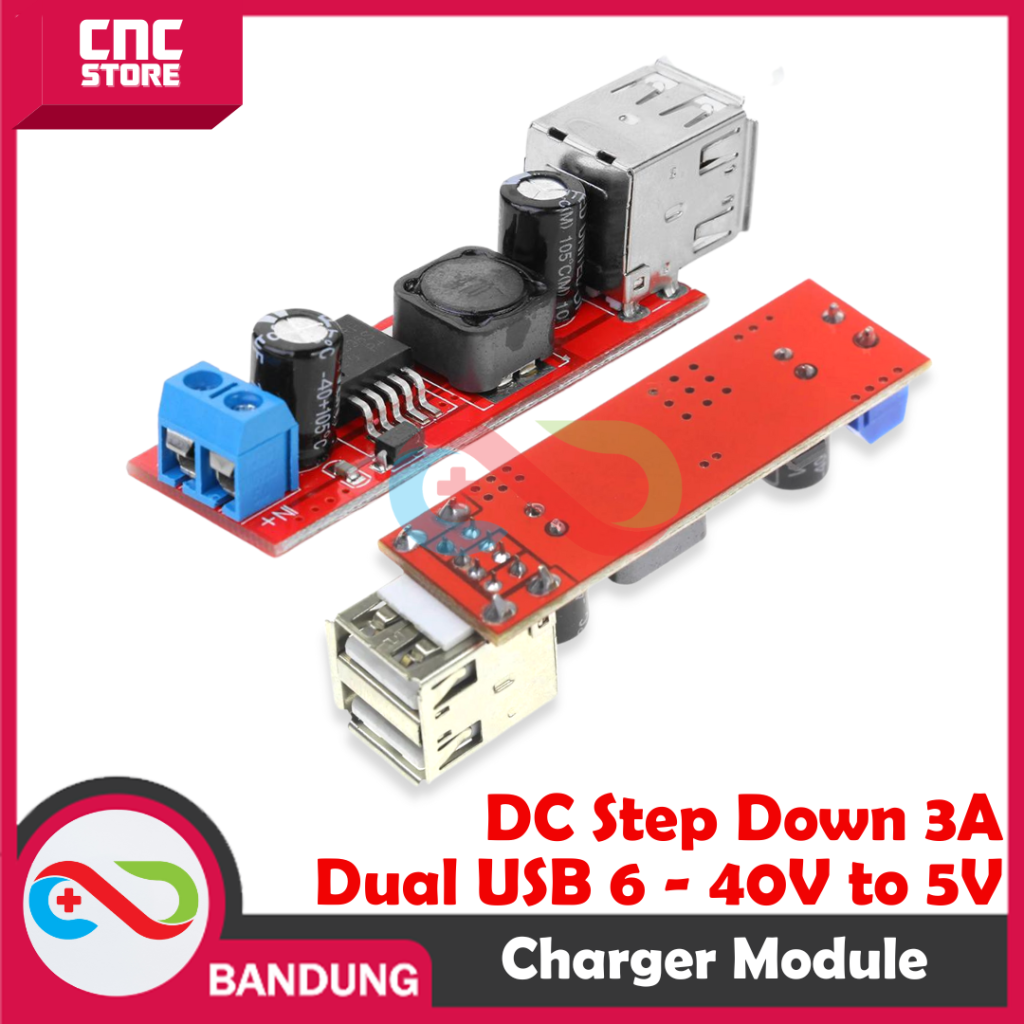

Step Down (Buck Converter)

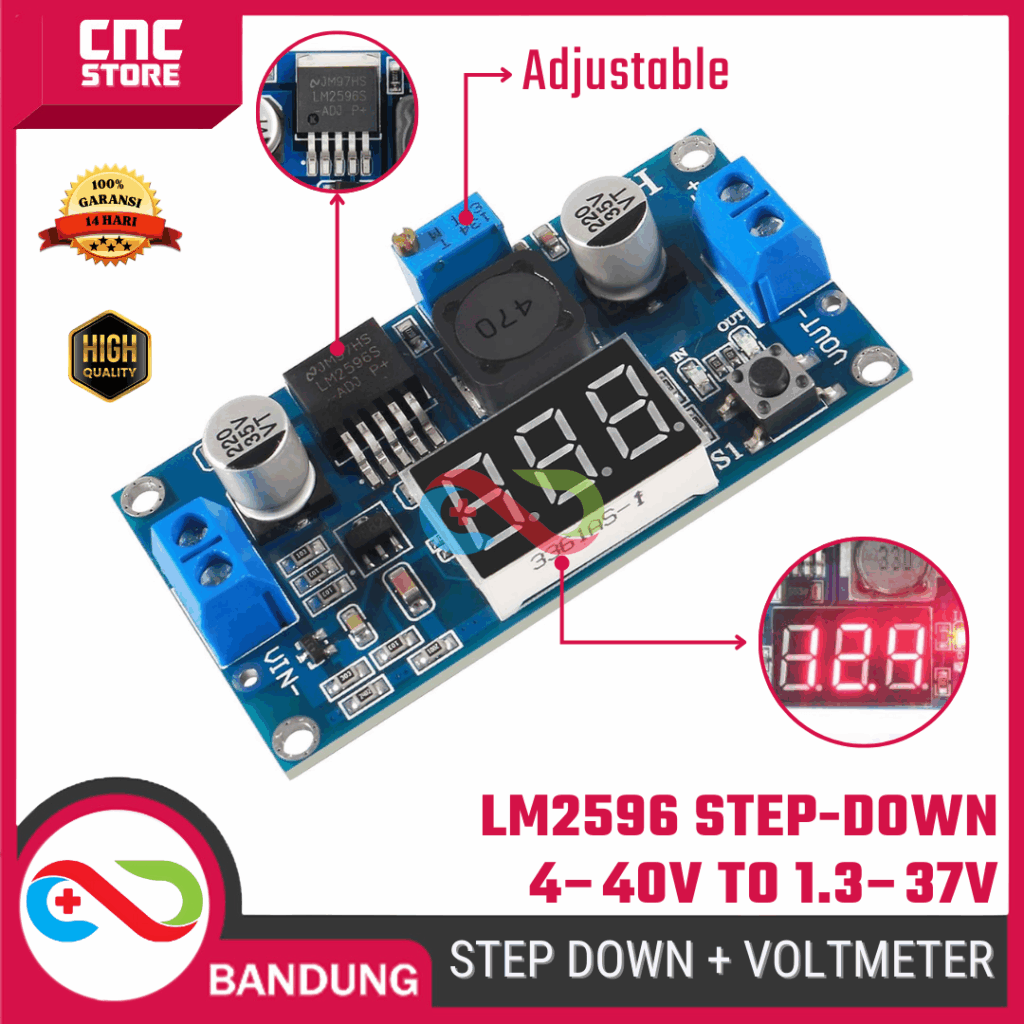

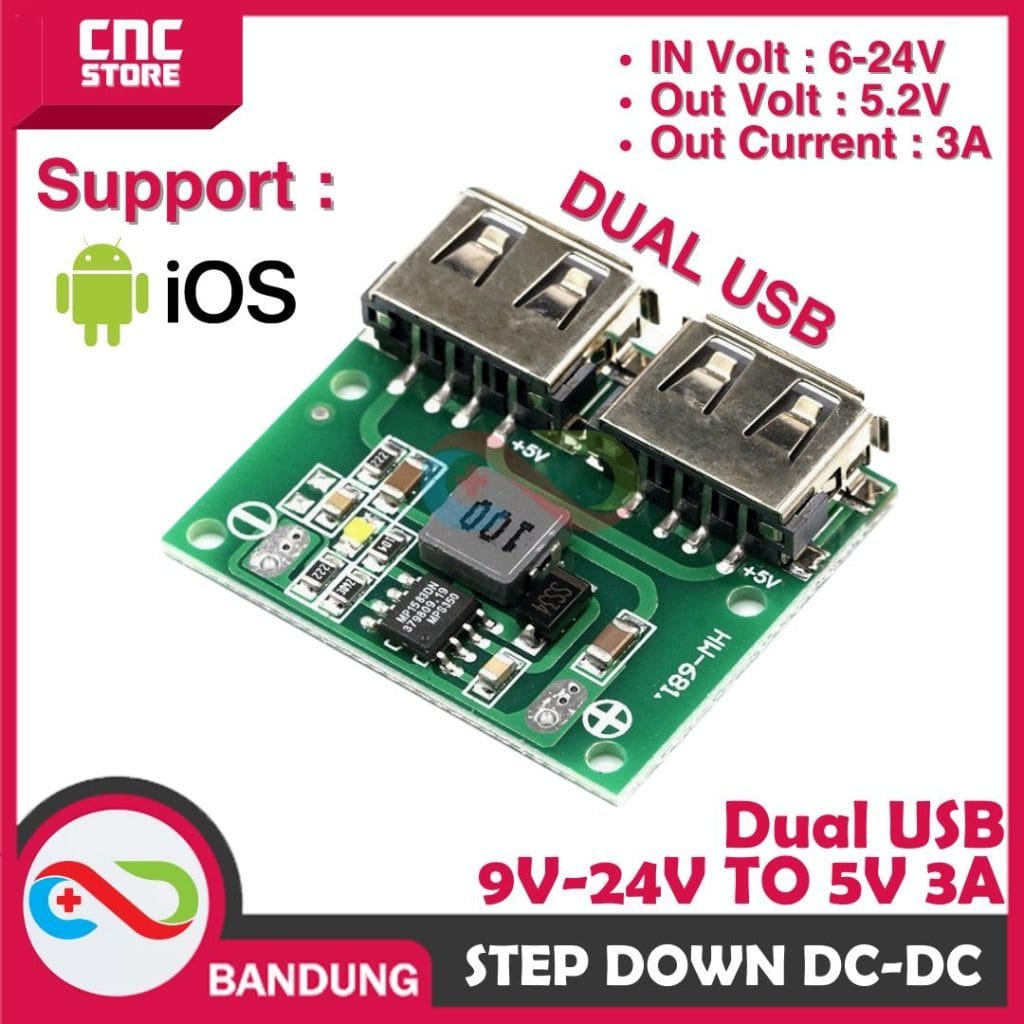

Step down converter adalah rangkaian elektronika yang berfungsi menurunkan tegangan DC dari level yang lebih tinggi menjadi lebih rendah. Artinya, tegangan output selalu lebih kecil daripada tegangan input. Misalnya: input 12V dari adaptor atau aki, lalu output diturunkan menjadi 5V atau 3,3V sesuai kebutuhan perangkat tanpa mengubah sumber dayanya.

Bagaimana Step Down Bisa Menurunkan Tegangan?

Step down bekerja menggunakan induktor dan saklar elektronik (MOSFET) yang menyala dan mati sangat cepat. Saat saklar ON, arus mengalir dari sumber ke induktor dan beban. Saat saklar OFF, induktor tetap menjaga arus mengalir sehingga tegangan tetap stabil.

Dengan mengatur lama waktu saklar menyala (duty cycle), rata-rata tegangan output bisa dibuat lebih rendah dari tegangan input. Semakin kecil waktu ON, semakin rendah tegangan output yang dihasilkan.

Proses ini terjadi sangat cepat sehingga output terlihat stabil dan efisien. Tidak ada energi yang dibuang secara besar seperti pada regulator linear, melainkan dikonversi dengan lebih efisien.

Contoh Penggunaan dan Cara Penggunaan Step Down

Step down banyak dipakai pada sistem yang memiliki sumber tegangan lebih tinggi tetapi membutuhkan tegangan lebih rendah, seperti:

1. Adaptor 12V → Arduino / ESP32 5V
2. Aki mobil 12V → sistem 5V atau 9V
3. CCTV dan perangkat keamanan
4. Sistem otomotif dan dashboard elektronik
5. Perangkat industri dengan supply 24V → 12V

Kalau kamu pernah menyalakan Arduino dari adaptor 12V menggunakan modul buck, berarti kamu  tanpa sadar sudah memakai step down.

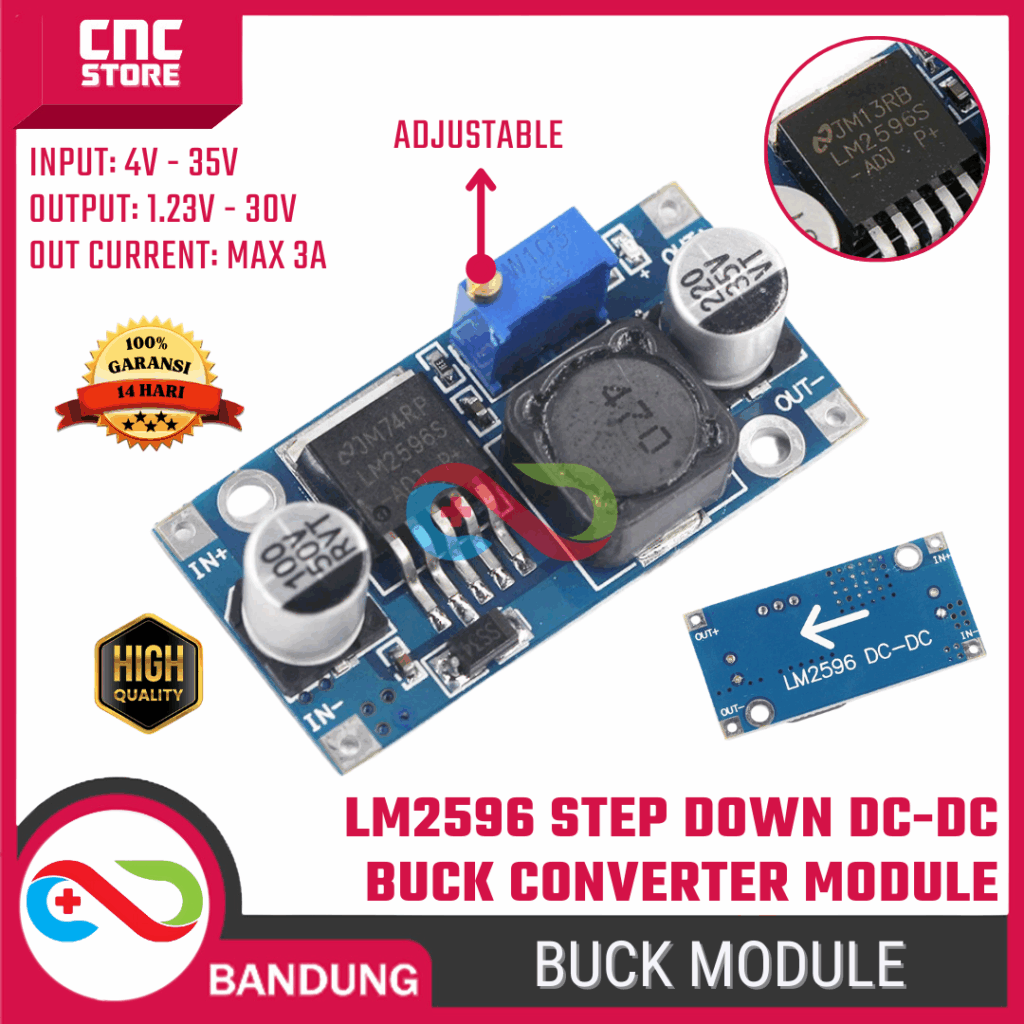

Cara Menggunakan Step Down

1) Tentukan kebutuhan tegangan output dulu

Sebelum langsung dipasang ke perangkat:

• Tentukan output mau berapa volt (contoh 5V untuk Arduino, 3,3V untuk ESP32, 9V untuk modul tertentu
• Pastikan perangkat memang membutuhkan tegangan itu, jangan asal cocok-cocokan

Step down menurunkan tegangan, tapi kalau kamu salah set dan terlalu tinggi, tetap bisa merusak perangkat.

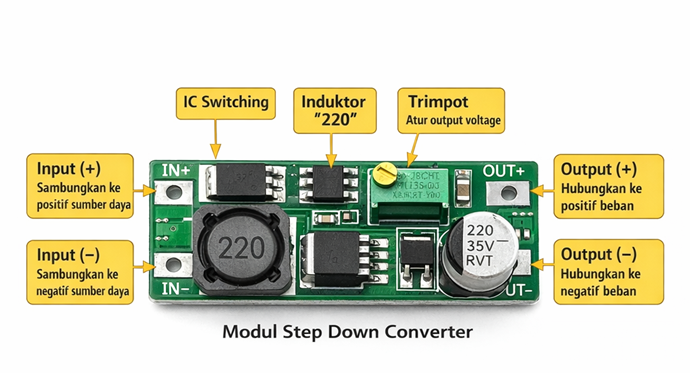

2) Sambungkan input ke sumber tegangan (IN+ dan IN−)

• IN+ ke positif sumber (misal + adaptor 12V)
• IN− ke negatif sumber (GND adaptor)

Catatan penting:

• Jangan sampai polaritas terbalik
• Pastikan tegangan input tidak melebihi batas maksimum modul
• Sumber harus DC, bukan AC

Banyak modul rusak bukan karena jelek, tapi karena inputnya kelewat tinggi.

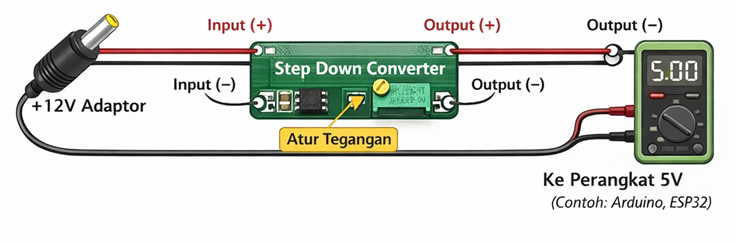

3) Setel tegangan output dulu (tanpa beban)

Langkah ini sering dilewati, lalu komponen ikut jadi korban.

• Nyalakan sumber daya
• Ukur tegangan di OUT+ dan OUT− dengan multimeter
• Putar trimpot perlahan sampai tegangan sesuai target

Tips:

• Putar sedikit demi sedikit
• Jangan mengandalkan feeling, selalu lihat angka di multimeter

Pastikan benar-benar stabil sebelum lanjut.

4) Baru sambungkan beban ke output

Setelah tegangan sesuai:

• OUT+ ke positif perangkat
• OUT− ke GND perangkat

Pastikan ground tersambung dengan benar. Salah wiring kecil bisa berakhir mahal.

5) Cek arus dan panas modul

Step down memang menurunkan tegangan, tapi arus tetap harus sesuai spesifikasi modul. Rumus dasarnya tetap sama:

• Pout = Vout × Iout
• Pin kira-kira = Pout / efisiensi

Contoh realistis:

Kalau kamu ambil 5V 2A (10 watt) dari input 12V, maka arus input kira-kira:

10W / 12V ≈ 0,83A (belum termasuk rugi-rugi)

Kalau arus output besar:

• Modul bisa panas
• Tegangan bisa drop
• Sistem bisa restart
• Atau modul rusak kalau dipaksa terus

Kesalahan Paling Sering Terjadi pada Step Up dan Step Down

1) Tidak Mengecek Tegangan Output Sebelum Dipakai

Ini klasik. Modul baru datang, langsung colok ke ESP32 atau Arduino tanpa ukur dulu.
Padahal banyak modul datang dengan setelan output acak dari pabrik.

Hasilnya:

• Komponen overvoltage
• Board panas
• Lalu muncul kalimat, “kok mati ya?”

Multimeter itu bukan aksesoris. Itu alat wajib.

2) Salah Polaritas (IN atau OUT Kebalik)

Kebalik positif dan negatif adalah cara tercepat membunuh modul.

Banyak step up dan step down murah tidak punya proteksi reverse polarity.
Sekali kebalik, langsung KO.

Dan ya, biasanya baru sadar setelah ada bau khas elektronik terbakar.

3) Mengabaikan Batas Arus Maksimum

Orang sering fokus di voltase, lupa cek ampere.

Contoh:

• Modul cuma kuat 2A
• Dipakai untuk beban 4A

Yang terjadi:

• Tegangan drop
• Modul panas
• Sistem restart
• Umur modul pendek

Converter bukan alat sulap. Ada batas fisiknya.

4) Tidak Memperhitungkan Daya Total

Banyak yang lupa bahwa daya itu tetap.

Rumusnya tetap berlaku:

P = V × I

Kalau step up menaikkan tegangan, arus input akan naik.
Kalau step down menurunkan tegangan, arus output bisa lebih besar.

Kalau sumber daya tidak cukup kuat, hasilnya:

• Drop
• Noise
• Tidak stabil

5) Mengabaikan Pendinginan

Semakin besar arus, semakin besar panas.

Modul kecil tanpa heatsink dipaksa kerja dekat batas maksimal terus-menerus?
Ya wajar kalau panas.

Converter switching itu efisien, tapi bukan berarti tidak menghasilkan panas sama sekali.

6) Menggunakan Input Melebihi Spesifikasi

Ini sering terjadi di step down.

Contoh:

• Modul maksimal 24V
• Dicolok ke 30V

Sekali spike, selesai.

Spesifikasi itu bukan saran. Itu batas aman.

7) Tidak Memahami Karakter Beban

Motor, pompa, dan beban induktif punya lonjakan arus saat start.

Kalau tidak diberi kapasitor tambahan atau margin arus cukup:

• Tegangan drop saat start
• Sistem restart
• Modul stress

Converter suka beban stabil, bukan drama.

Kesimpulan

Step up dan step down converter berfungsi menyesuaikan tegangan sumber daya agar sesuai dengan kebutuhan perangkat. Step up menaikkan tegangan ketika sumber terlalu rendah, sedangkan step down menurunkannya ketika sumber terlalu tinggi. Keduanya bekerja secara efisien menggunakan sistem switching, namun tetap memiliki batas arus dan daya yang harus diperhatikan. Dengan memahami cara kerja dan penggunaannya yang benar, sistem elektronika dapat berjalan lebih aman, stabil, dan tidak mudah rusak.
