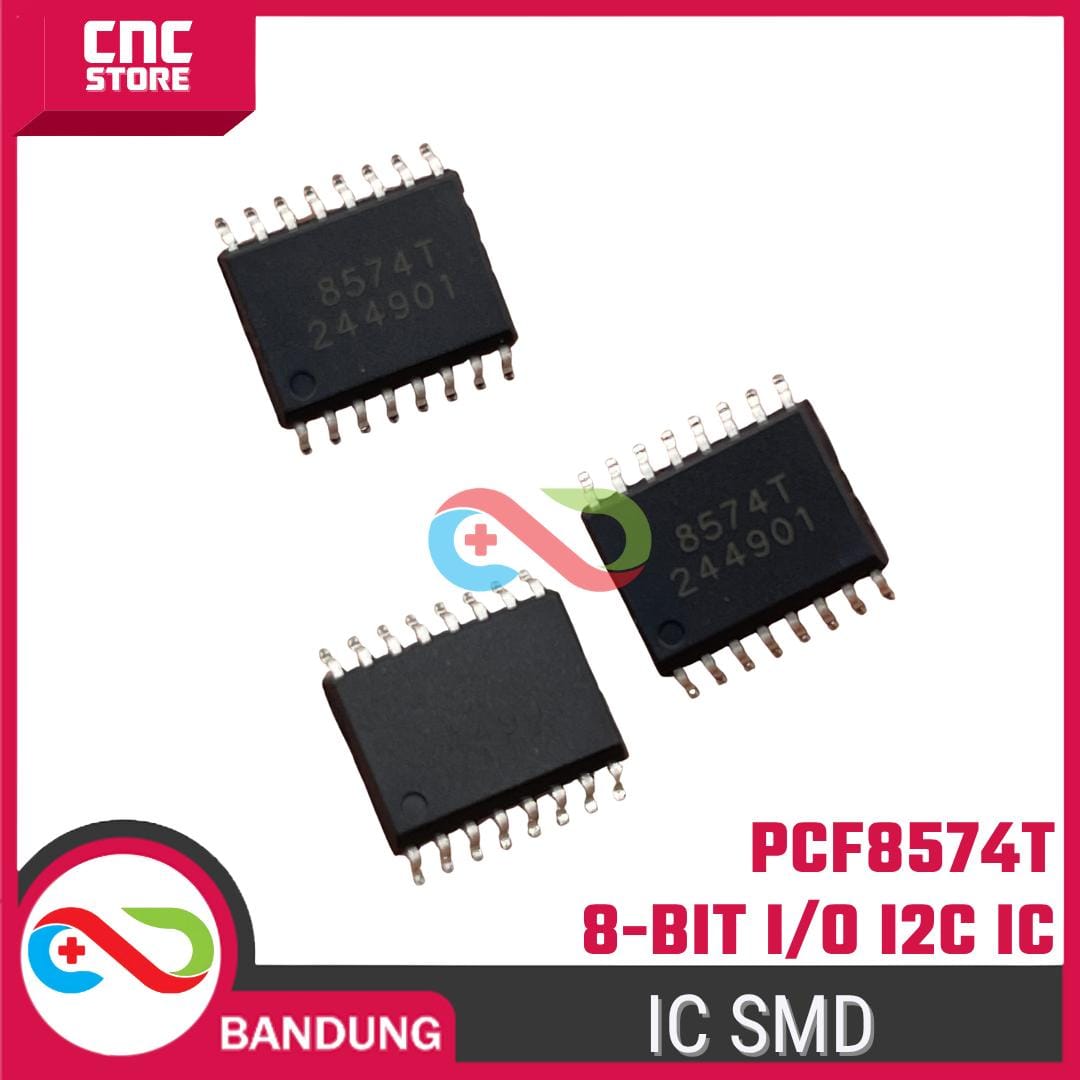

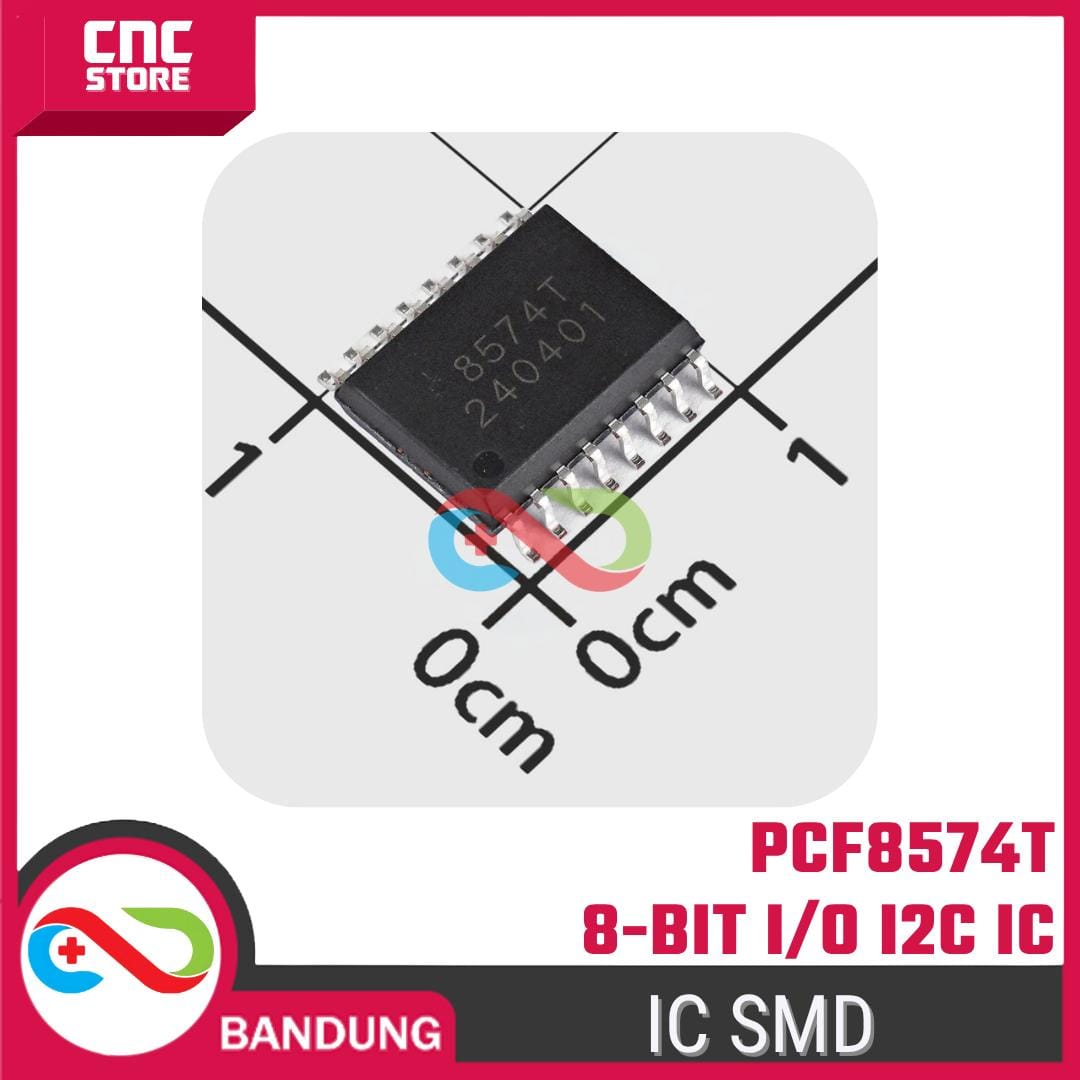

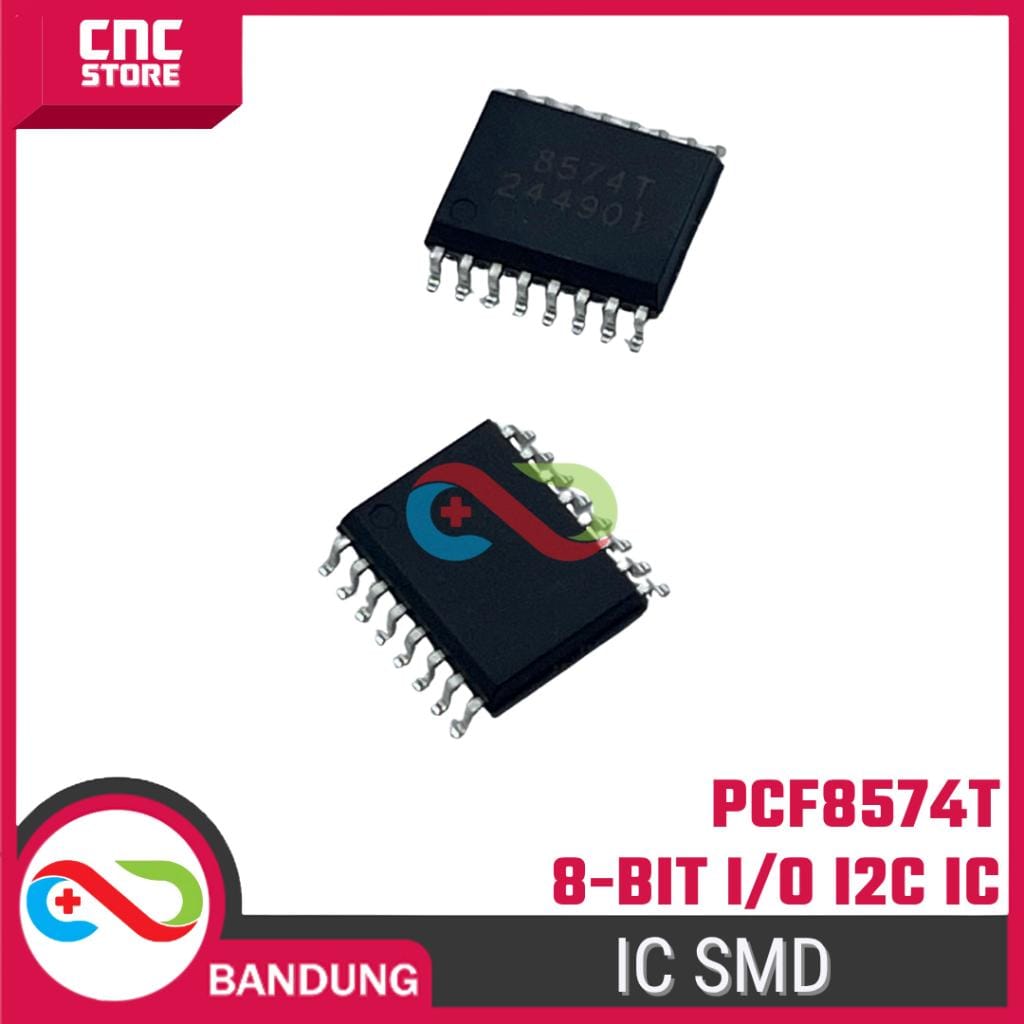

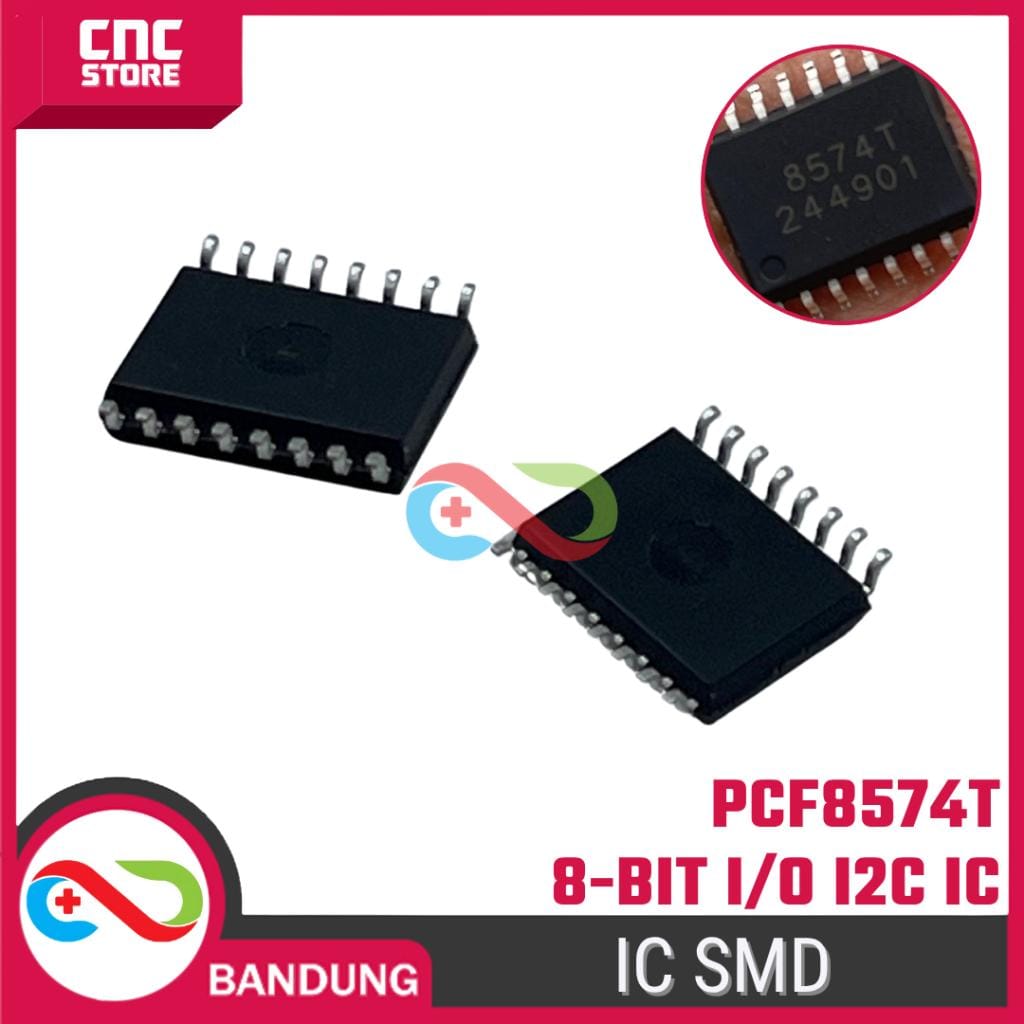

PCF8574T SMD 8-Bit I/O I2C IC – Modul I/O I2C untuk Proyek Arduino dan Elektronik

ICS-0056

=======

Kenapa CNC STORE BANDUNG?

? Produk high quality

? Ada garansi 14 hari

? Bisa tanya teknis & dibantu

? Cocok untuk teknisi, pelajar, & DIY

==== Deskripsi ====

PCF8574/74A menyediakan ekspansi I/O (Input/Output) jarak jauh untuk penggunaan umum melalui komunikasi dua arah dengan bus I2C dua kabel (clock serial (SCL) dan data serial (SDA)).?

PCF8574 dan PCF8574A secara fungsional identik, perbedaannya hanya pada bagian alamat slave tetap. Dengan tiga pin alamat perangkat keras, memungkinkan hingga 8 chip dari masing-masing jenis (8574 dan 8574A) untuk digunakan dalam satu bus I2C ? jadi totalnya hingga 16 ekspander I/O, mendukung maksimal 128 I/O (misalnya 128 LED).?

Chip ini juga memiliki fitur Power-On Reset (POR) internal yang akan menginisialisasi semua I/O sebagai input dengan arus pull-up internal lemah sebesar 100 ?A.?

Yuk segera di order~!?

====Spesifikasi ====

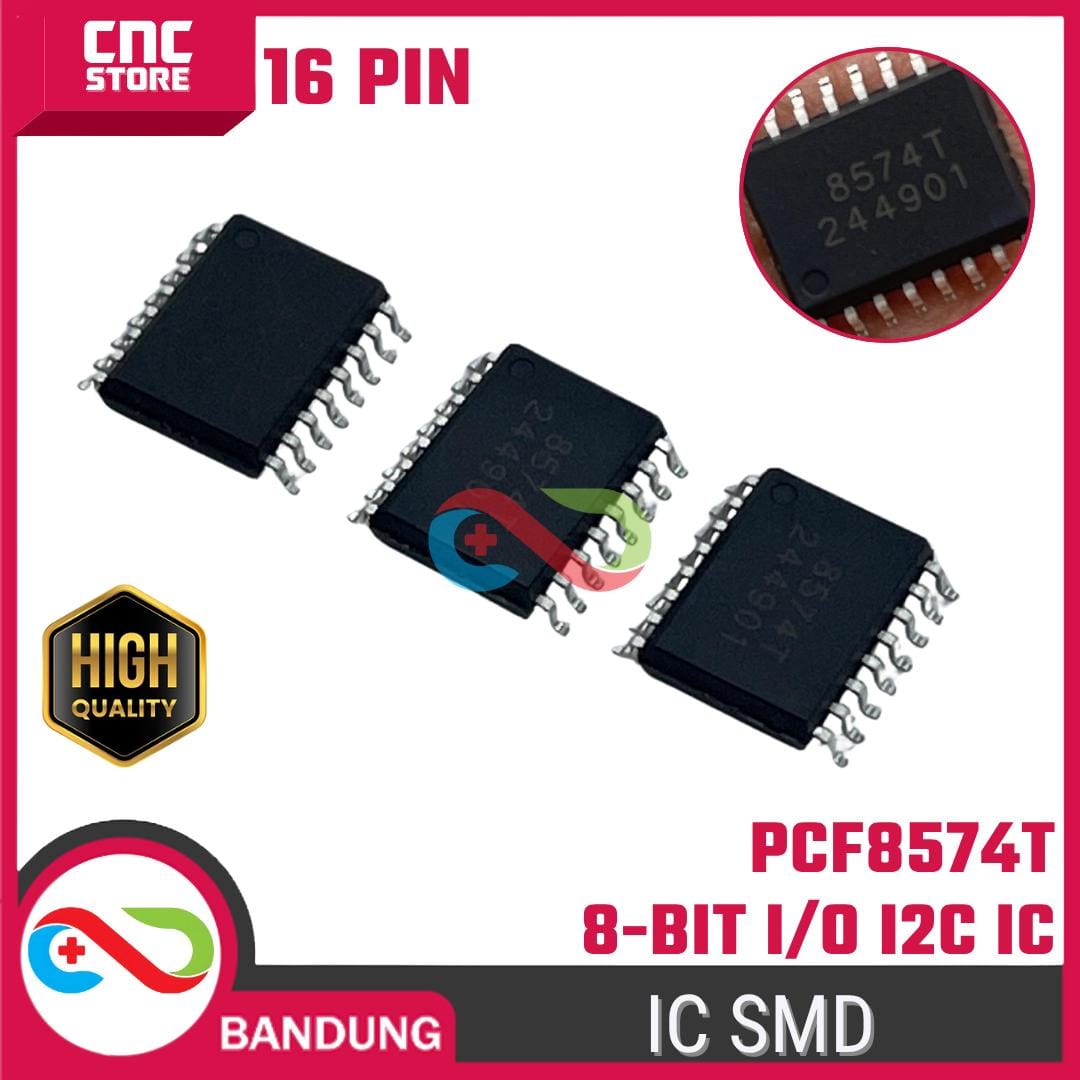

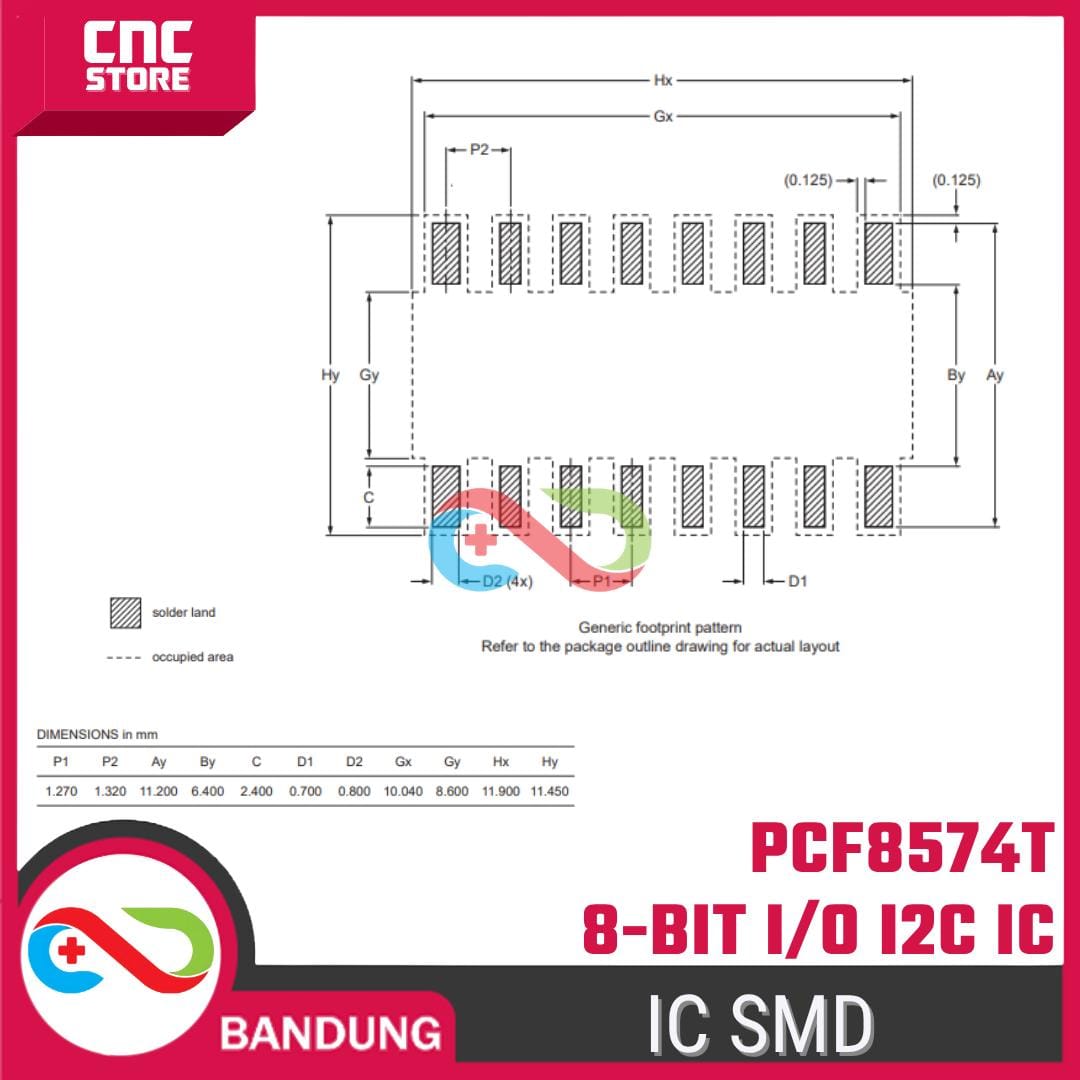

* Tipe SO16
* Antarmuka I2C-bus 100 kHz (Mode standar I2C-bus)
* Tegangan operasi 2.5 V hingga 6 V (pin I/O tidak toleran terhadap tegangan berlebih, ditahan ke VDD dengan arus sumber 100 ?A)
* 8 pin I/O jarak jauh (remote) yang secara default diatur sebagai input saat power-up
* Kemampuan arus sink total dari paket: 80 mA
* Keluaran interrupt open-drain aktif-LOW (logika aktif saat rendah)

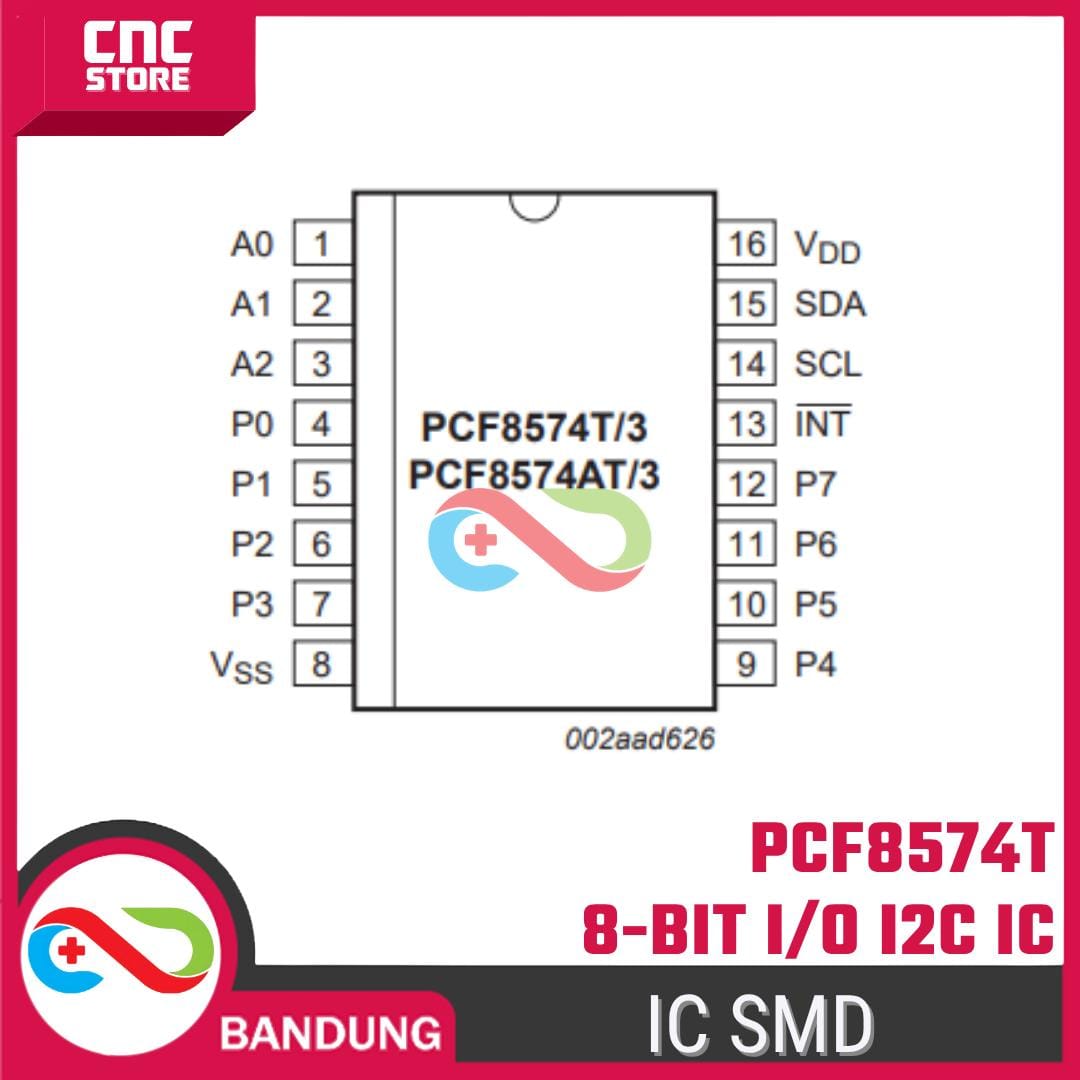

* Delapan alamat slave yang dapat diprogram melalui tiga pin alamat
* Arus siaga rendah (sekitar 2.5 ?A secara tipikal)
* Suhu operasi dari -40 ?C hingga +85 ?C
* Perlindungan ESD melebihi 2000 V (HBM) sesuai JESD22-A114 dan 1000 V (CDM) sesuai JESD22-C101
* Pengujian latch-up sesuai standar JEDEC JESD78, dengan ketahanan lebih dari 100 mA

==== Aplikasi ====

– LED signs and displays?

– Servers

– Key pads?

– Industrial control?

– Medical equipment?

– PLC?

– Cellular telephones

– Mobile devices?

– Gaming machines?

– Instrumentation and test measurement?

==== Paket ====

1Pcs PCF8574T SMD 8-Bit I/O I2C IC
