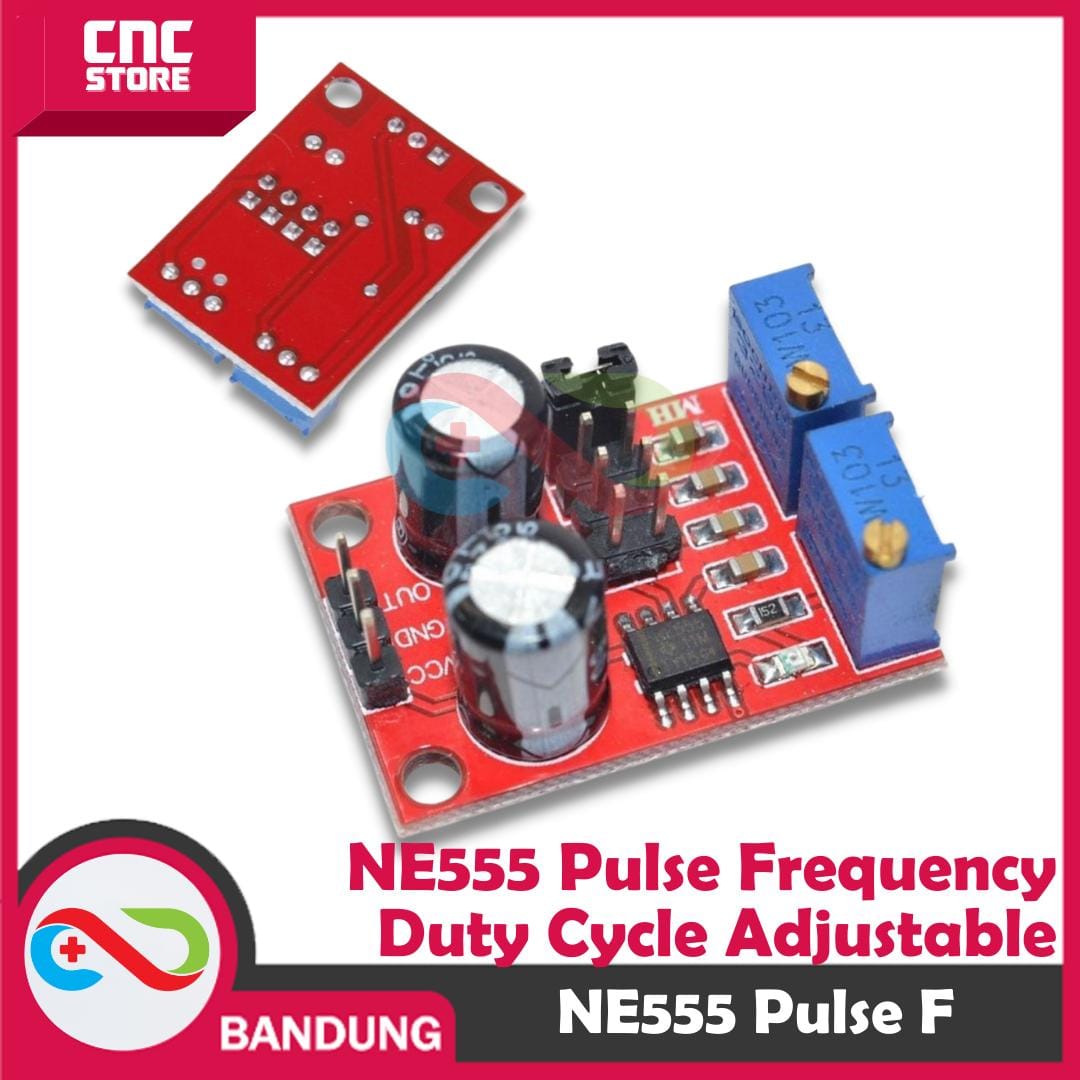

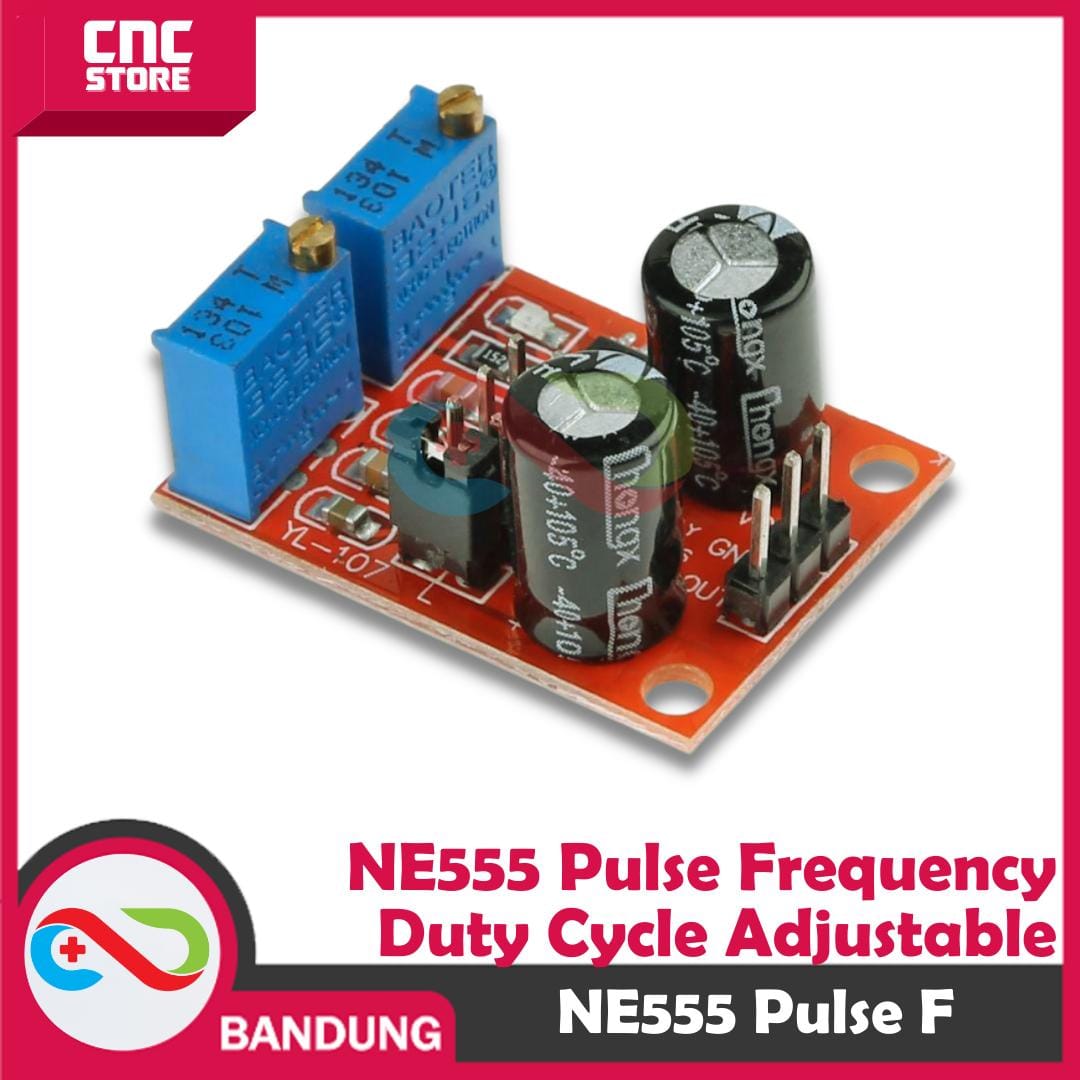

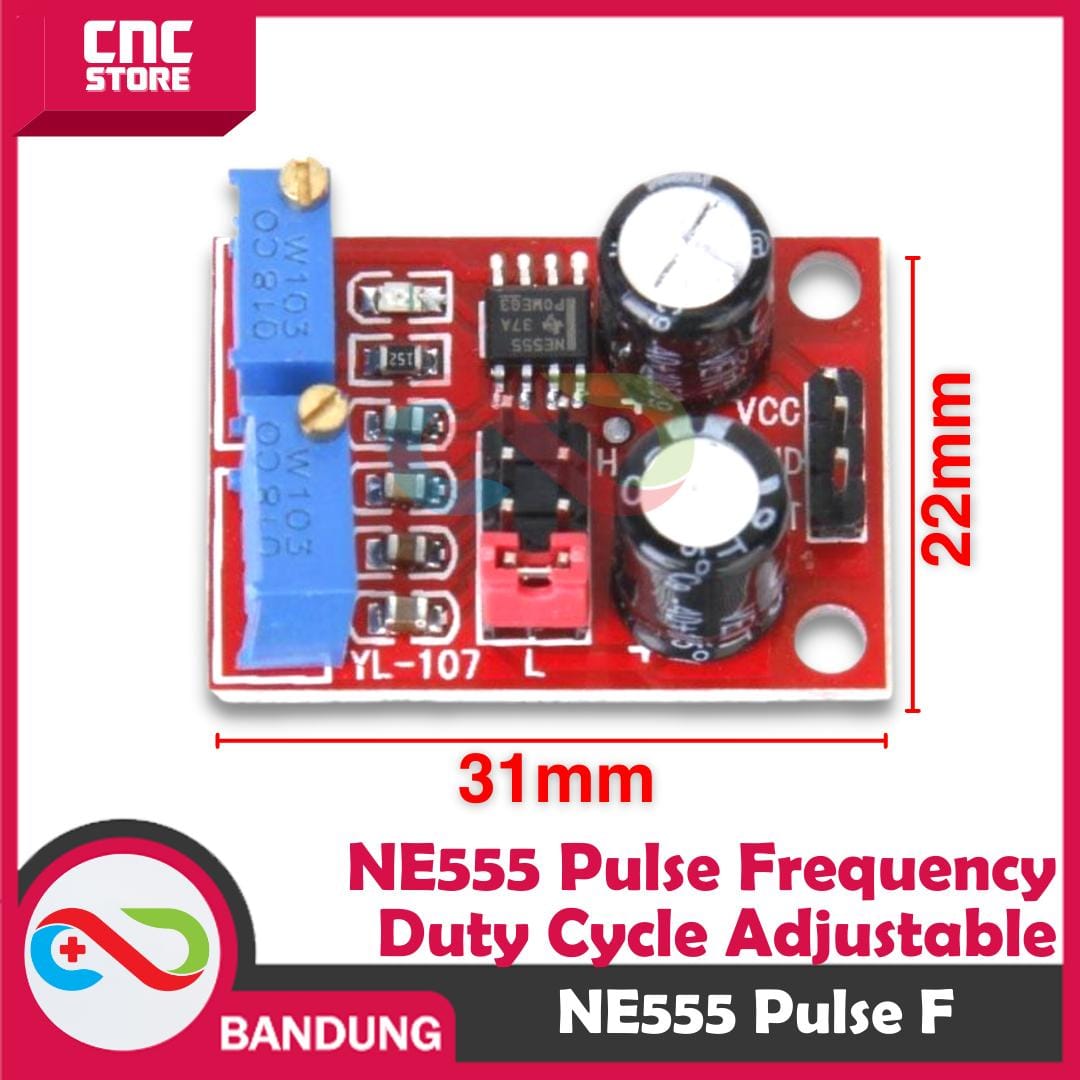

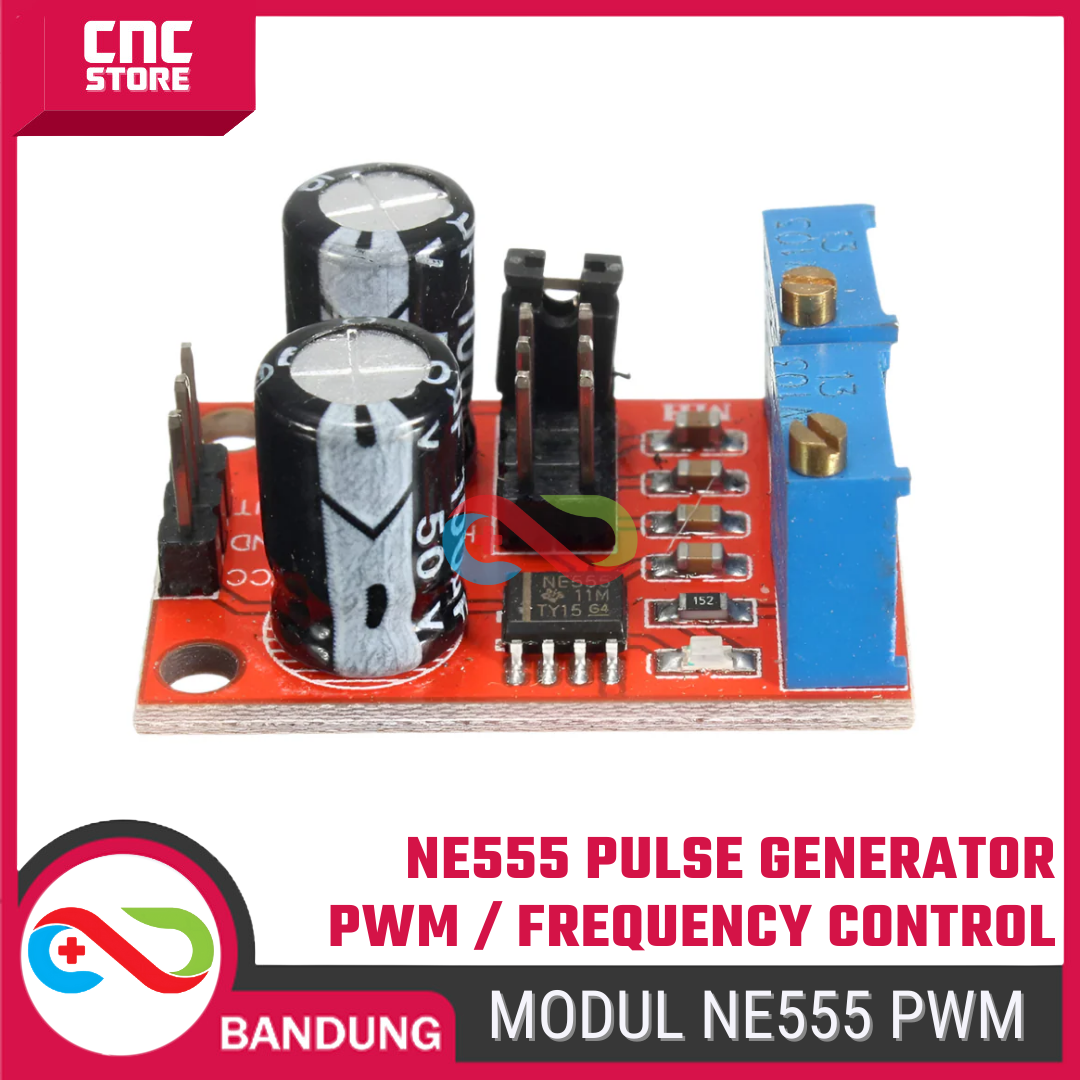

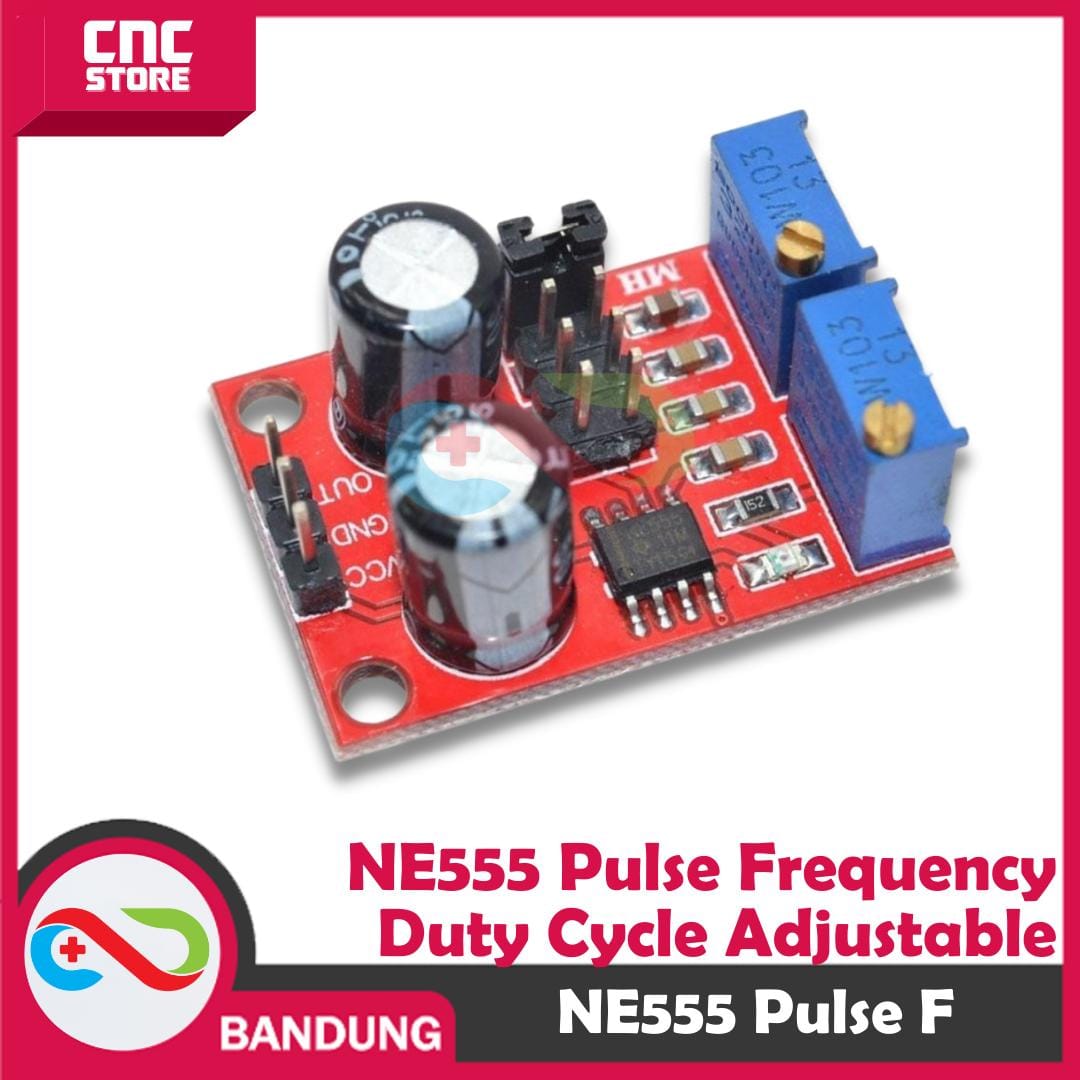

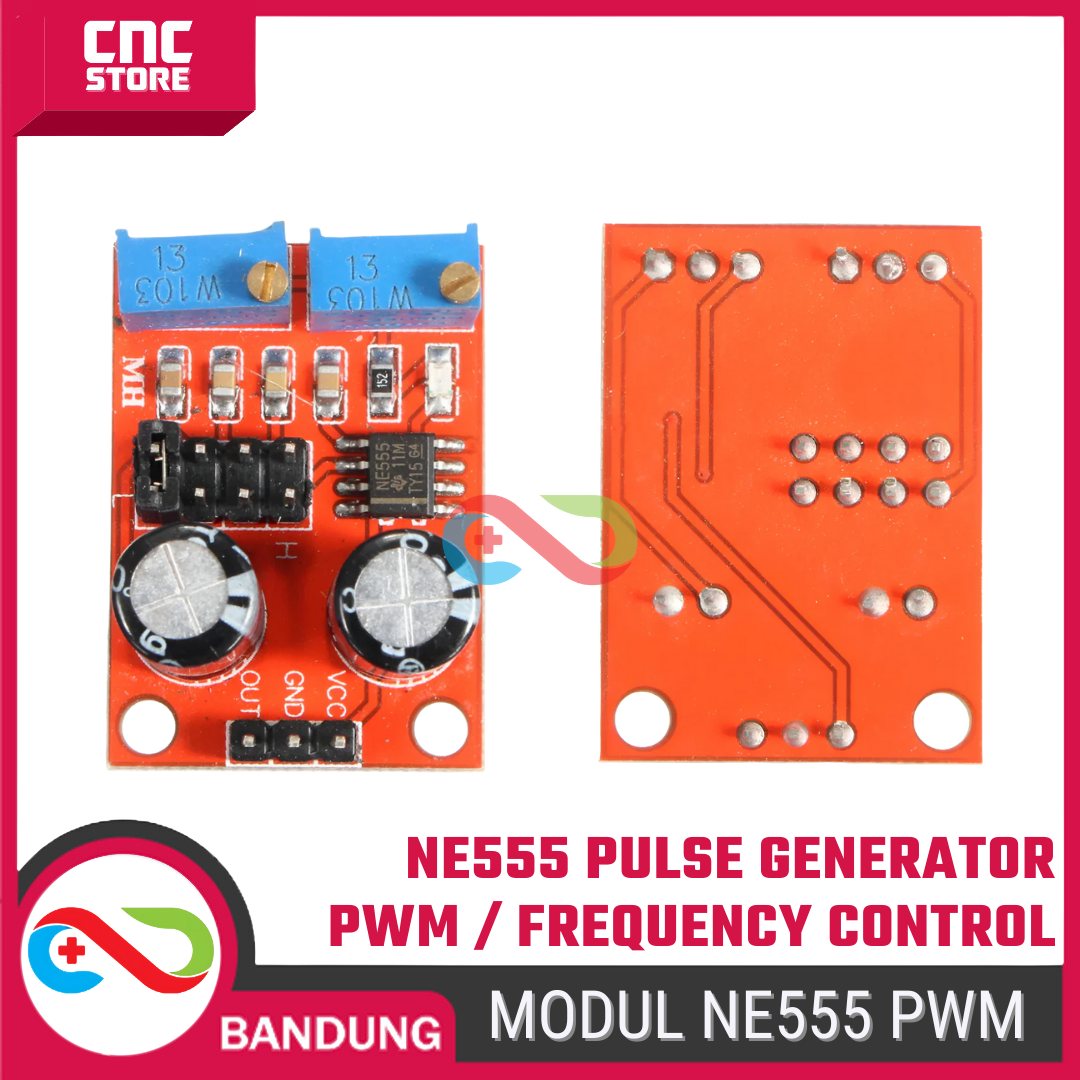

Modul Generator Pulsa NE555 – Pengatur Frekuensi, Duty Cycle, dan Sinyal PWM Square

MDL-0022
========
Kenapa CNC STORE BANDUNG?
Produk high quality
Ada garansi 14 hari
Bisa tanya teknis & dibantu
Cocok untuk teknisi, pelajar, & DIY

==== Deskripsi ====
Halo Insan Bangor!
Pernah pengen main-main sama kecepatan motor DC, kedip LED, atau pengujian rangkaian tapi males bikin osilator dari nol?
Tenang… tinggal pakai Modul NE555 PWM Generator ini — atur frekuensi, atur duty cycle, langsung keluar sinyal square wave stabil tanpa ribet!
Cocok buat pemula, maker, sampai teknisi elektronik

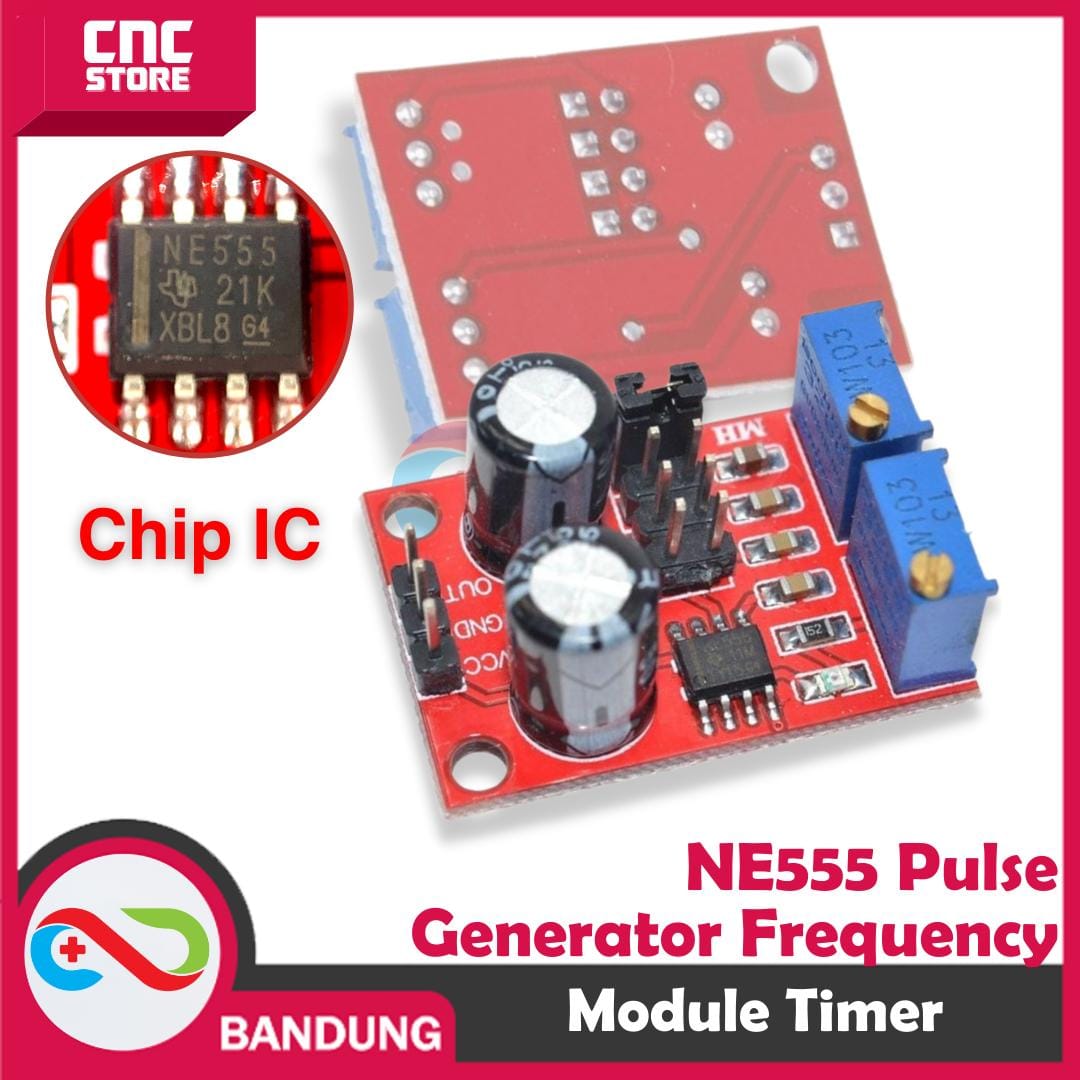

Modul ini menggunakan IC legendaris NE555 sebagai penghasil sinyal PWM / pulsa kotak (square wave).

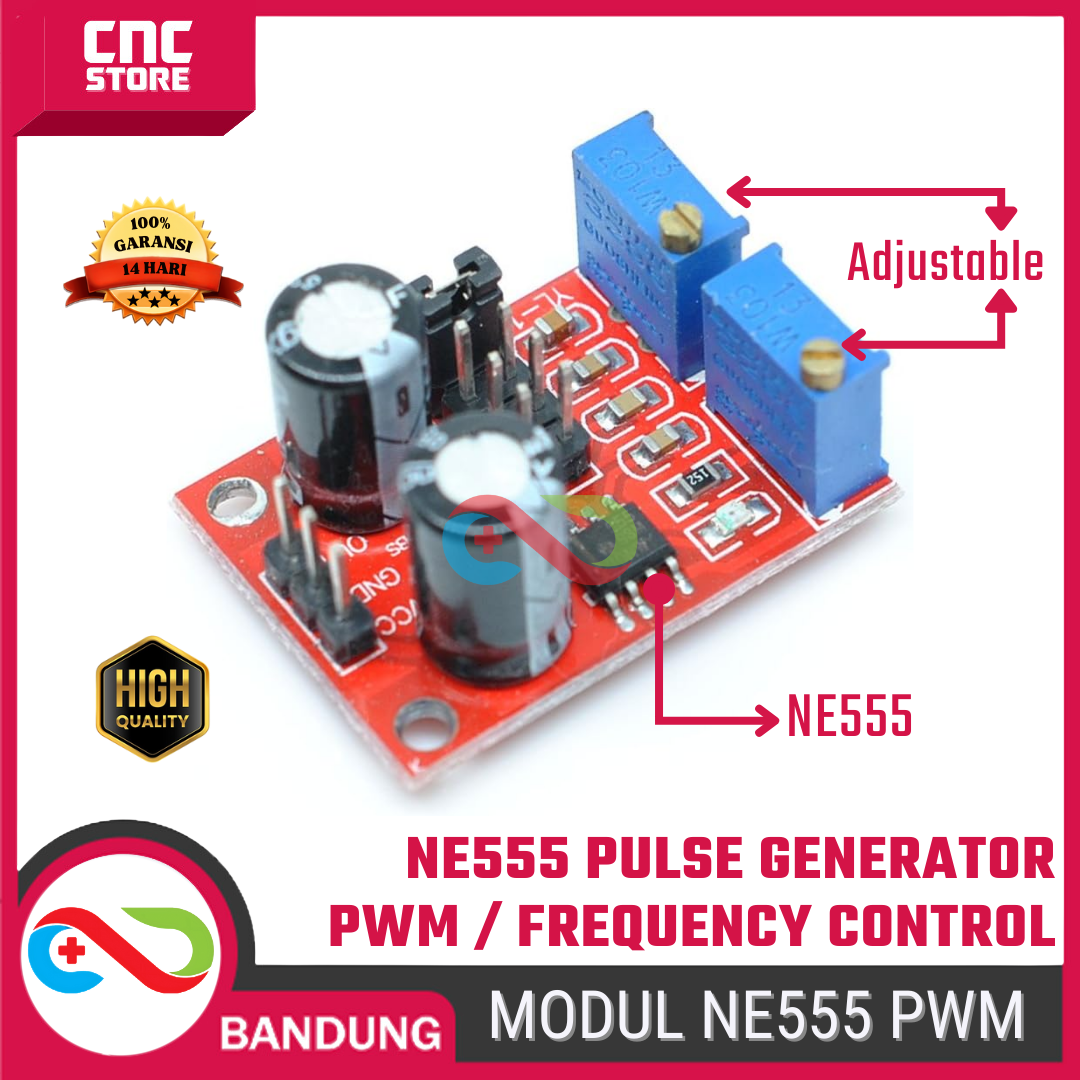

Frekuensi dan duty cycle dapat diatur secara terpisah lewat 2 potensiometer biru sehingga sangat fleksibel untuk berbagai eksperimen elektronika.

==== Spesifikasi ====
– IC utama: NE555 Timer
– Frekuensi keluaran: berkisar 1 Hz – 200 kHz (tergantung setelan)
– Duty cycle: 0% – 100% (full adjustable)
– Bentuk sinyal: Square Wave
– Output amplitude: 0–5V
– Dua potensiometer:
Potensiometer 1: Frequency adjust
Potensiometer 2: Duty cycle adjust
– Tegangan masukan : 5V-15VDC. Catu daya 5V, arus keluaran dapat sekitar 15MA; Catu daya 12V, arus keluaran bisa sekitar 35MA;
– Arus input: 100MA
– Amplitudo keluaran : 4.2V Vpp hingga 11.4V Vpp. (Berbeda tergantung pada tegangan input, amplitudo output akan berbeda)
– Arus keluaran maksimum: 15MA (5V power supply, Vpp lebih besar dari 50%), 35MA (12V power supply, Vpp lebih besar dari 50%)

==== Paket ====
1x Modul Generator Pulsa NE555
