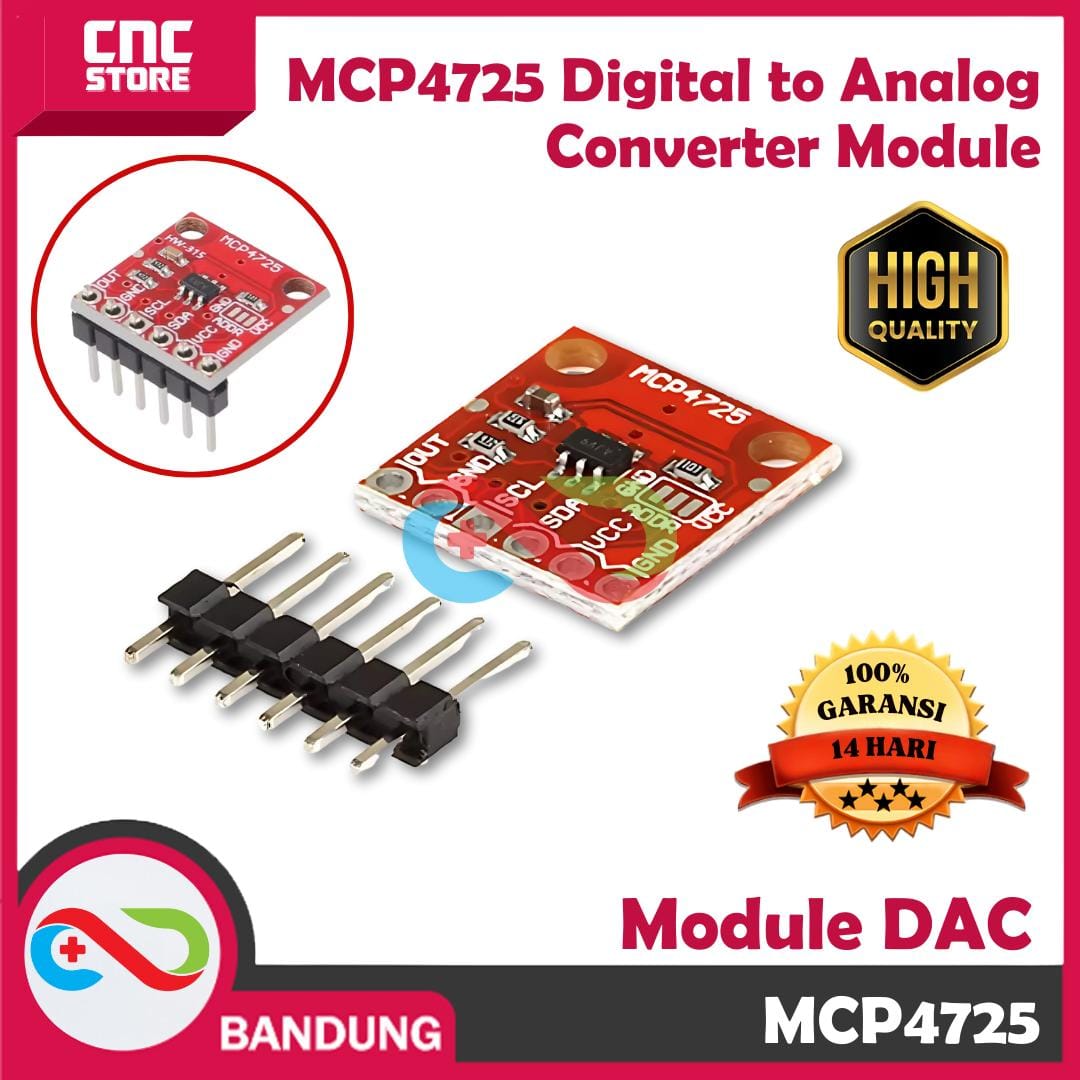

MCP4725 MCP 4725 DIGITAL TO ANALOG DAC CONVERTER MODULE

BRD-0101

==================================

Sebagian besar mikrokontroler (MCU) tidak memiliki keluaran analog sejati. Biasanya, mereka menggunakan PWM (Pulse Width Modulation) untuk mensimulasikan sinyal analog dengan menghidupkan dan mematikan sinyal digital secara cepat. Walaupun metode ini cukup untuk banyak aplikasi, beberapa sistem memerlukan tegangan analog murni yang dikendalikan secara komputerisasi. Di sinilah modul MCP4725 menjadi solusi. ?

Fitur Utama Modul DAC MCP4725:

– Konverter Digital ke Analog (DAC) 12-bit dengan resolusi tinggi. ?

– Satu saluran output yang mampu mengalirkan arus hingga 25mA. ???

– Waktu penyesuaian (settling time) hanya 6 mikrodetik. ?

– EEPROM bawaan untuk menyimpan pengaturan meski daya dimatikan. ?

– Kompatibel dengan logika 3.3V dan 5V.

Output DAC

Modul ini memiliki satu saluran output 12-bit, memberikan 4096 tingkat resolusi. ?

– Untuk tegangan suplai 5V, setiap langkah memiliki resolusi 1.22mV (5V/4095). ?

– Waktu penyesuaian (settling time) modul ini hanya 6 mikrodetik, memungkinkan output dengan cepat menyesuaikan ke nilai baru. ?

– Output dapat mengalirkan atau menyerap arus hingga 25mA, cocok untuk aplikasi arus rendah atau dapat diperkuat lebih lanjut untuk mendukung aplikasi yang lebih besar.

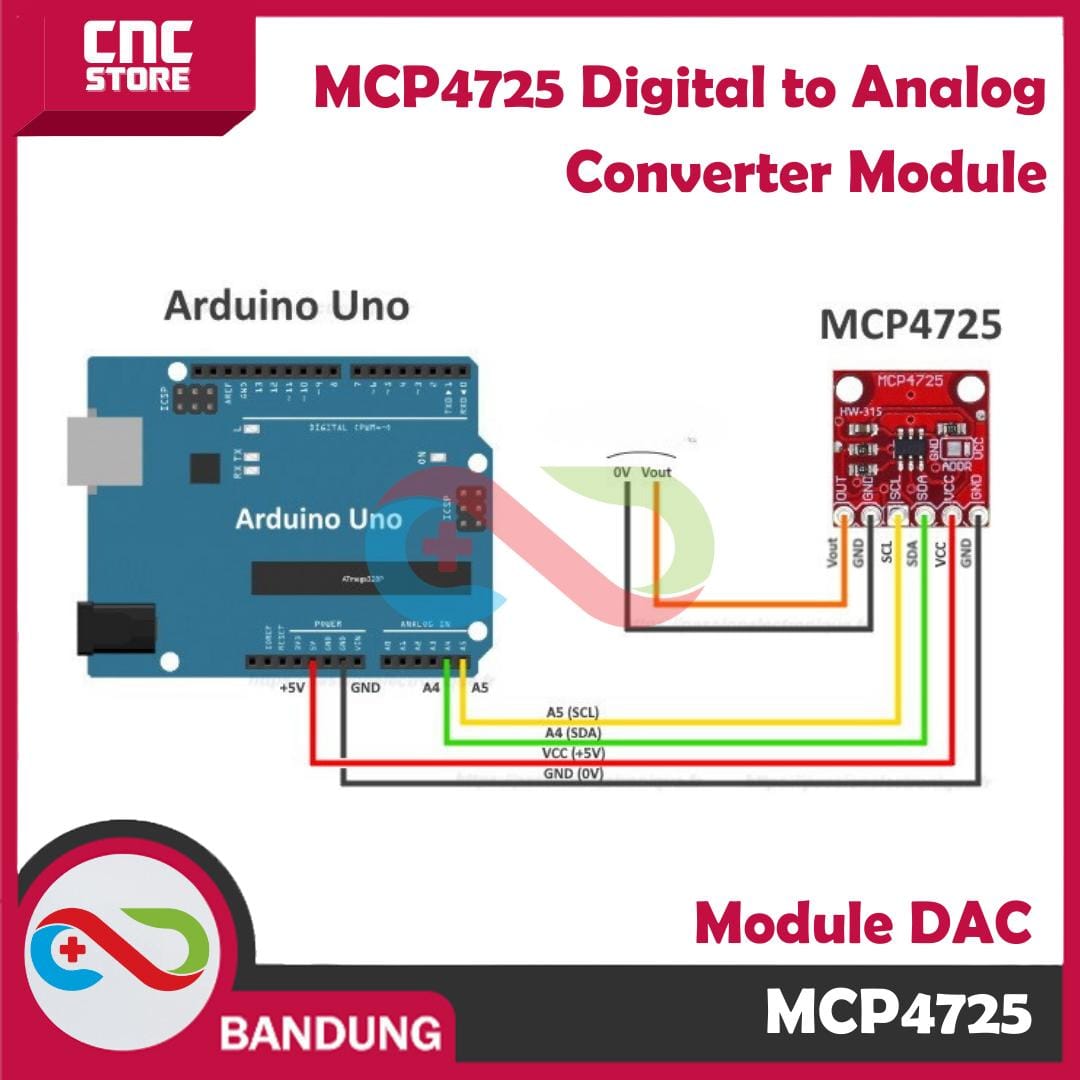

Antarmuka I2C dan Pengaturan Alamat

Modul ini menggunakan antarmuka I2C yang sederhana dan dapat diatur untuk menggunakan dua alamat I2C berbeda. Hal ini memungkinkan penggunaan beberapa modul dalam satu sistem atau menghindari konflik alamat dengan perangkat lain. ?

– Pengaturan Alamat I2C:

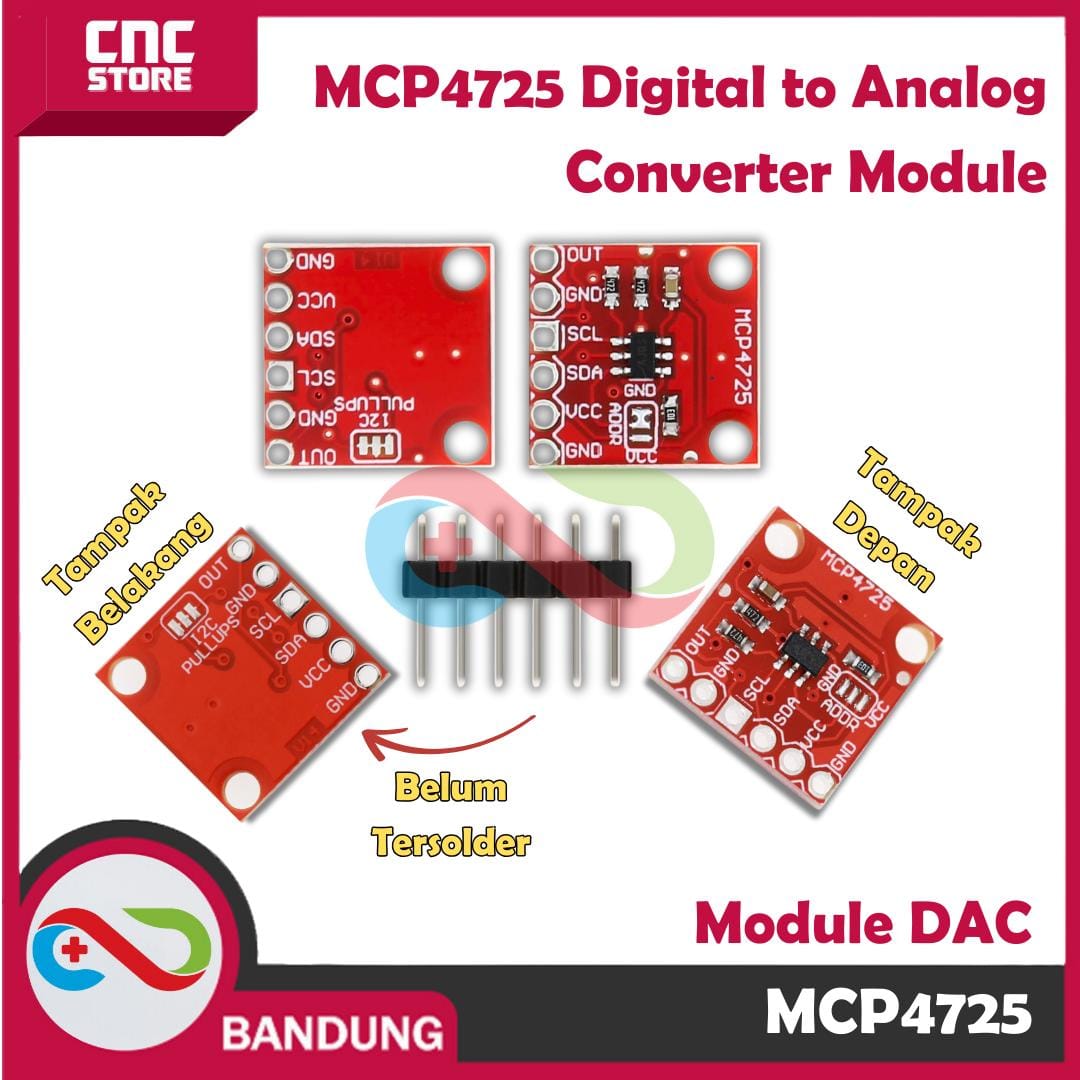

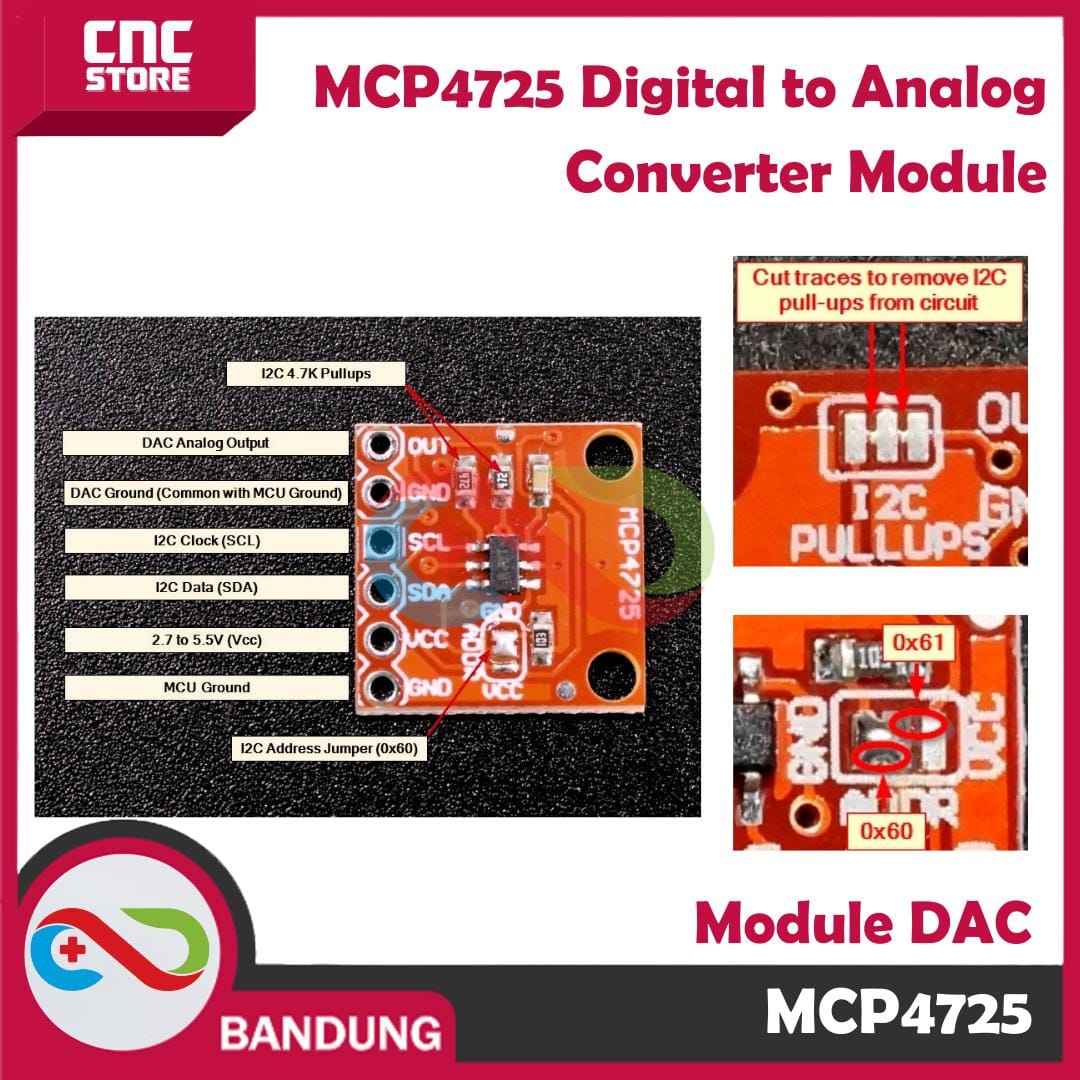

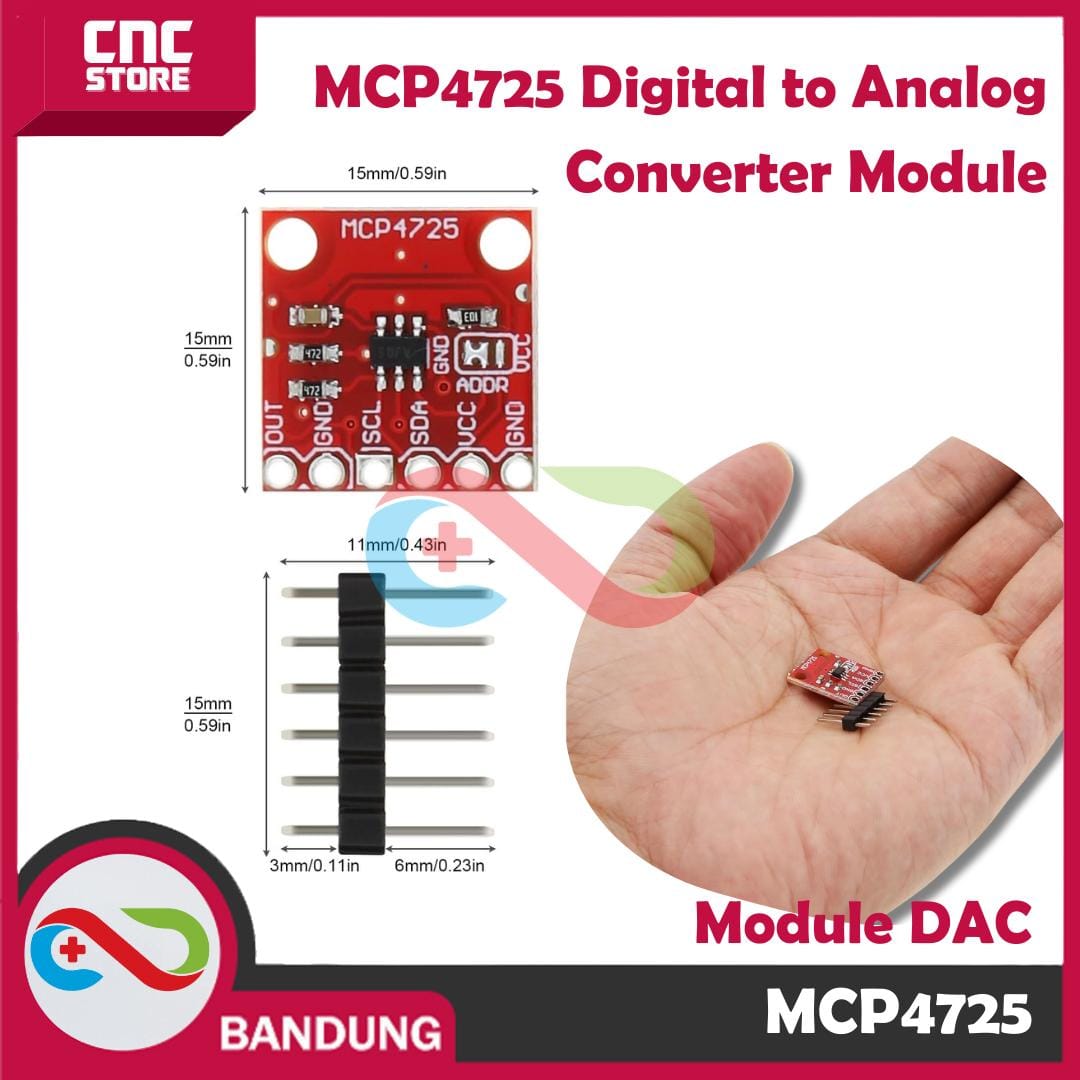

Modul memiliki pad solder bertanda ADDR

Default: GND dijembatani dengan pin tengah, memberikan alamat I2C default0x60.

Untuk mengubah alamat menjadi 0x61, lepaskan solder dari pad GND dan sambungkan pin tengah dengan VCC menggunakan solder. ?

Resistor Pull-Up I2C

Modul ini menyertakan resistor pull-up 4.7K pada jalur I2C (SCL dan SDA) untuk menjaga stabilitas komunikasi. ?

Jika menggunakan lebih dari satu modul dalam satu bus I2C, Anda mungkin perlu melepas resistor pull-up dari semua modul kecuali satu untuk memastikan komunikasi tetap stabil. ?

Cara melepas resistor pull-up:

??- Potong jejak solder di pad pull-up di belakang papan. ?

??- Atau, lepaskan resistor 4.7K berlabel “472”di atas papan. ?

?Menyambungkan kembali pull-up: Jika diperlukan lagi, solder kembali pad yang dipotong.

Kegunaan: ?

Modul DAC MCP4725 cocok untuk berbagai aplikasi seperti: ?

– Sistem audio untuk menghasilkan tegangan analog berkualitas tinggi. ?

– Proyek kontrol tegangan yang presisi. ?

– Sistem kendali otomatisasi yang memerlukan sinyal analog sejati. ?

Dengan modul ini, akang dan teteh dapat menambahkan kemampuan keluaran analog sejati pada proyek mikrokontroler, menghadirkan hasil yang lebih presisi dan profesional!?

Paket Termasuk: ?

– 1x Modul DAC MCP4725 12-Bit ?

– 1x?Header?Pin?Male
