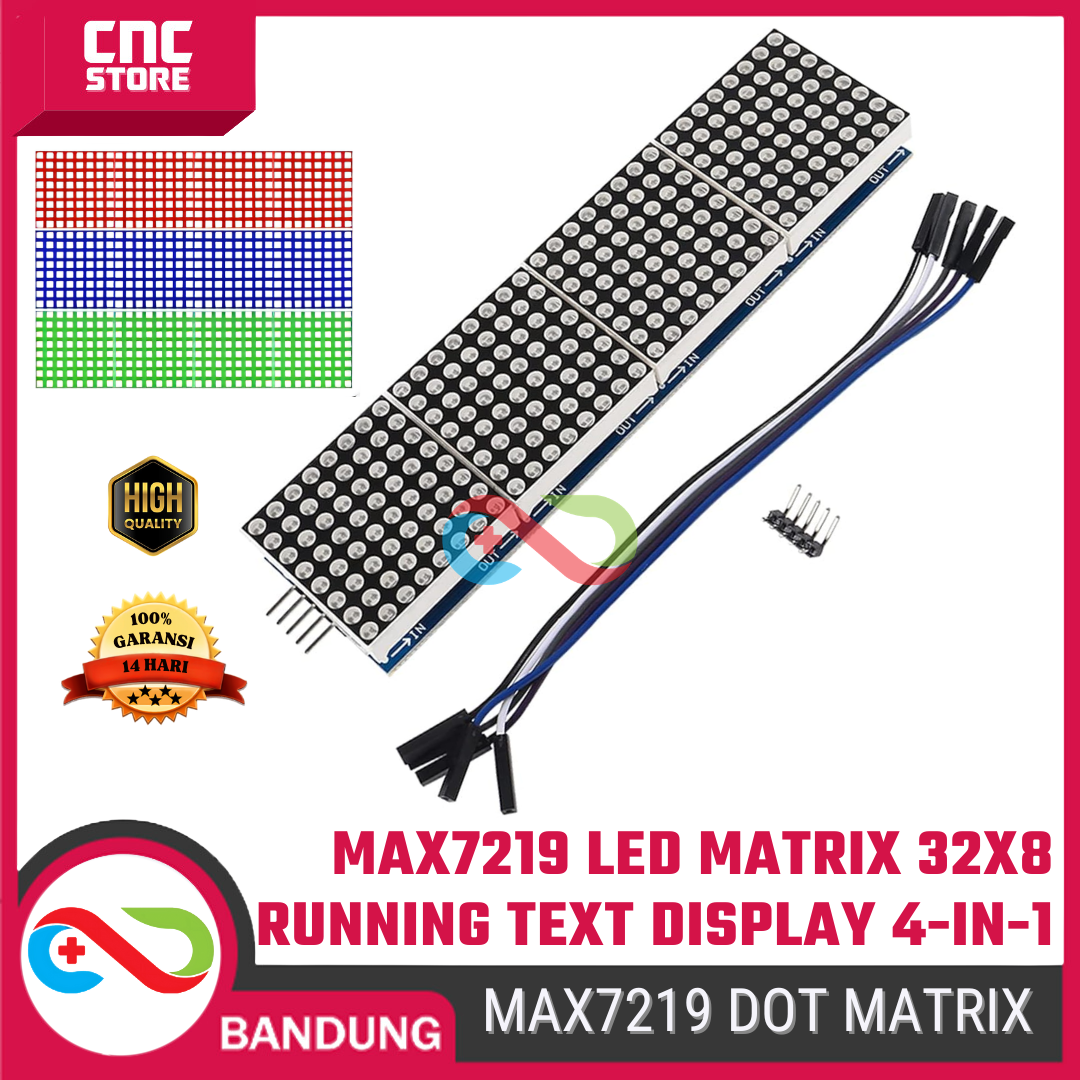

MAX7219 LED Dot Matrix Module 8×8 4-in-1 (32×8) – Running Text Display Merah / Hijau / Biru

DSP-0008: Merah

DSP-0018: Biru

DSP-0166: Hijau

=============

Kenapa memilih toko kami?

Produk high quality

Ada garansi 14 hari

Bisa tanya teknis & dibantu

Cocok untuk teknisi, pelajar, & DIY

==== Deskripsi ====

Insan bangor, mau bikin running text 32×8 tanpa ribet rangkai 32 baris LED manual?

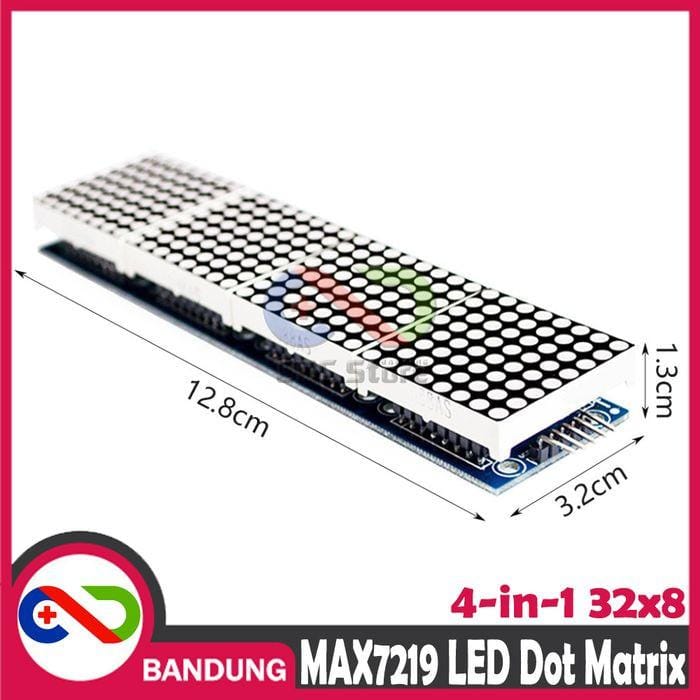

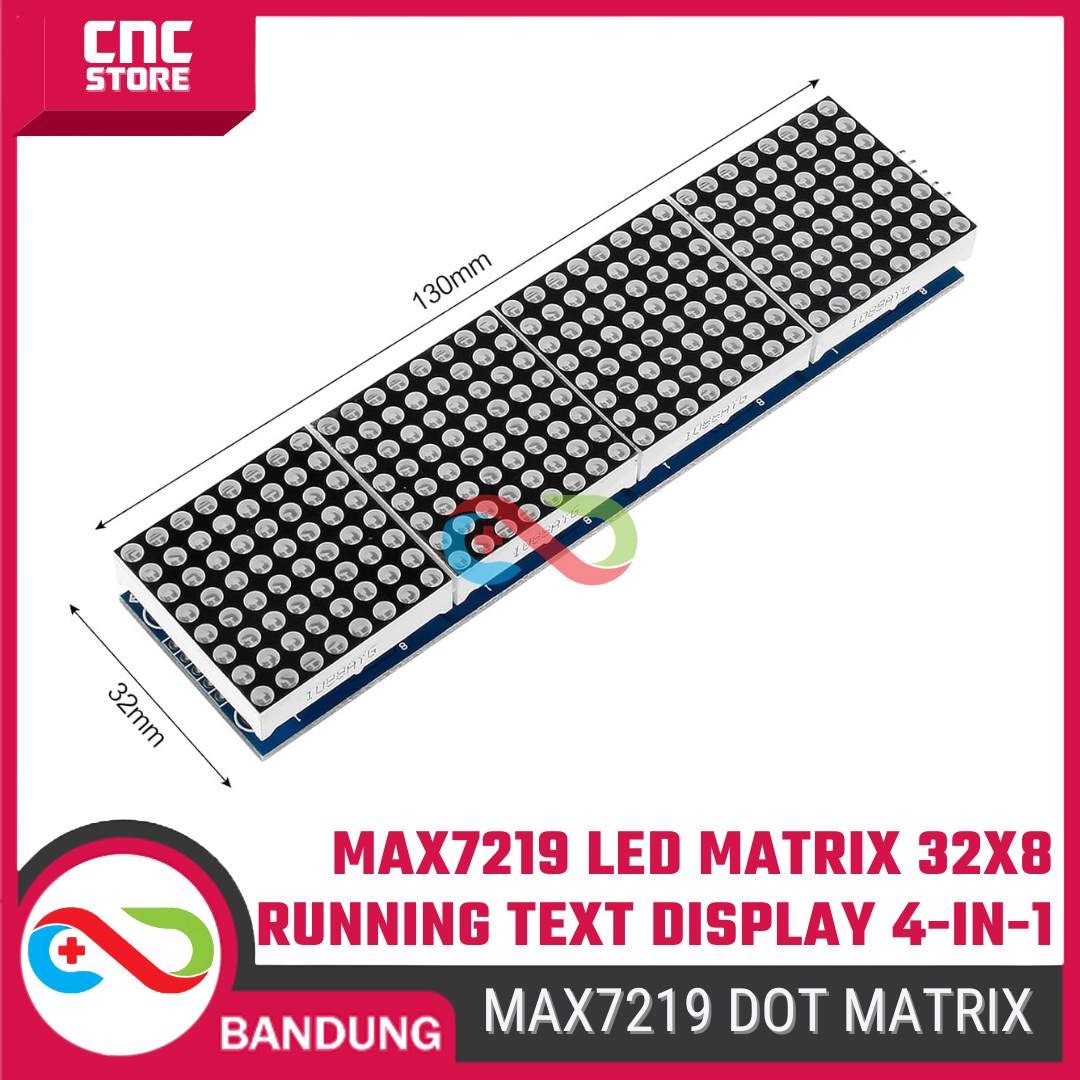

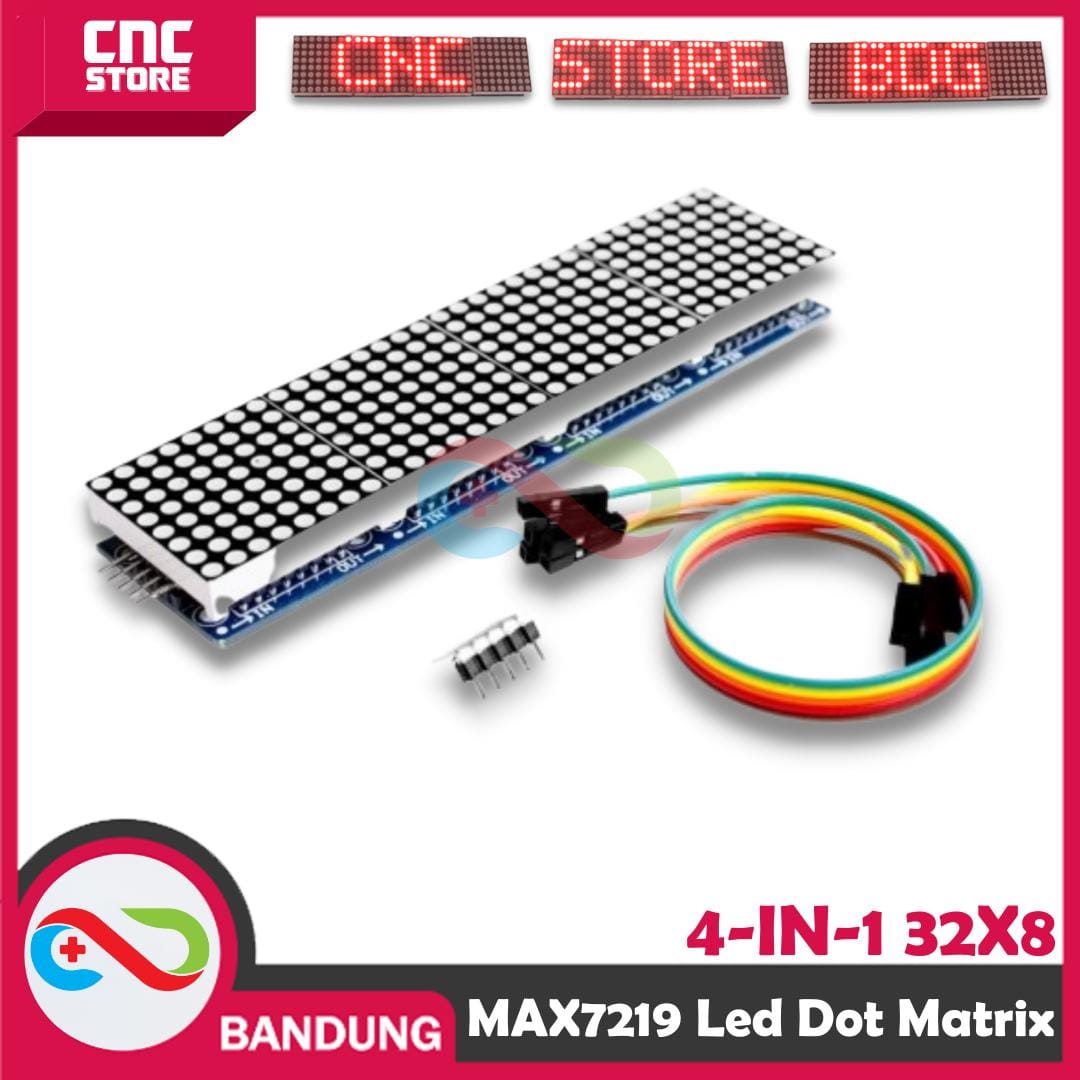

Modul MAX7219 4-in-1 ini sudah terdiri dari 4 panel 8×8 yang tersusun jadi 32×8 pixel siap pakai.

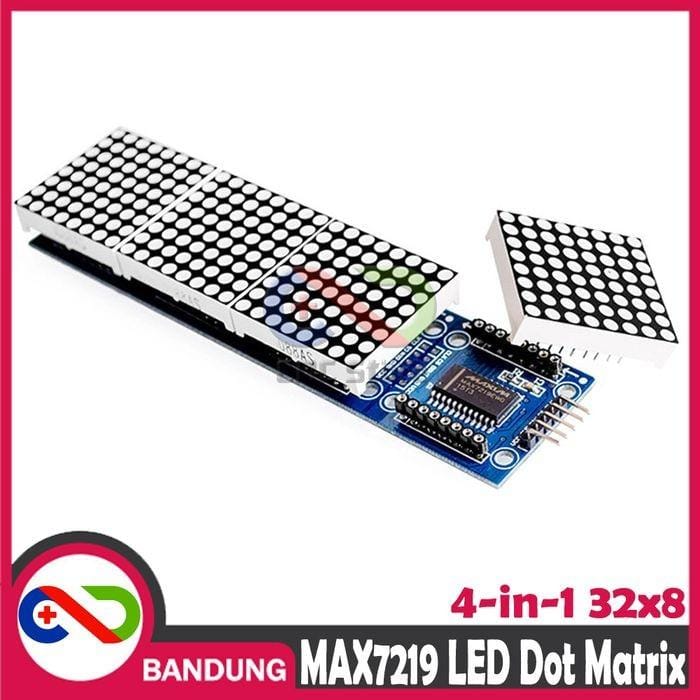

Modul MAX7219 4-in-1 adalah display LED dot matrix berukuran total 32 kolom × 8 baris (32×8 pixel). Modul ini menggunakan IC MAX7219 sebagai driver sehingga hanya membutuhkan 3 pin kontrol dari mikrokontroler.

==== Spesifikasi ====

– Driver IC: MAX7219

– Resolusi: Total32 × 8 pixel

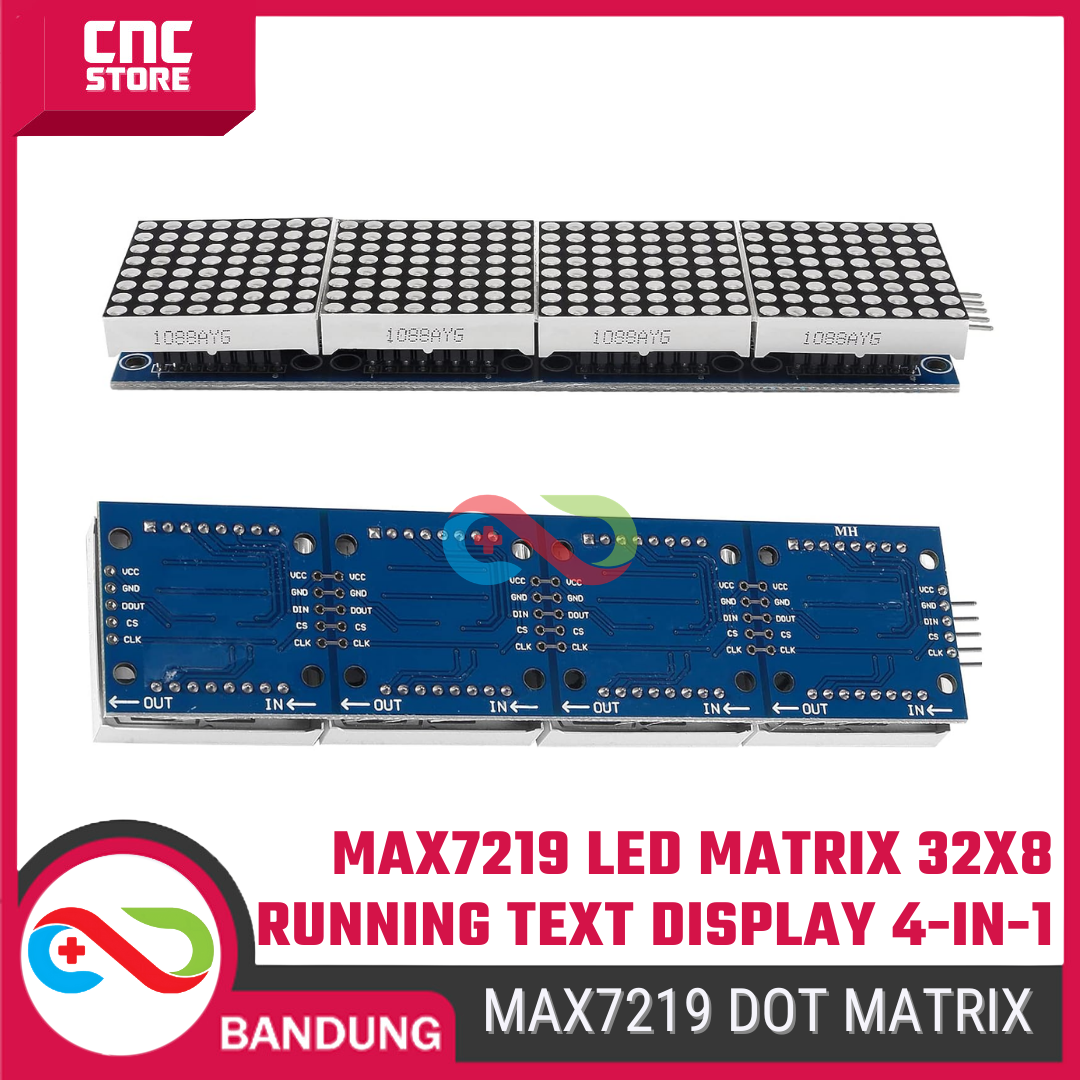

– Konfigurasi: 4 × modul 8×8

– Tegangan Operasi: 5V DC

– Interface: SPI-like (DIN, CLK, CS)

– Konsumsi Arus: Tergantung brightness (maks ±320mA per modul 4-in-1 pada full brightness)

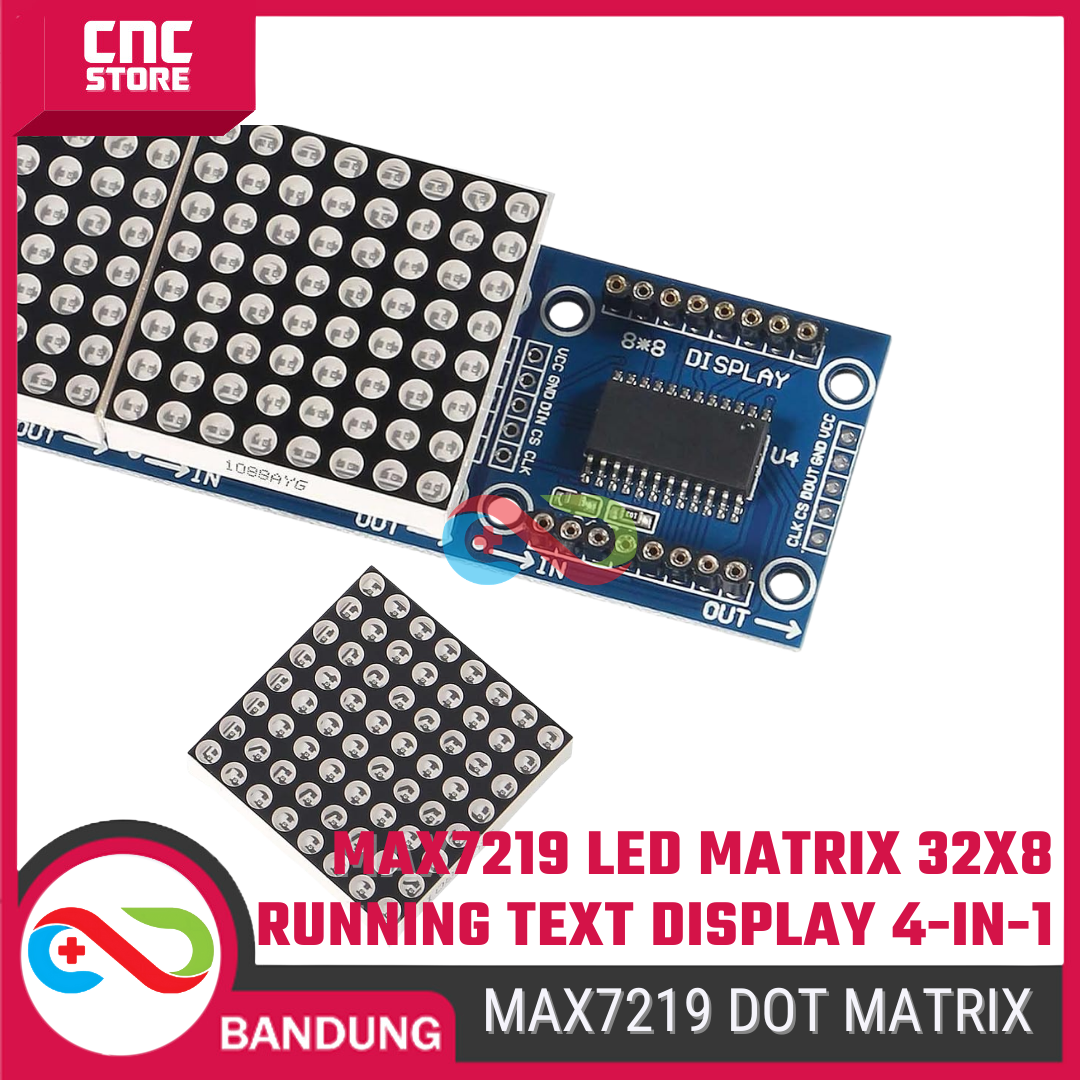

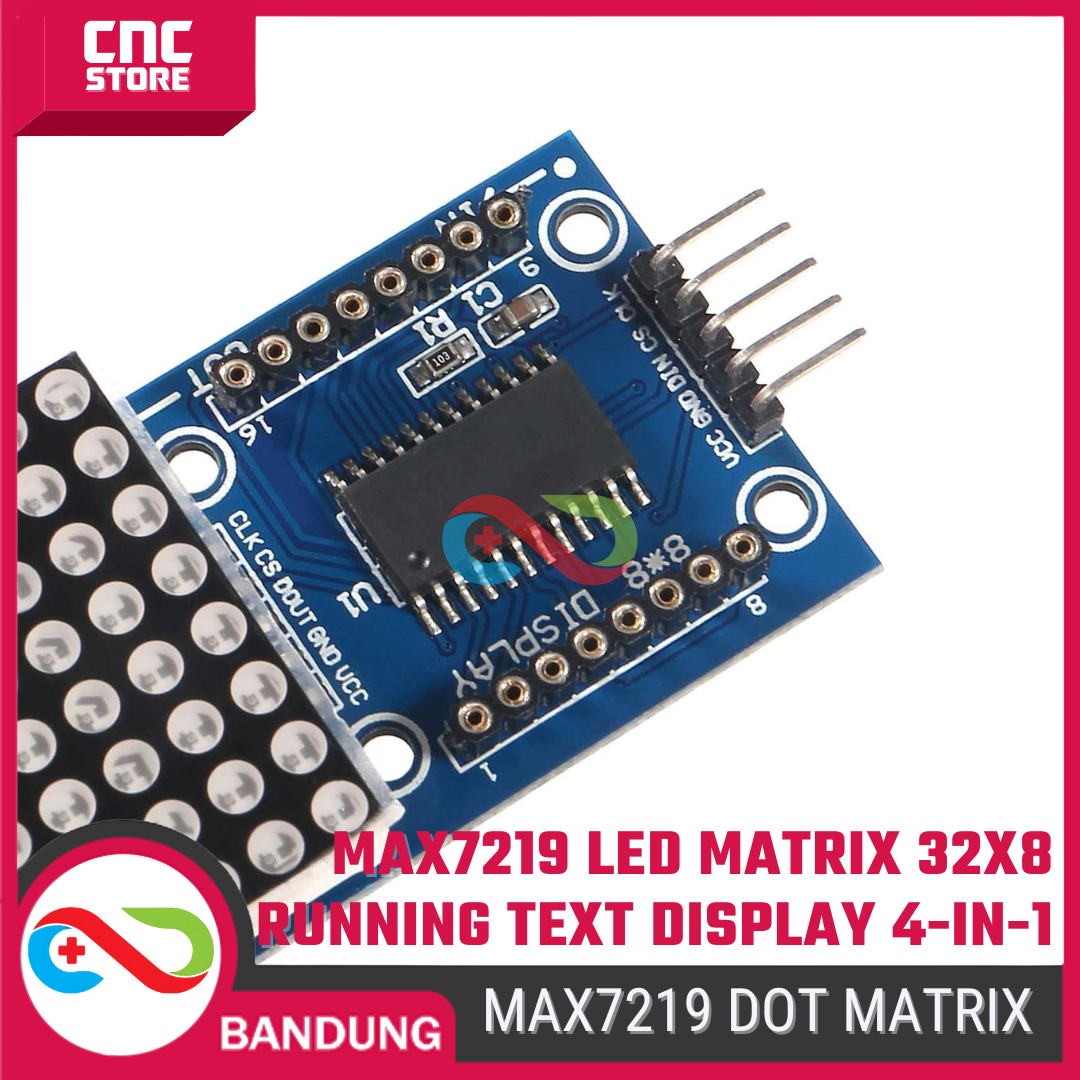

– Pinout:

VCC

GND

DIN

CS (Load)

CLK

Biasanya tersedia juga DOUT untuk chaining modul berikutnya.

==== Prinsip Kerja ====

IC MAX7219 mengontrol multiplexing LED matrix dan mengatur arus setiap LED secara internal. Mikrokontroler hanya perlu mengirim data serial, tanpa harus mengontrol tiap LED satu per satu.

==== Catatan Teknis ====

Gunakan supply 5V stabil

Untuk ESP32 (3.3V), biasanya tetap kompatibel karena input MAX7219 TTL level

Jangan gunakan supply USB lemah jika brightness tinggi

Pastikan orientasi modul benar saat coding

==== Aplikasi ====

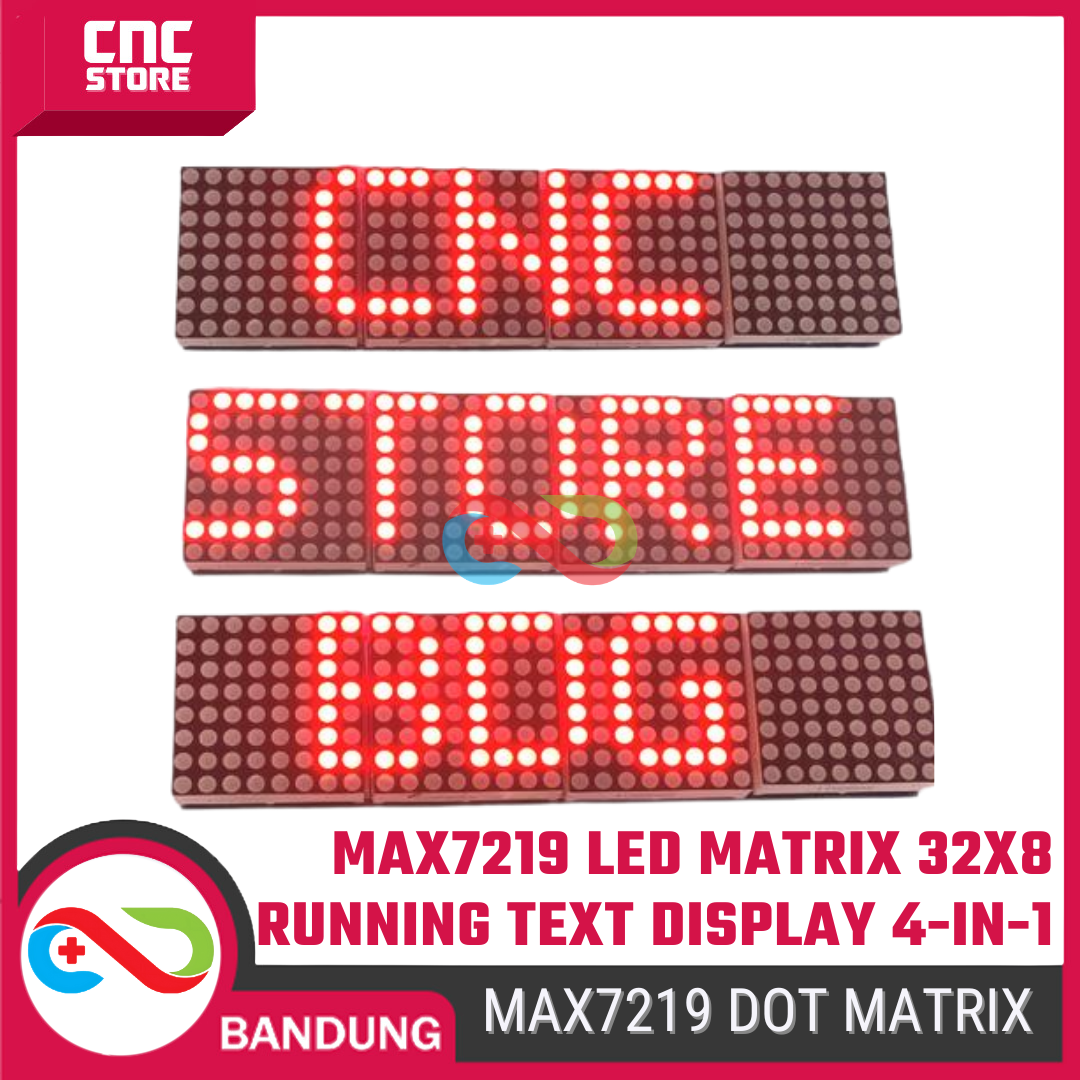

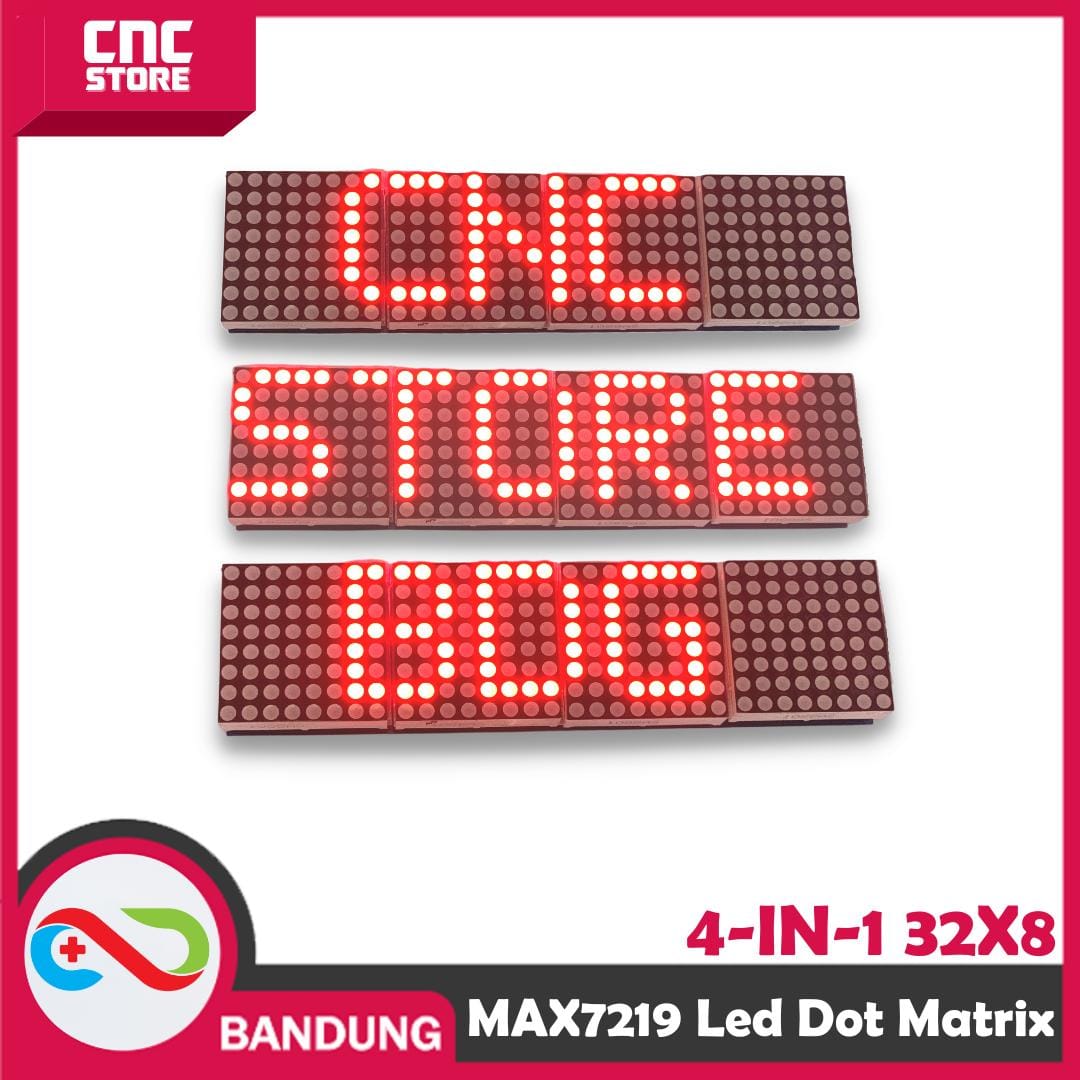

Running text Arduino

Jam digital 32×8

Display suhu dan kelembaban

Notifikasi sistem IoT

Panel informasi mini

==== Paket ====

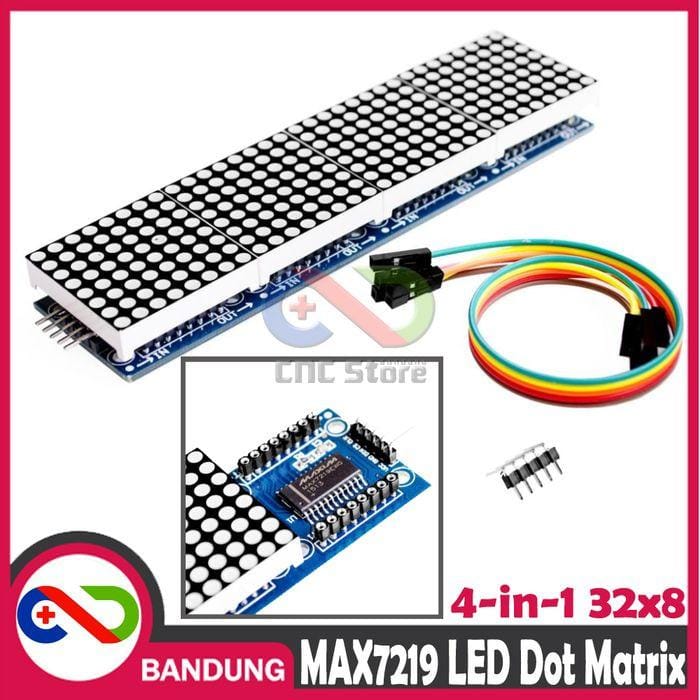

1× MAX7219 LED Dot Matrix 4-in-1 (32×8) sesuai warna yang dipilih
