LM2596HVS 4.5-60V TO 3-40V STEP DOWN MODULE BUCK CONVERTER

PSU-0133

Chip LM2596HVS berbeda dengan LM2596S, fungsi sama tetapi ini mempunyai input
tegangan yang lebih lebar yaitu 4.5V sampai dengan 53V. Jadi module ini lebih
luas dalam pemakaian terutama yang mempunya system voltage source tegangan di
48V.

Spesifikasi:
– Type /name: LM2596HVS DC-DCstep-down module
– Input Voltage: 4.5V – 53V

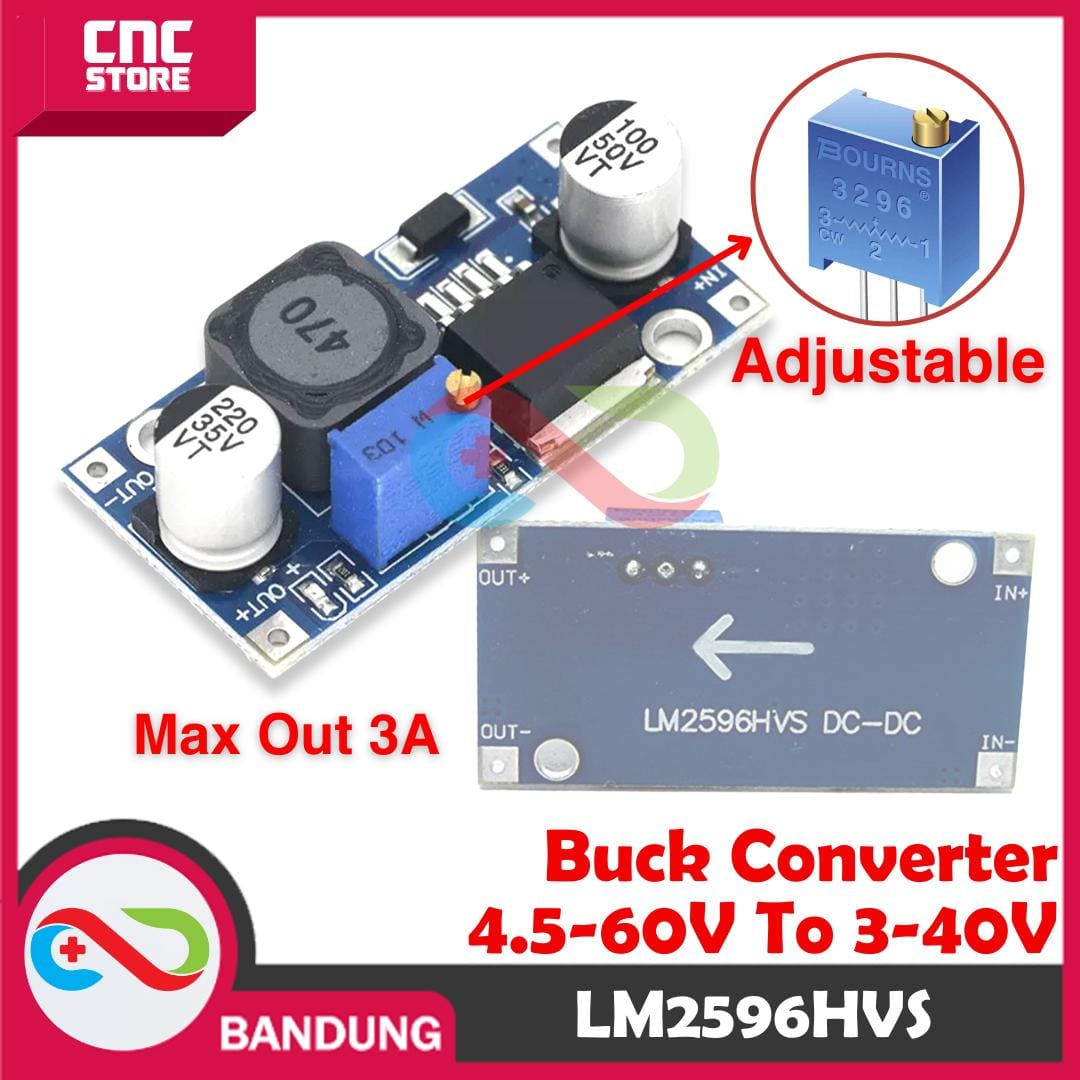

– Output Voltage: 3V – 35V (adjustable)
– Output Current: 3A (max)
– Conversion efficiency: 92% (the highest)
– Output Ripple: 30mV
– Switching frequency: 150KHz
– Operating Temperature: -45 – +85

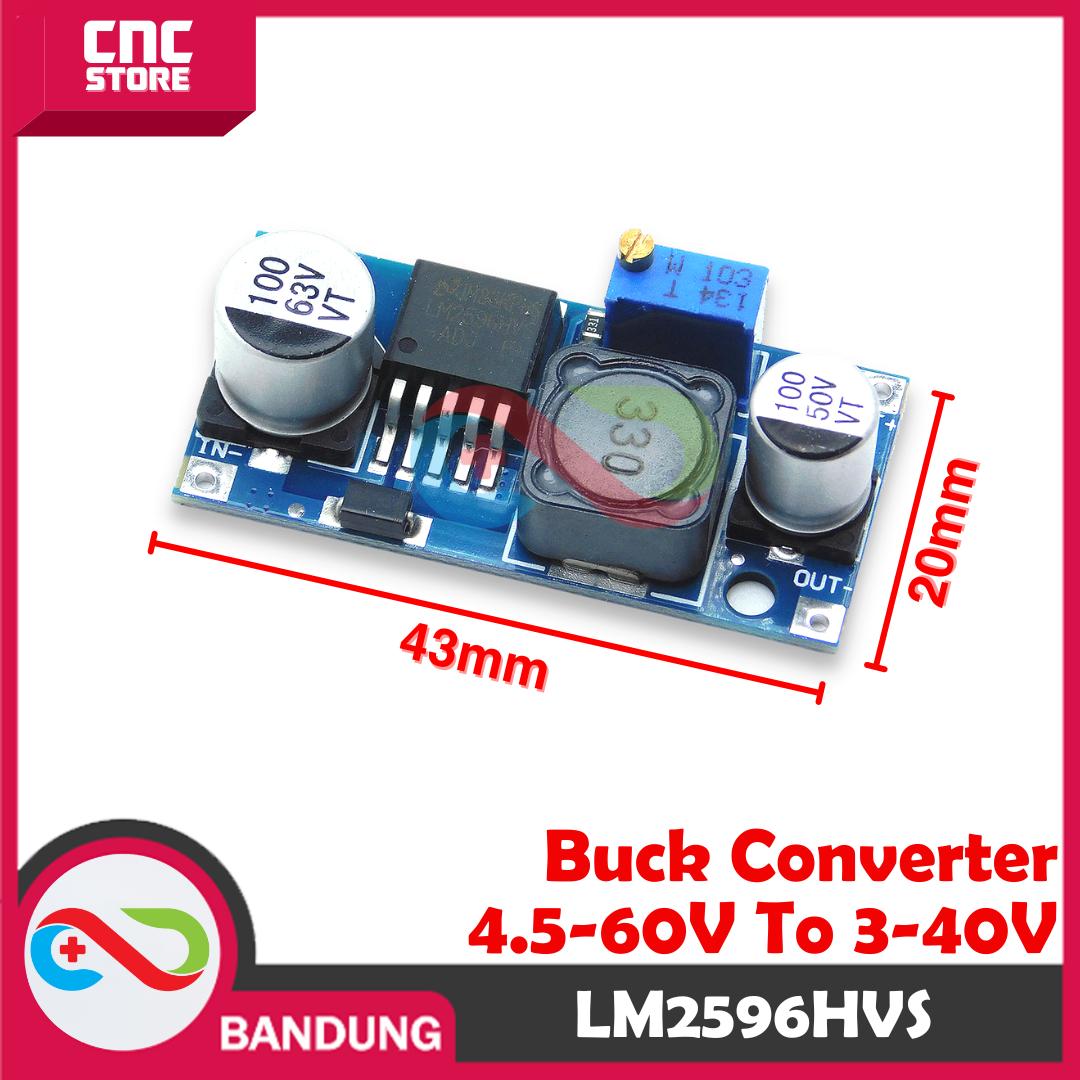

– Dimensi: 43mm x 21mm x 14mm

Tegangan input harus lebih besar dari tegangan output setidaknya minimal 1.5-2V.
Jika output 2.5A / 10W lebih dan di sarankan chip LM2596HVS dikasih tambahan
heatsink, cara pemasangan ada di gambar ke-2

Catatan:
Pastikan polarisasi input jangan terbalik.
Jika module terasa panas langsung dikasih tambahan heatsink supaya module lebih
awet
?

Paket:

1 x LM2596HVS 4.5-60V TO 3-40V STEP DOWN MODULE BUCK CONVERTER
