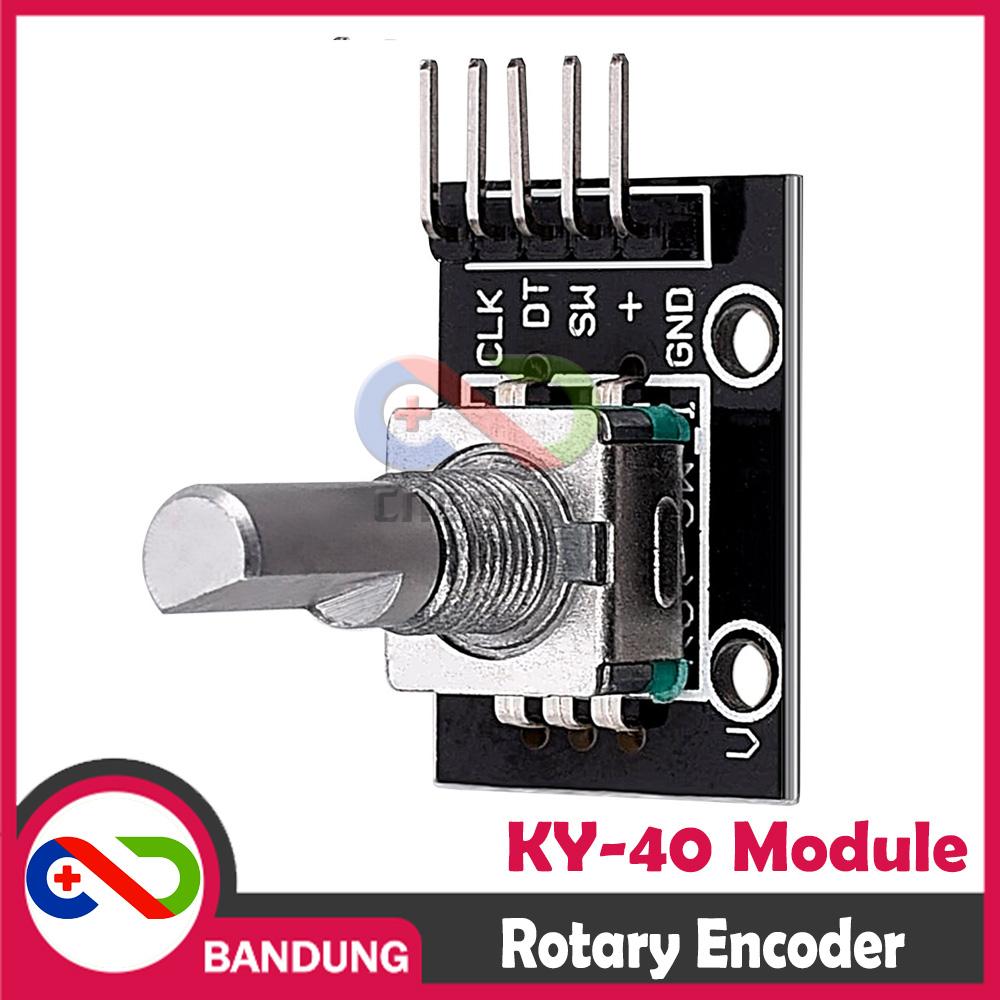

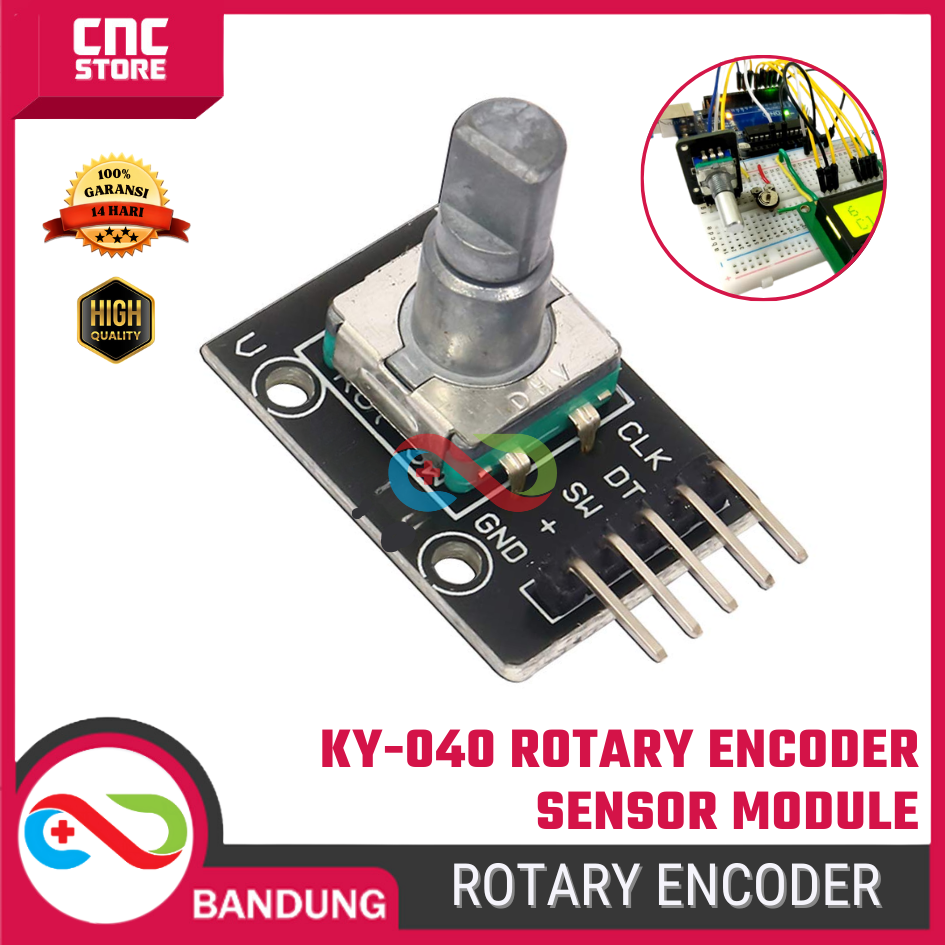

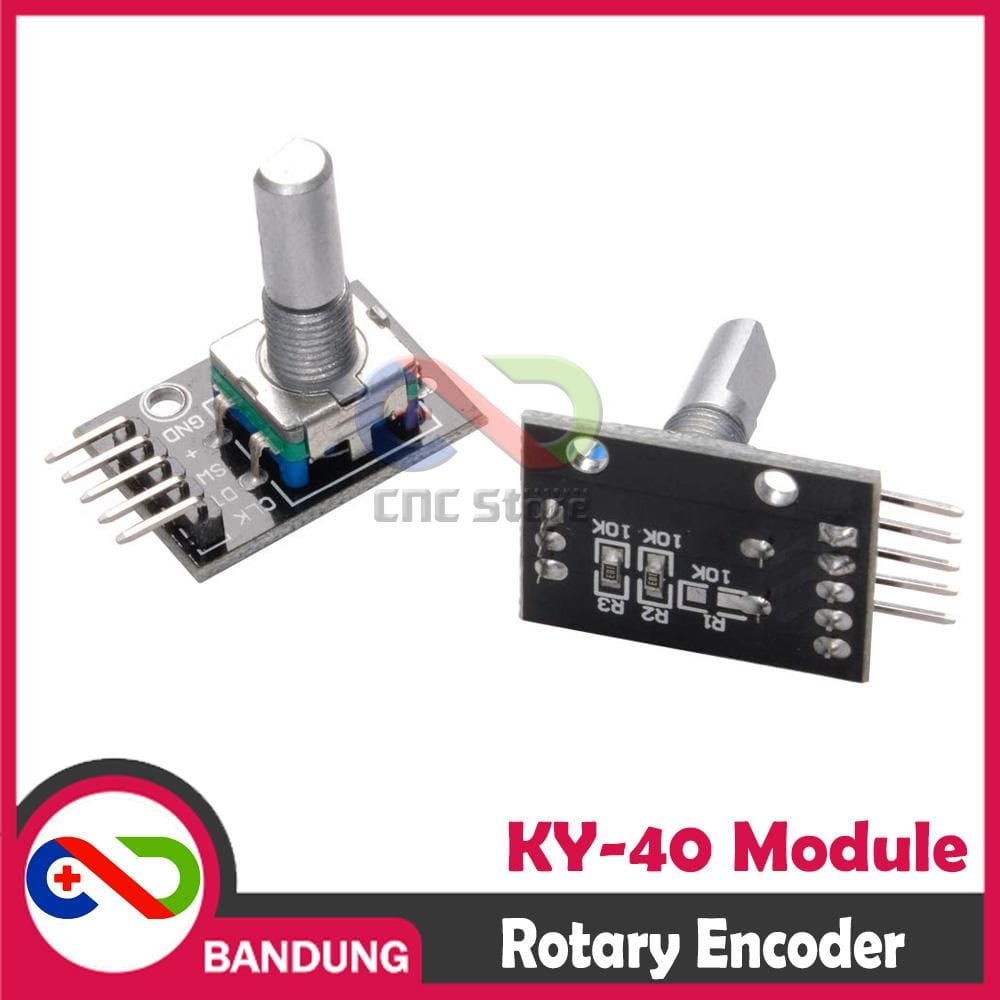

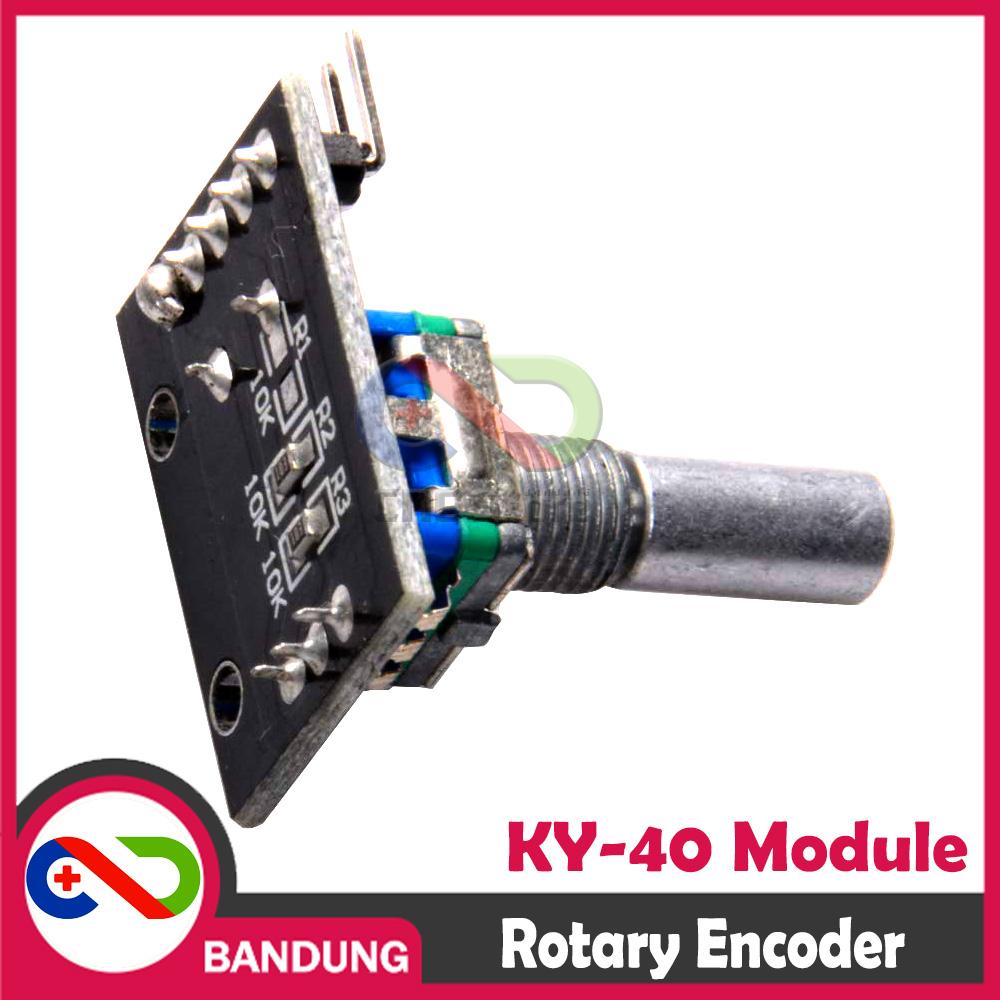

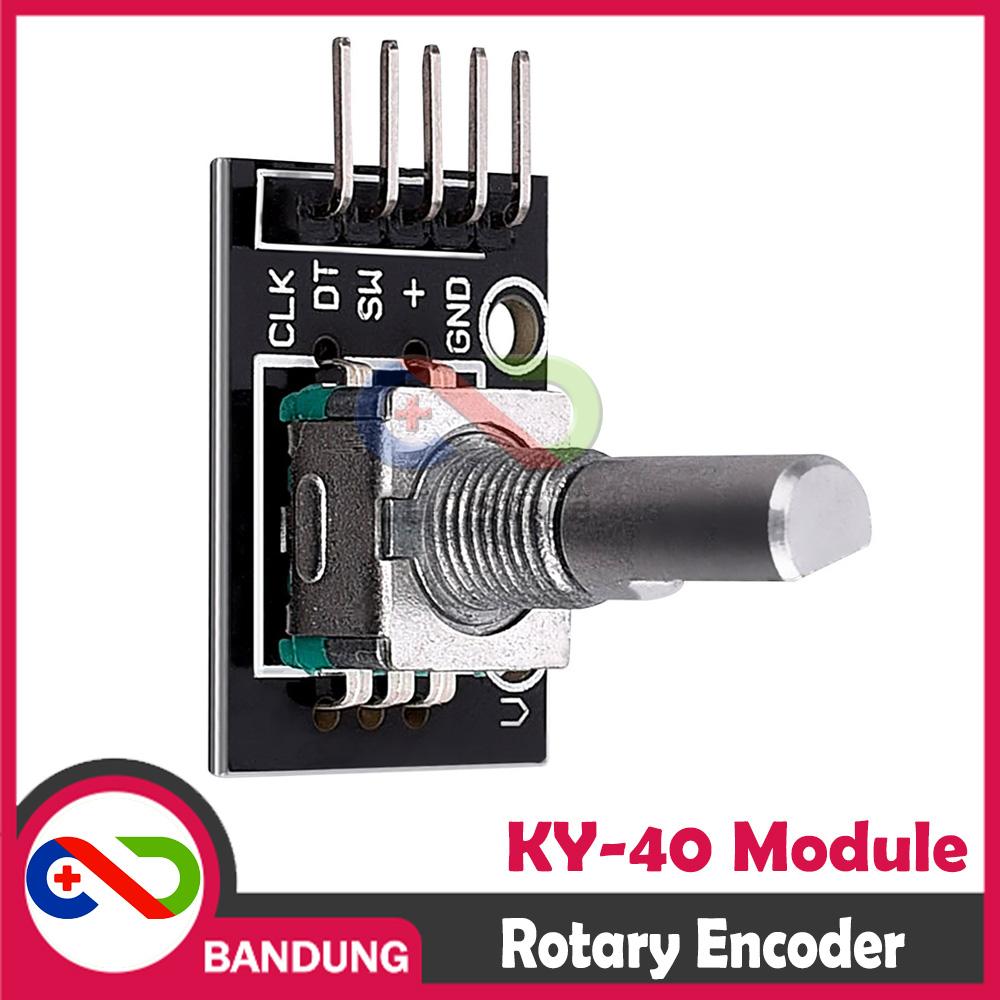

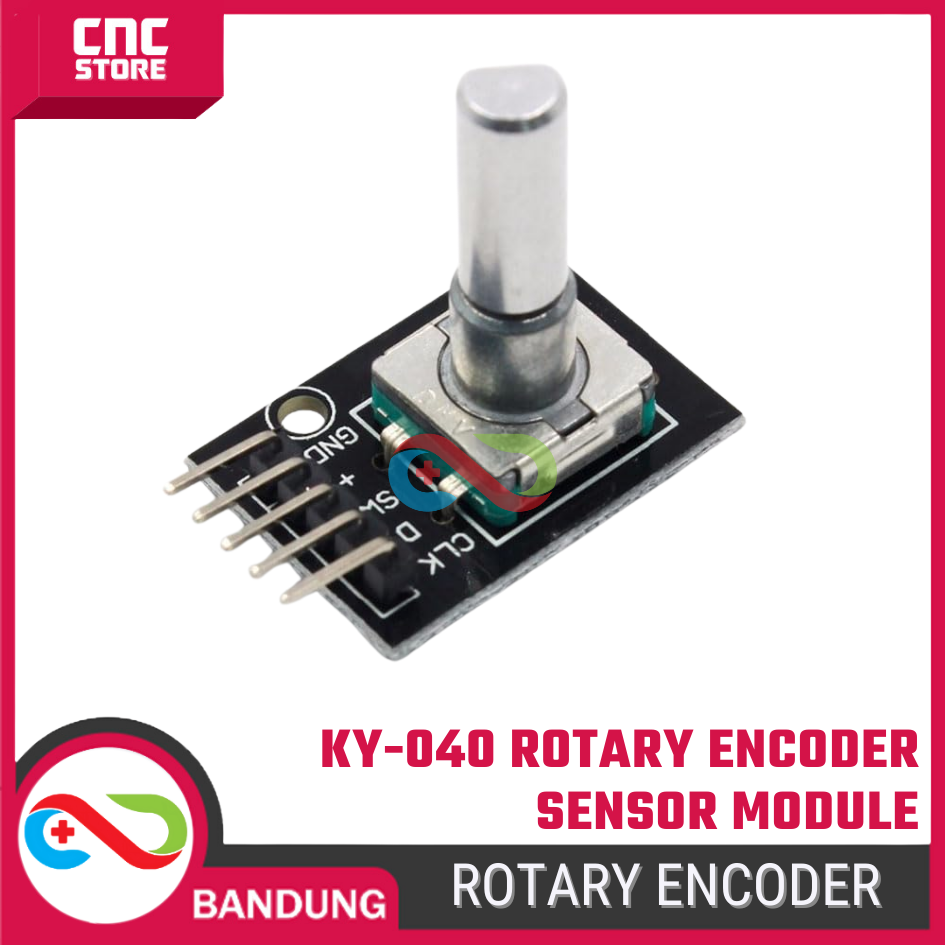

KY-040 Rotary Encoder Sensor Module – Modul Encoder Putar untuk Arduino Nano, Uno, Mega 2560

SEN-0024
========
Kenapa memilih toko kami?
Produk high quality
Ada garansi 14 hari
Bisa tanya teknis & dibantu
Cocok untuk teknisi, pelajar, & DIY

==== Deskripsi ====
Insan bangor, masih pakai tombol naik-turun buat setting menu?
Sudah waktunya pakai input putar yang lebih presisi dan profesional.

KY-040 adalah modul incremental rotary encoder berbasis mechanical encoder dengan dua channel sinyal (quadrature) dan satu tombol push (momentary switch).

Modul ini menghasilkan pulsa digital pada pin CLK dan DT untuk membaca arah dan jumlah langkah putaran. Cocok untuk navigasi menu, pengaturan parameter digital, kontrol volume, dan sistem antarmuka berbasis Arduino, ESP8266, maupun ESP32.

Berbeda dengan potensiometer, rotary encoder tidak menghasilkan tegangan analog, melainkan pulsa digital yang dihitung oleh mikrokontroler.

==== Spesifikasi ====
+ Tipe Encoder
Incremental Mechanical Rotary Encoder
+ Output Sinyal
Quadrature Signal
Channel A = CLK
Channel B = DT
+ Resolusi
±20 pulse per revolution (PPR)
(umumnya 20 detent per putaran penuh)
+ Tipe Kontak
Mechanical contact
+ Tegangan Operasi
DC 5V
+ Arus Kerja
< 10 mA

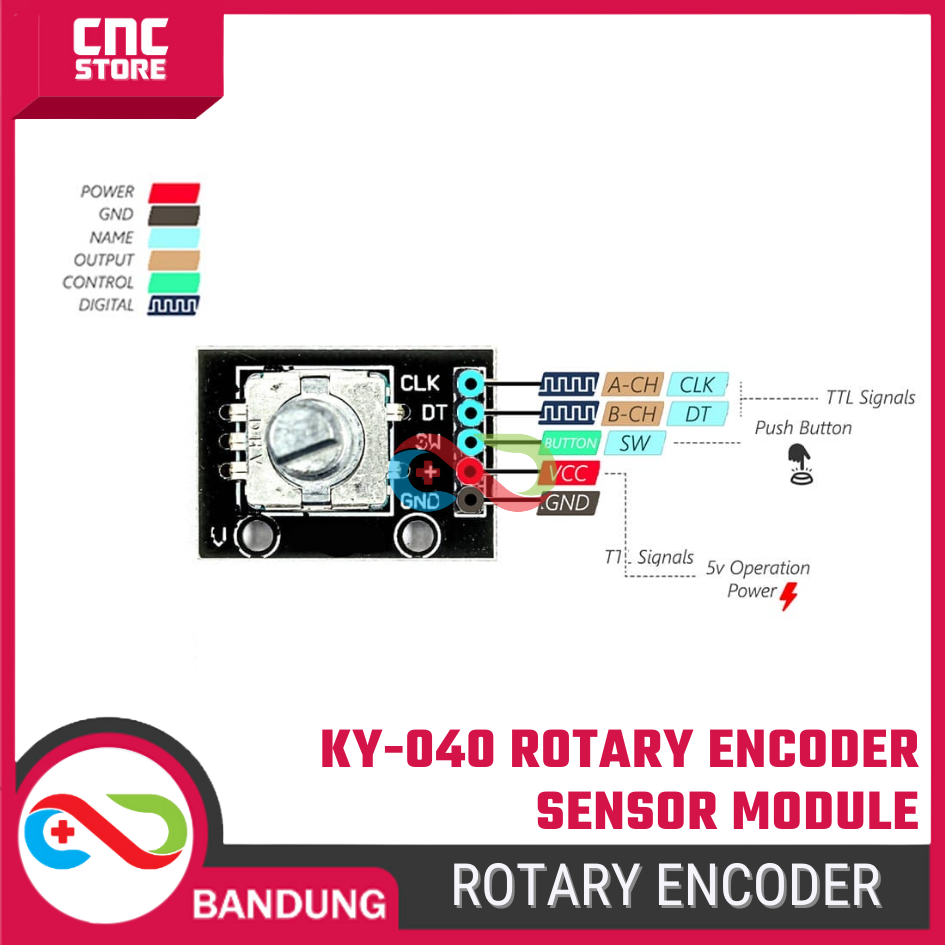

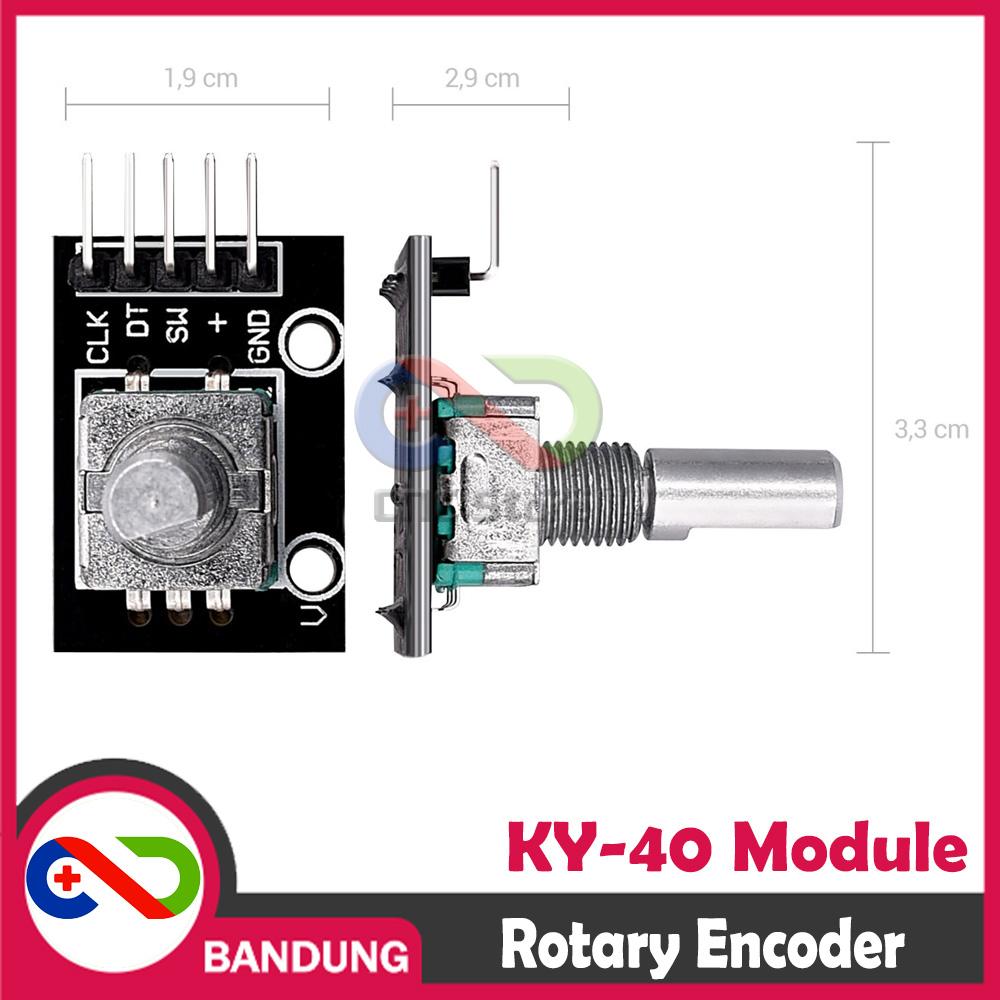

+ Pin Out
CLK -> Channel A
DT -> Channel B
SW -> Push Button
VCC -> VCC
GND -> Ground


==== Prinsip Kerja ====
Channel A dan B menghasilkan pulsa dengan perbedaan fase (quadrature).
Urutan perubahan sinyal menentukan arah:

A mendahului B -> Clockwise
B mendahului A -> Counter-clockwise

Push button (SW) bekerja terpisah dari sinyal encoder.

==== Aplikasi ====
Navigasi menu LCD / OLED
Kontrol volume digital
Pengatur parameter pada ESP32
Panel kontrol DIY

==== Paket ====
1× KY-040 Rotary Encoder Module
