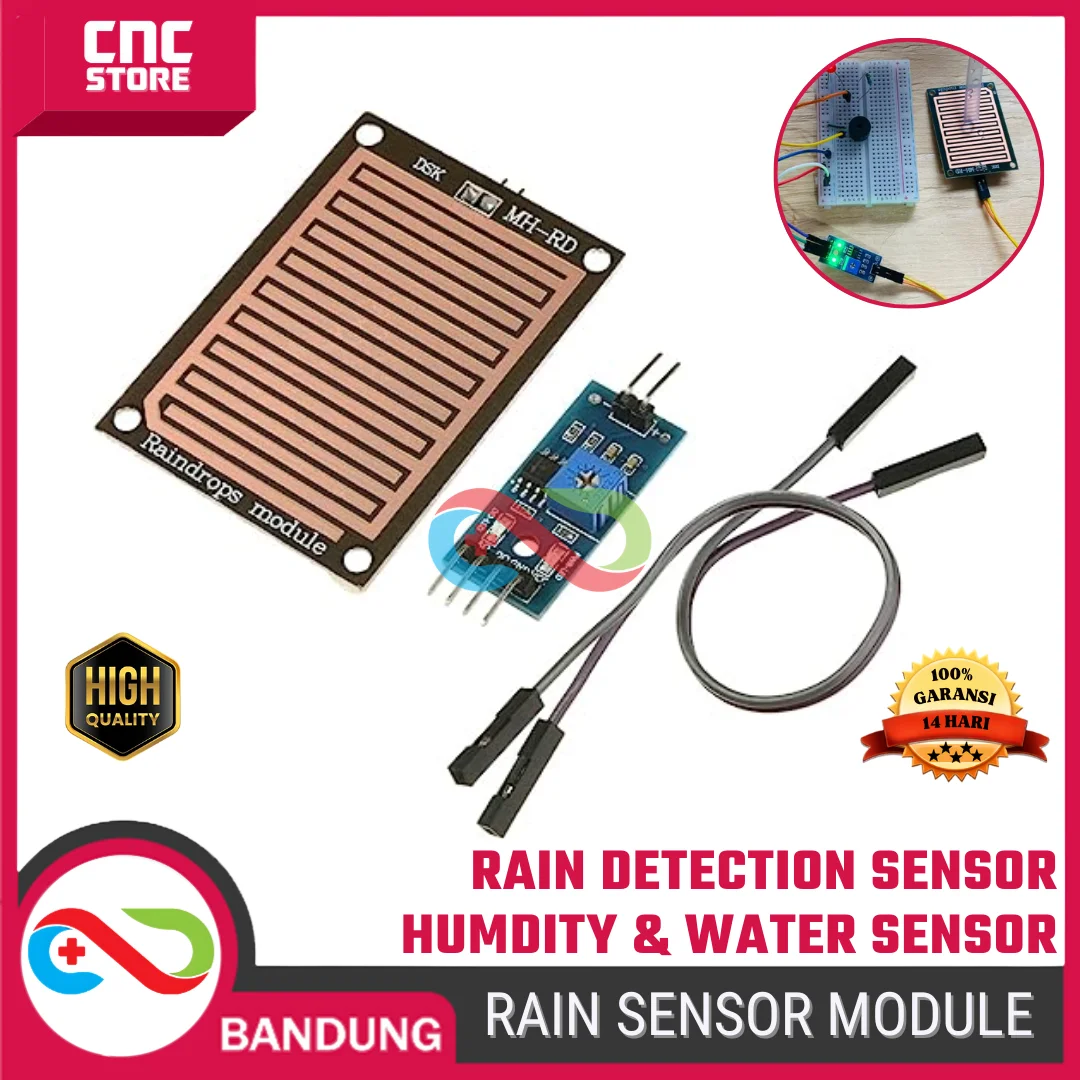

Raindrops Sensor Module – Rain & Humidity Detection Sensor Air Hujan untuk Arduino, ESP32, Raspberry Pi
Sensor ini menggunakan papan tetesan (rain board) dengan jalur nikel yang terbuka. Ketika air hujan jatuh ke papan, ia akan menghubungkan jalur-jalur tersebut (membuat konduksi), sehingga nilai hambatan berubah. Perubahan ini dideteksi oleh modul komparator untuk dikirim ke mikrokontroler.
Ya. Modul ini memiliki dua jenis output: Digital Output (DO) yang memberikan sinyal 0 atau 1 (ada hujan/tidak ada), dan Analog Output (AO) yang memberikan nilai tegangan (0V-5V) sesuai dengan seberapa banyak air yang menutupi papan. Semakin deras hujan, semakin rendah nilai analognya.
Karena bekerja dengan prinsip oksidasi/elektrolisis saat terkena air dan arus listrik, lapisan nikel pada papan sensor lambat laun akan terkikis. Tips: Berikan daya ke sensor hanya saat akan melakukan pembacaan (intermittent) untuk memperpanjang usia pakai papan.
Pada modul driver (papan kecil biru), terdapat sebuah Potensiometer (trimpot). Kamu bisa memutarnya menggunakan obeng kecil untuk mengatur pada tingkat kebasahan mana sensor akan mengirimkan sinyal “Hujan” (Digital Output HIGH/LOW).
Hanya bagian Papan Tetesan (Grid) yang boleh terkena air. Bagian modul driver (yang ada lampu LED dan chip-nya) harus diletakkan di tempat yang kering atau di dalam box panel agar tidak terjadi arus pendek.
