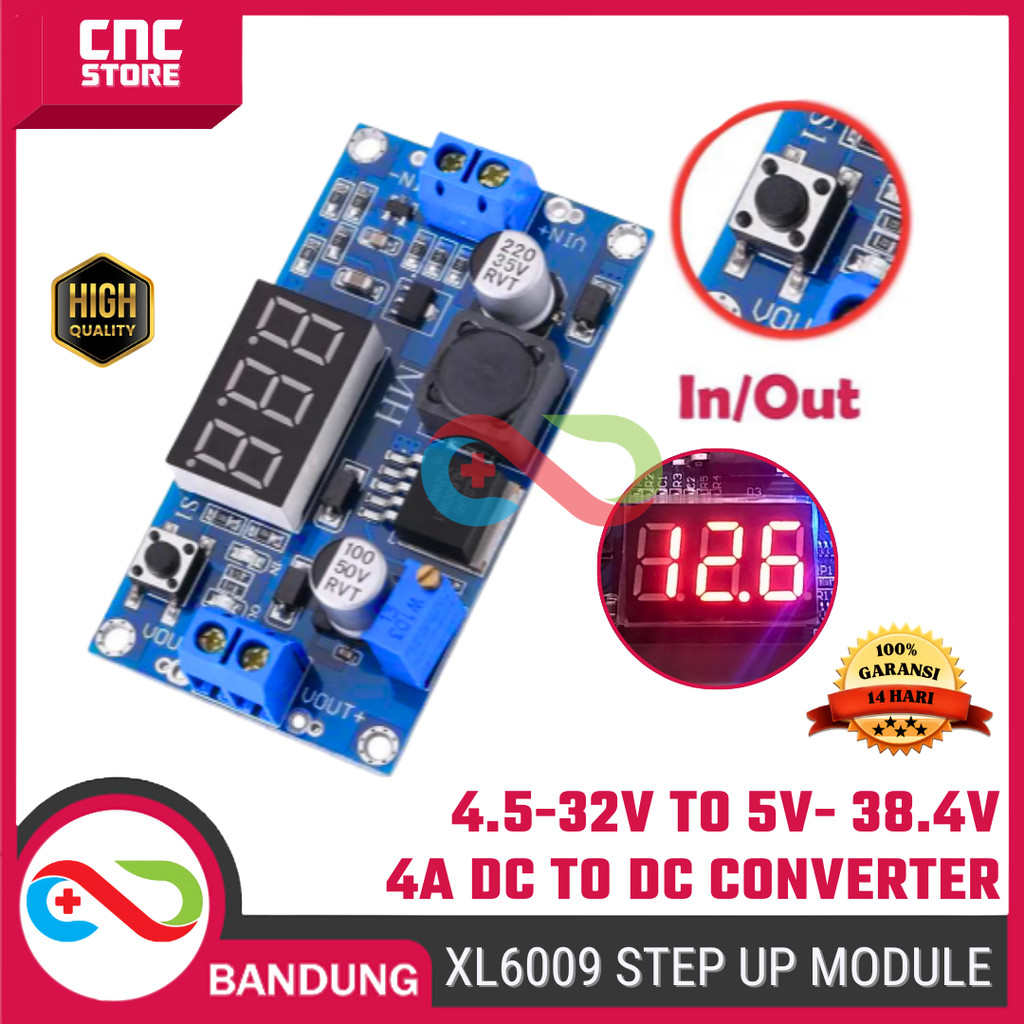

MODULE STEP UP STEP-UP XL6009 ADJUSTABLE DC TO DC BOOST CONVERTER 4A VOLTMETER
Modul XL6009 adalah DC-DC step up converter yang digunakan untuk menaikkan tegangan listrik DC. Artinya, tegangan input yang lebih rendah bisa dinaikkan menjadi tegangan yang lebih tinggi sesuai kebutuhan proyek elektronik seperti Arduino, LED, motor kecil, atau perangkat IoT.
Modul ini dapat menerima tegangan input sekitar 4.5V hingga 32V DC. Tegangan yang masuk tidak boleh melebihi batas tersebut agar modul tidak rusak.
Tegangan output dapat diatur mulai dari sekitar 5V hingga 38.4V DC, tergantung dari tegangan input dan pengaturan potensiometer pada modul.
Tegangan output diatur menggunakan trimpot (potensiometer biru) yang ada di modul. Putar trimpot sambil memonitor tegangan menggunakan multimeter atau display digital pada modul hingga mencapai tegangan yang diinginkan.
Tombol tersebut digunakan untuk mengganti tampilan voltmeter digital pada modul.
Biasanya digunakan untuk melihat:
- Tegangan input (IN)
- Tegangan output (OUT)
Tidak. Modul XL6009 adalah step up converter, sehingga hanya bisa menaikkan tegangan. Jika ingin menurunkan tegangan, diperlukan buck converter (step down module).
Secara spesifikasi modul ini dapat menangani hingga sekitar 4A, namun untuk penggunaan yang stabil dan aman biasanya disarankan maksimal sekitar 2A–3A tergantung kondisi pendinginan dan tegangan kerja.
Jika digunakan pada arus besar atau beban tinggi dalam waktu lama, disarankan menambahkan heatsink atau pendinginan tambahan agar modul tidak terlalu panas.
Tidak bisa. Karena ini adalah boost converter, tegangan output harus lebih tinggi dari tegangan input.
Ya. Modul ini sering digunakan untuk:
- Menaikkan tegangan baterai menjadi 5V / 9V / 12V
- Power supply proyek Arduino / ESP32
- Driver LED
- Power modul sensor atau perangkat elektronik lainnya.
Bisa. Misalnya baterai 18650 (3.7V) dapat dinaikkan menjadi 5V atau 12V menggunakan modul ini, selama arus yang dibutuhkan masih dalam batas kemampuan modul.
Modul ini umumnya memiliki perlindungan dasar pada desain IC, namun tidak memiliki proteksi lengkap seperti overcurrent atau reverse polarity protection. Karena itu disarankan tetap berhati-hati dalam pemasangan.
Pada modul terdapat terminal screw:
- VIN+ / VIN- → untuk tegangan input
- VOUT+ / VOUT- → untuk tegangan output
Pastikan polaritas tidak terbalik agar modul tidak rusak.
Tidak disarankan langsung digunakan. Sebaiknya atur terlebih dahulu tegangan output menggunakan multimeter sebelum dihubungkan ke perangkat elektronik.
Display voltmeter cukup membantu untuk monitoring tegangan, namun untuk pengaturan yang presisi tetap disarankan menggunakan multimeter eksternal.
