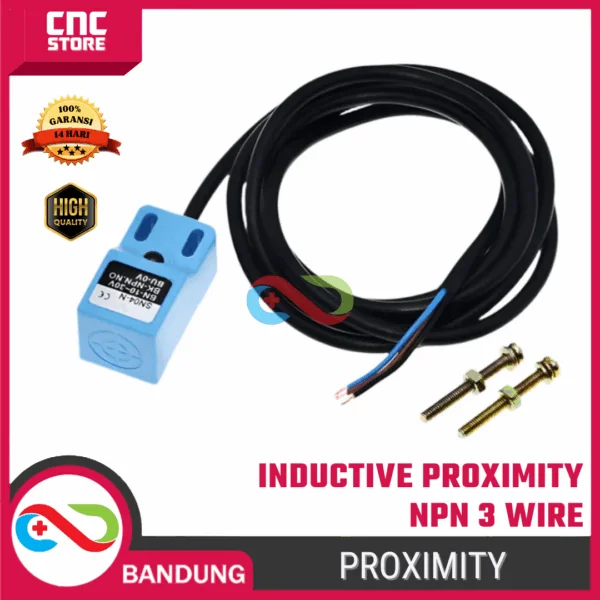

INDUCTIVE PROXIMITY SWITCH SN04N SN04P SN04Y NPN 3 WIRE SENSOR

INDUCTIVE PROXIMITY SWITCH SN04N SN04P SN04Y NPN 3 WIRE SENSOR

SKU: SEN-0047

Inductive Proximity Switch SN04 Series adalah sensor deteksi logam non-kontak yang sangat tangguh. Berbeda dengan limit switch mekanis yang bisa aus atau patah, sensor ini tidak memiliki bagian yang bergerak, sehingga memiliki masa pakai yang sangat panjang meskipun digunakan dalam frekuensi tinggi.

Dengan bentuk kotak yang solid dan dilengkapi lampu indikator LED di bagian atas, sensor ini sangat mudah dipantau statusnya. Material casing-nya tahan terhadap minyak, debu, dan getaran, menjadikannya standar untuk mesin-mesin otomatis.
Lihat Produk
Bagaimana cara kerja sensor induktif SN04 ini?

Sensor ini bekerja dengan memancarkan medan elektromagnetik frekuensi tinggi. Ketika benda berbahan logam (seperti besi, baja, atau aluminium) mendekati area sensor, medan tersebut akan terganggu. Sensor kemudian mendeteksi perubahan ini dan mengubah status outputnya.

Apa perbedaan antara tipe NPN (SN04-N) dan PNP (SN04-P)?

Berdasarkan datasheet chip L298N, tegangan motor 5V–35V dengan arus maksimal 2A per channel. Jangan melebihi batas ini agar modul tidak rusak.

Berapa jarak deteksi sensor ini?

SN04 memiliki jarak deteksi standar sekitar 4 mm. Perlu diingat bahwa jarak ini sangat optimal untuk logam berbahan besi. Untuk logam non-ferrous seperti aluminium atau kuningan, jarak deteksinya mungkin akan sedikit berkurang.

Apa arti kode warna kabel pada sensor ini?

Hampir semua sensor proximity industri menggunakan standar warna kabel berikut:

Hitam (Black): Sinyal Output (ke Arduino/PLC).

Cokelat (Brown): VCC / Positif (10V – 30V DC).

Biru (Blue): GND / Negatif.

Bisakah saya menghubungkan langsung ke Arduino 5V?

Sensor ini biasanya bekerja pada tegangan minimal 10V. Jika kamu memberi daya 12V ke sensor, maka output kabel Hitam juga akan mengeluarkan sinyal 12V.
Penting: Gunakan Voltage Divider (dua resistor) atau Optocoupler sebelum menghubungkan kabel output ke pin 5V Arduino agar tidak merusak mikrokontroler.
