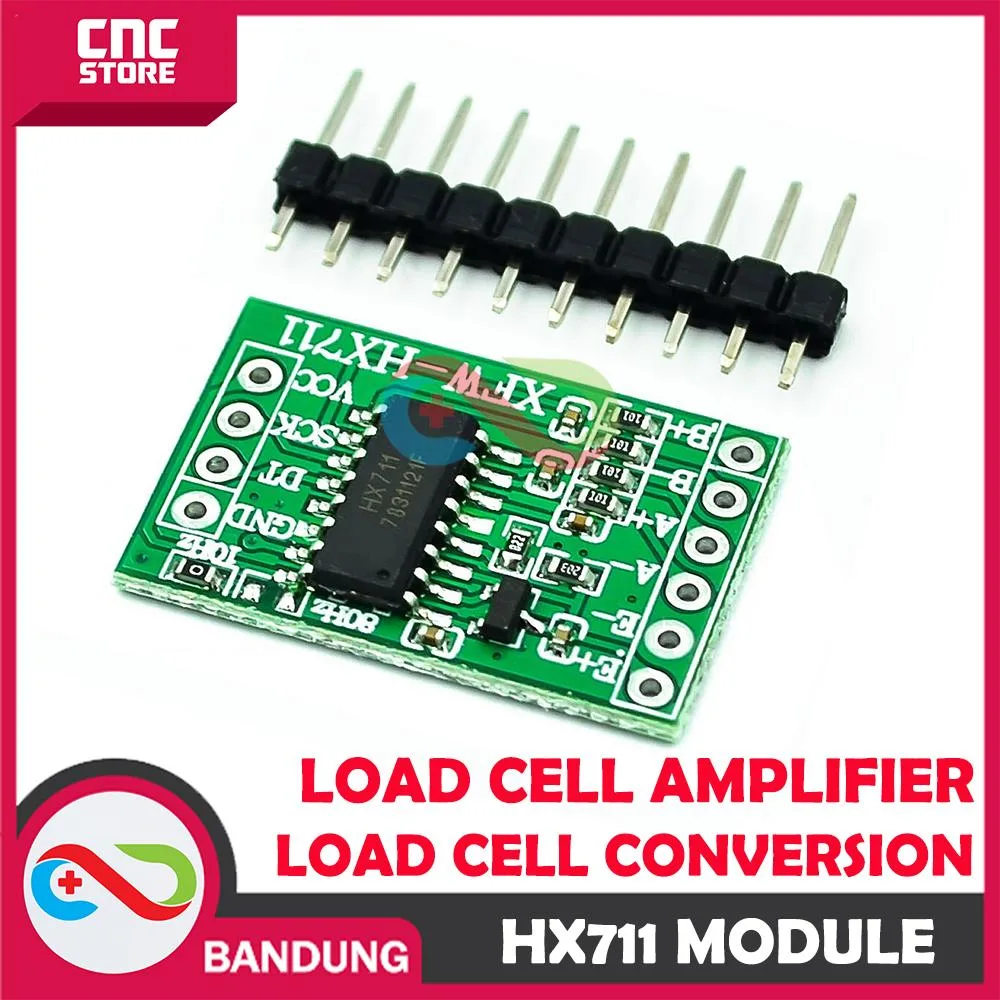

HX711 HX-711 MODULE LOAD CELL DRIVER 24 BIT
Load cell menghasilkan sinyal listrik yang sangat kecil (mikrovolt). Mikrokontroler tidak bisa membaca sinyal sekecil itu secara langsung. HX711 berfungsi memperkuat sinyal tersebut (Amplifier) dan mengubahnya menjadi data digital (ADC) dengan resolusi tinggi agar bisa diproses.
Resolusi 24-bit berarti modul ini dapat membagi rentang pengukuran menjadi $2^{24}$ (sekitar 16,7 juta) bagian. Hal ini memungkinkan kamu untuk mendeteksi perubahan berat yang sangat halus, bahkan hingga satuan miligram pada load cell yang tepat.
Satu modul HX711 memiliki dua saluran input (Channel A dan Channel B). Namun, biasanya modul ini digunakan untuk satu buah load cell jembatan penuh (full-bridge). Kamu juga bisa menghubungkan 4 buah sensor berat tipe half-bridge (seperti sensor timbangan badan) yang dirangkai menjadi satu kesatuan.
Channel A: Memiliki penguatan (gain) yang bisa dipilih antara 128 atau 64. Ini adalah saluran utama yang paling sering digunakan untuk timbangan presisi.
Channel B: Memiliki penguatan tetap sebesar 32. Biasanya digunakan untuk fungsi tambahan atau monitoring baterai.
Hal ini sering disebabkan oleh gangguan listrik (noise). Pastikan kabel antara load cell dan HX711 sependek mungkin. Gunakan kabel terlindung (shielded) jika memungkinkan, dan pastikan catu daya yang digunakan stabil (bebas riak tegangan).
