Modul ini memiliki dua fungsi utama:

Perlindungan baterai: Menyediakan perlindungan terhadap overcharging, overdischarge, dan overcurrent, serta pemantauan suhu.

Mengatur pengisian baterai: Memastikan baterai diisi dengan aman.

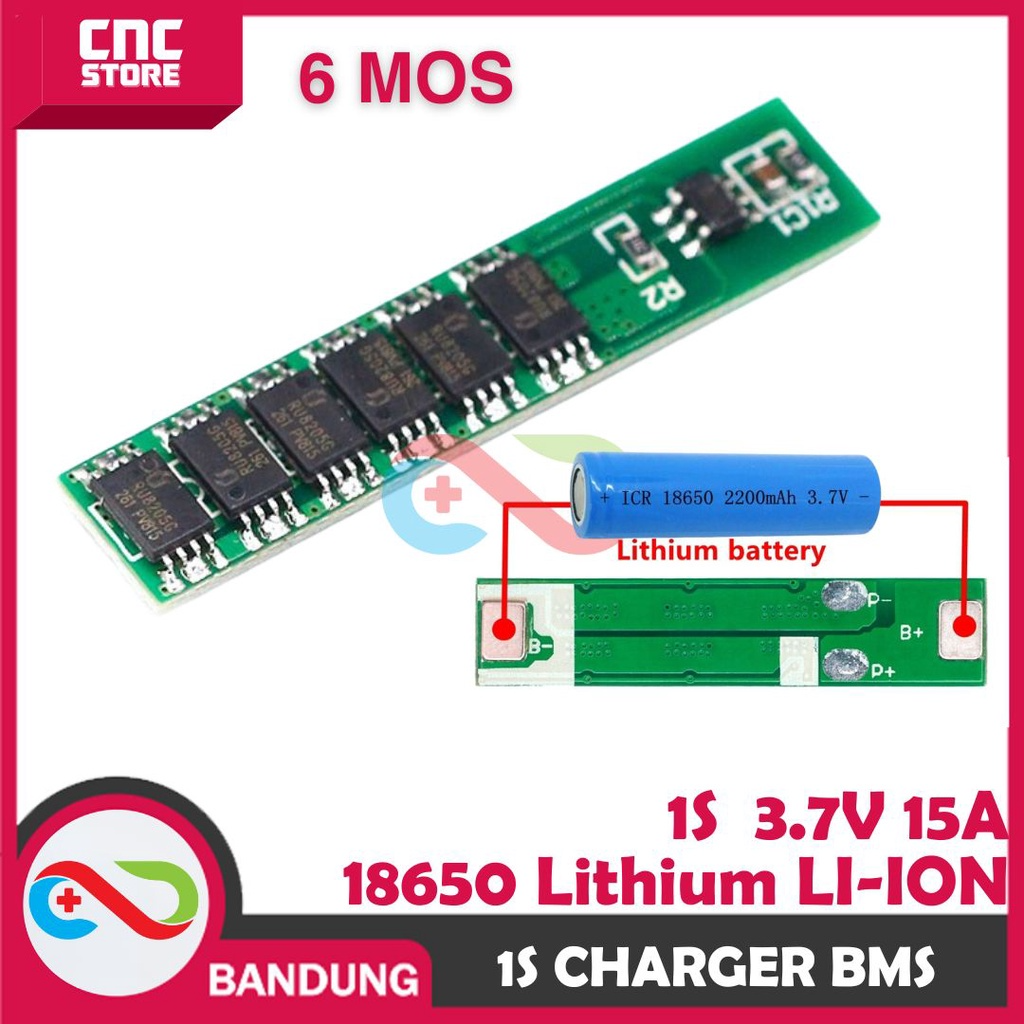

MOS adalah singkatan dari Metal-Oxide-Semiconductor. Pada BMS ini, terdapat 6 MOSFET yang berfungsi untuk mengatur arus masuk dan keluar dari baterai, serta memberikan perlindungan terhadap arus yang berlebihan.

Perlindungan penuh terhadap baterai: menghindari overcharge, overdischarge, dan arus berlebih.

Mudah digunakan untuk aplikasi yang memerlukan pengelolaan daya baterai seperti power bank, robot, atau sistem tenaga surya mini.

Kompatibel dengan baterai 18650, yang umum digunakan dalam berbagai proyek DIY dan alat elektronik.

Tegangan input: 4.2V (ketika diisi penuh) dan tegangan nominal 3.7V.

Tegangan output: Output yang terhubung ke perangkat menggunakan sistem perlindungan yang menjaga agar tegangan tidak melebihi batas aman.

BMS ini dirancang untuk baterai 1S 3.7V dengan kapasitas hingga 2200mAh pada arus 15A. Menggunakan baterai dengan kapasitas yang lebih besar mungkin akan menyebabkan modul tidak berfungsi optimal atau rusak. Pastikan kapasitas baterai sesuai dengan spesifikasi yang direkomendasikan.

BMS 1S ini hanya mendukung 1 sel (1S) baterai lithium-ion, sedangkan BMS 3S atau 4S mendukung 3 sel (3S) atau 4 sel (4S) secara seri. Jika Anda menggunakan lebih dari satu sel, pastikan untuk menggunakan BMS yang sesuai dengan jumlah sel pada baterai.

Modul BMS ini tidak dirancang untuk penggunaan langsung di luar ruangan atau kondisi yang sangat lembap. Sebaiknya menggunakan pelindung tambahan jika digunakan di luar ruangan, terutama untuk perlindungan terhadap air dan debu.

Modul ini memiliki terminal untuk B+ (positif) dan B- (negatif) yang dapat disambungkan ke terminal baterai. Pastikan untuk memeriksa polaritas dengan hati-hati agar tidak terjadi hubungan singkat (short circuit).

Proteksi overcharge: Modul akan menghentikan pengisian jika tegangan baterai melebihi 4.2V untuk mencegah kerusakan.

Proteksi overdischarge: Jika tegangan baterai turun di bawah 3.0V, modul ini akan memutuskan sambungan untuk mencegah kerusakan akibat pengosongan baterai yang berlebihan.

Sebaiknya selalu memeriksa tegangan dan suhu baterai serta BMS secara berkala, terutama jika menggunakan pada arus besar atau dalam waktu lama. Jaga agar suhu tetap stabil untuk mencegah kerusakan akibat pemanasan berlebih.

Modul BMS ini cocok digunakan untuk aplikasi seperti:

• Power bank berbasis lithium-ion
• Sistem tenaga surya mini
• Robotik
• Kendaraan listrik kecil (sepeda listrik, scooter listrik)
• Sistem cadangan daya atau UPS kecil.

Modul BMS ini hanya mengatur pengisian dan perlindungan baterai. Output USB tidak disediakan langsung oleh BMS ini, namun Anda bisa menghubungkannya ke sirkuit lain yang menyediakan output USB setelah pengisian.
